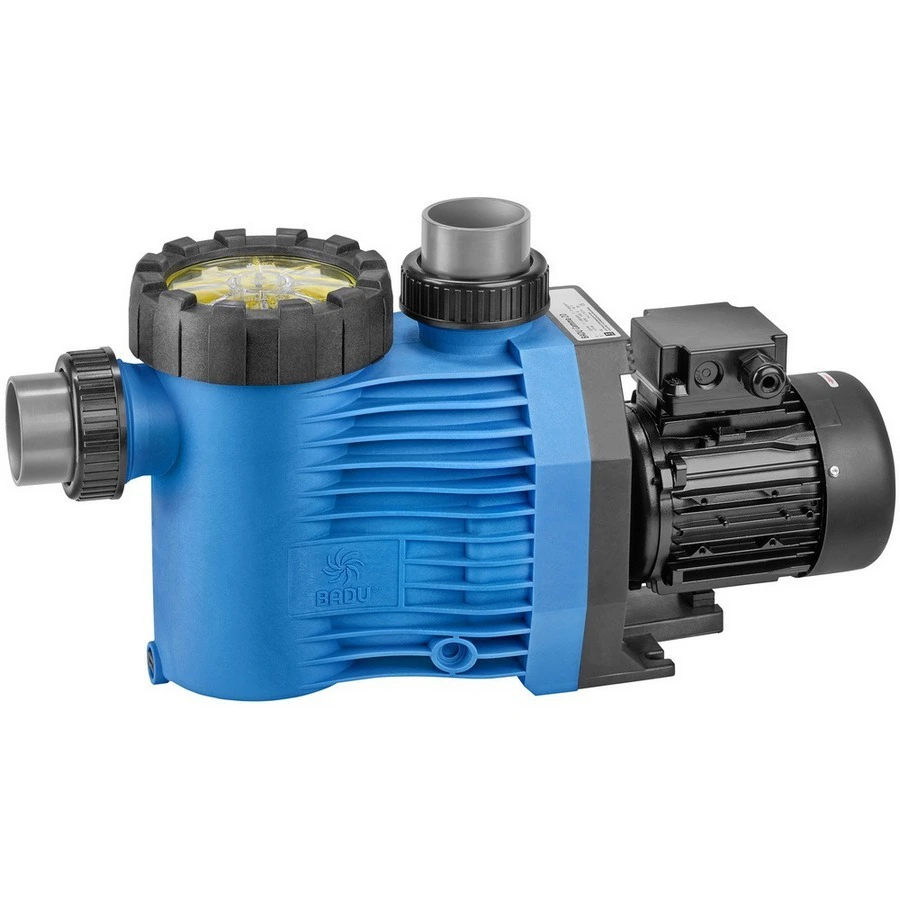

Насосы с префильтром Speck Badu Gamma

Самовсасывающий насос блочной конструкции со встроенным префильтром Speck Badu Gamma, ​предназначен для циркуляции воды через фильтр в плавательных бассейнах. Насосы серии Gamma также обладают высоким классом электрозащиты и изоляции, ​могут быть установлены на 3 метра выше или ниже уровня воды.

Корпус из пролипропилена имеет высокую устойчивость к коррозии, ​ультрафиолетовым лучам и химическим реагентам, ​обладает хорошей механической прочностью.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
164918 210-5070-038 Насос с префильтром Speck Badu Gamma 7, 7м3/ч, 0,5/0,3 кВт, 220 В77 320
%
– +
164919 210-5110-038 Насос с префильтром Speck Badu Gamma 11, 11м3/ч, 0,69/0,45 кВт, 220 В82 958
%
– +
164920 210-5150-038 Насос с префильтром Speck Badu Gamma 15, 15м3/ч, 0,87/0,55 кВт, 220 В86 254
%
– +
164921 210-5200-038 Насос с префильтром Speck Badu Gamma 20, 20м3/ч, 1,1/0,75 кВт, 220 В91 785
%
– +
164922 210-5230-038 Насос с префильтром Speck Badu Gamma 23, 23м3/ч, 1 кВт, 220 В99 337
%
– +
164923 210-5290-038 Насос с префильтром Speck Badu Gamma 29, 29м3/ч, 1,74/1,3 кВт, 220 В123 266
%
– +
164924 210-5320-038 Насос с префильтром Speck Badu Gamma 32, 32м3/ч, 2,0/1,5 кВт, 220 В124 542
%
– +
164925 210-5070-037 Насос с префильтром Speck Badu Gamma 7, 7м3/ч, 0,44/0,3 кВт, 380 В73 915
%
– +
164926 210-5110-037 Насос с префильтром Speck Badu Gamma 11, 11м3/ч, 0,69/0,45 кВт, 380 В78 385
%
– +
164927 210-5150-037 Насос с префильтром Speck Badu Gamma 15, 15м3/ч, 0,75/0,55 кВт, 380 В85 086
%
– +
164928 210-5200-037 Насос с префильтром Speck Badu Gamma 20, 20м3/ч, 0,93/0,75 кВт, 380 В87 423
%
– +
164929 210-5230-037 Насос с префильтром Speck Badu Gamma 23, 23м3/ч, 1,26/1 кВт, 380 В89 232
%
– +
164930 210-5290-037 Насос с префильтром Speck Badu Gamma 29, 29м3/ч, 1,56/1,3 кВт, 380 В117 735
%
– +
164931 210-5320-037 Насос с префильтром Speck Badu Gamma 32, 32м3/ч, 1,77/1,5 кВт, 380 В127 733
%
– +

Конструкция

  • Насос блочного типа со встроенным префильтром.
  • Торцевое уплотнение находится на пластиковом носике рабочего колеса.
  • Вал электромотора не соприкасается с водой бассейна!
  • Дополнительная электроизоляция.
  • Объём встроенного префильтра - около 3 литров
  • Размер ячейки корзины префильтра - около 3,2 х 2,6 мм.

Материал изготовления

  • Корпус насоса - PP GF 30
  • Промежуточный корпус - PP TV 40
  • Уплотняющий корпус - PP TV 40
  • Улитка рабочего колеса - PA 66 GF 30/PP GF 30
  • Рабочее колесо - PP GF 30
  • Рабочее колесо - PP
  • Корзина префильтра - PC, ​Корзина префильтра/PA 66 GF 30
  • Торцевое уплотнение - углеволокно/керамика/NBR
  • Шурупы - инструментальная сталь
  • Клеевая муфта - PVC-U

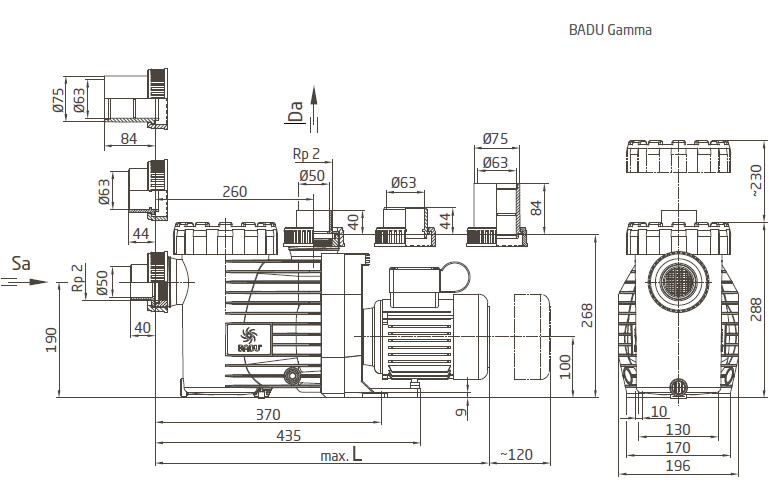

Габаритные и соединительные размеры

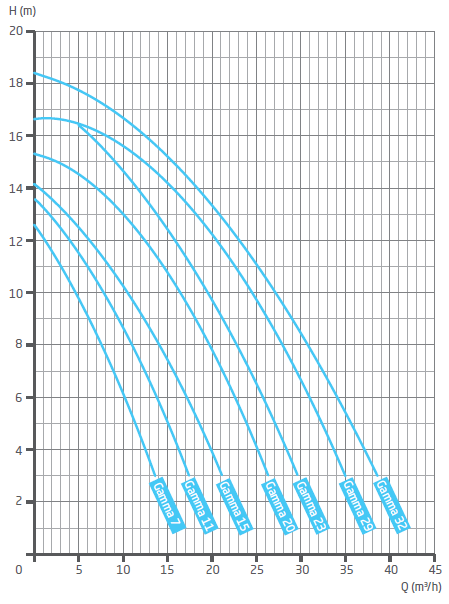

Напорные характеристики

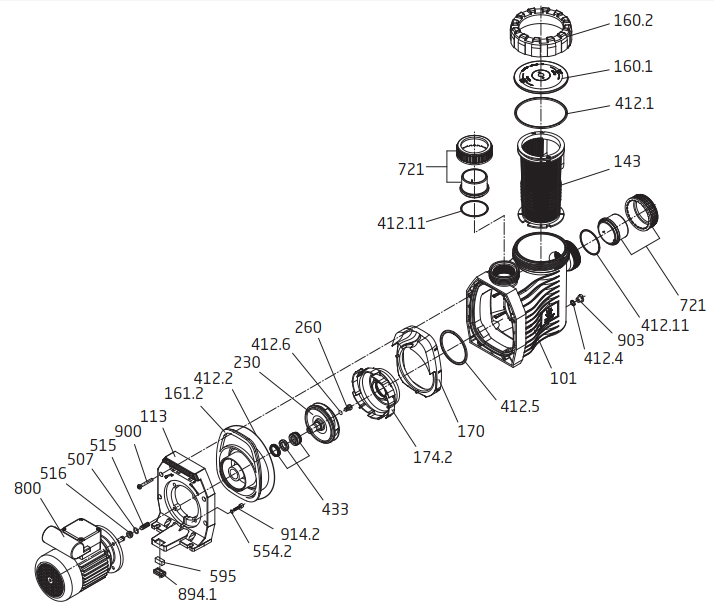

Деталировка изделия

Поз. Наименование Артикул
101 Корпус насоса в составе: 101, ​143, ​160.1, ​160.2, ​170. 412.1, ​412.4, ​903
63 мм, ​голубой 2901.410.144
63 мм, ​чёрный 2901.410.145
113 Станина насоса 2921.111.300
143 Фильтр грубой очистки 2901.114.300
160.1 Прозрачная крышка 2921.116.010
160.2 Муфта уплотнения крышки. чёрная 2921.116.020
161.2 Корпус сальника для Badu Gamma 7, ​11, ​15 2921.116.120
Корпус сальника для Badu Gamma 20, ​23, ​29, ​32 2921.316.120
170 Уплотнительная вставка 2901.417.001
174.2 Диффузор насоса для Badu Gamma 7, ​11, ​15 2921.117.420
Диффузор насоса для Badu Gamma 20, ​23, ​29, ​32 2921.117.421
230 Крыльчатка насоса
d = 114 мм, ​b = 5,5 мм для Badu Gamma 7 2921.123.001
d = 114 мм, ​b = 7,5 мм для Badu Gamma 11 2921.223.001
d = 114 мм, ​b = 10 мм для Badu Gamma 15 2921.223.002
d = 114 мм, ​b = 10 мм для Badu Gamma 20 2921.323.001
d = 119 мм, ​b = 14,5 мм для Badu Gamma 23 2901.423.019
d = 110 мм, ​b = 13,7 мм для Badu Gamma 29 2901.423.020
d = 115 мм, ​b = 13,5 мм для Badu Gamma 32 2901.423.006
260 Крышка ступицы крыльчатки M 6 x 10 для Badu Gamma 7, ​11, ​15 2920.126.000
Крышка ступицы крыльчатки M 10 x 12 для Badu Gamma 20, ​23, ​29, ​32 2920.326.000
412.1 Прокладка-кольцо крышки префильтра насоса 137 х 5 мм 2921.141.210
412.2 Прокладка-кольцо крышки задней насоса 190 х 5,5 мм 2921.141.220
412.4 Прокладка-кольцо винта сливного префильтра насоса 11 х 2,5 мм 2302.002.062
412.5 Прокладка-кольцо диффузора насоса 90 х 5 мм 2920.141.210
412.6 Прокладка-кольцо крышки ступицы крыльчатки 6 х 2 мм для Badu Gamma 7, ​11, ​15 2920.141.261
Прокладка-кольцо крышки ступицы крыльчатки 11 х 2,5 мм для Badu Gamma 20, ​23, ​29, ​32 2920.141.241
412.11 Прокладка-кольцо для соединения входа/выхода 68 х 3,5 мм (2 шт.) 2921.441.210
433 Сальник насоса 14 мм для Badu Gamma 7, ​11, ​15 2920.143.320
Сальник насоса 20 мм для Badu Gamma 20, ​23, ​29, ​32 2920.343.310
507 Шайба вала электродвигателя 12,5 х 25 х 2 мм, ​для Badu Gamma 7, ​11, ​15 2921.150.700
Шайба вала электродвигателя 16,5 х 30 х 2 мм, ​для Badu Gamma 20 2921.350.700
Шайба вала электродвигателя 18 х 45 х 4 мм, ​для Badu Gamma 23, ​39, ​32 2920.850.702
515 Кольцо звёздочка 8 х 10 мм, ​для Badu Gamma 7 1~ (до 03.2019) 7 3~, ​11, ​15 (2 шт.) 2920.151.510
Кольцо звёздочка 12 х 18 мм, ​для Badu Gamma 20, ​23, ​29 2920.351.510
Кольцо звёздочка 12 х 14 мм, ​для Badu Gamma 32 (2 шт.) 2920.651.510
516 Манжета вала двигателя V 16 S, ​для Badu Gamma 7 1~ (до 10.2019), ​7 3~ (до 03.2019), ​11 (до 08.2018) 2920.151.600
Манжета вала двигателя V 18 S, ​для Badu Gamma 15 1~ (до 07.2018), ​15 3~ (до 11.2018), ​20 1~ (до 09.2018), 20 3~ (до 01.2019) 2920.251.600
Манжета вала двигателя V 20 S, ​для Badu Gamma 23 (до 06.2018), ​29 1~ (до 07.2018), ​29 3~ (до 06.2018) 2921.151.600
554.2 Шайба d=8,4 мм А 2 (4 шт.) 5871.250.802
595 Резиновый буфер 10 х 12,5 х 27 мм для Badu Gamma 7, ​11, ​15, ​20 3~ 2901.259.500
Резиновый буфер 10 х 10 х 27 мм для Badu Gamma 20 1~, ​23, ​29, ​32 2920.359.501
721 Соединение, ​сторона выхода, ​состоит из:
Накидная гайка клеевая муфта d = 63 мм и d = 75 мм, ​черная 2921.472.111
Клеевая муфта Rc d = 50 мм, ​черная для  Badu Gamma 7 и 11 (до 03.2018) (2 шт.) 2921.672.103
Клеевая муфта Rc d = 50 мм, ​серая для  Badu Gamma 7 (после 04.2018) (2 шт.) 2921.672.134
Клеевая муфта Rc d = 63 мм, ​серая для  Badu Gamma 11 (после 04.2018) (2 шт.) 2921.472.126
Клеевая муфта Rc d = 63 мм, ​чернаядля  Badu Gamma 15, ​20, ​23 (после 03.2018) (2 шт.) 2921.472.100
Клеевая муфта Rc d = 63 мм, ​R d = 75 мм, ​серая для  Badu Gamma 29, ​32 (2 шт.) 2921.472.118
800 Однофазный двигатель насоса 230В, ​1~:
0,30 кВт для  Badu Gamma 7 2980.030.010
0,45 кВт для  Badu Gamma 11 2980.045.022
0,55 кВт для  Badu Gamma 15 2980.055.003
0,75 кВт для  Badu Gamma 20 2980.075.005
1,00 кВт для  Badu Gamma 23 2980.100.009
1,30 кВт для  Badu Gamma 29 2980.130.012
1,50 кВт для  Badu Gamma 32 2980.150.004
Трёхфазный двигатель насоса 400/230В, ​3~:
0,30 кВт для  Badu Gamma 7 2970.030.003
0,45 кВт для  Badu Gamma 11 2970.045.006
0,55 кВт для  Badu Gamma 15 2970.055.005
0,75 кВт для  Badu Gamma 20 2970.075.016
1,00 кВт для  Badu Gamma 23 2970.100.006
1,30 кВт для  Badu Gamma 29 2970.130.013
1,50 кВт для  Badu Gamma 32 2970.150.013
894.1 Адаптер для подставки двигателя для  Badu Gamma 7 и 11 (3 шт.) 2920.389.410
Адаптер для подставки двигателя для  Badu Gamma 15 и 20 (2 шт.)
900 Винт 7 х 48,4 мм А 2 (8 шт.) 2921.690.002
903 Винт сливной префильтра насоса G 1/4, ​чёрный 2923.591.201
914.2 Винт с внутренним шестигранником, ​М 8 х 25 А2 (4 шт.) 5879.120.825
412.11 + 721
 		 Комплект для подключения состоит из:
накидная гайка для клеевой муфты (2 шт.), ​клеевая муфта(2 шт.), ​уплотнительное кольцо (2 шт.)
№ 16 Rc d = 50 мм (UWM=63+75) для Badu Gamma 7 и 11 (до 03.2018) 2921.472.114
№ 69 Rc d = 50 мм (UWM=63) для Badu Gamma 7 (после 04.2018) 2921.472.128
№ 68 Rc d = 63 мм для Badu Gamma 11,15, ​20 +23 (по состоянию на 04.2018) 2921.472.127
№ 12 Rc d = 63 мм для Badu Gamma 15, ​20 и 23 (после 03.2018) 2921.472.109
№ 60 Rc d = 63 мм, R d = 75 мм для Badu Gamma 29, ​32 2921.472.120
  Ключ для открывания 2921.157.700

  Ремонтный комплект уплотнителей для Badu Gamma 7, ​11 и 15 2921.141.299
  Ремонтный комплект уплотнителей для Badu Gamma 20, ​23, ​29 и 32 2921.341.299
