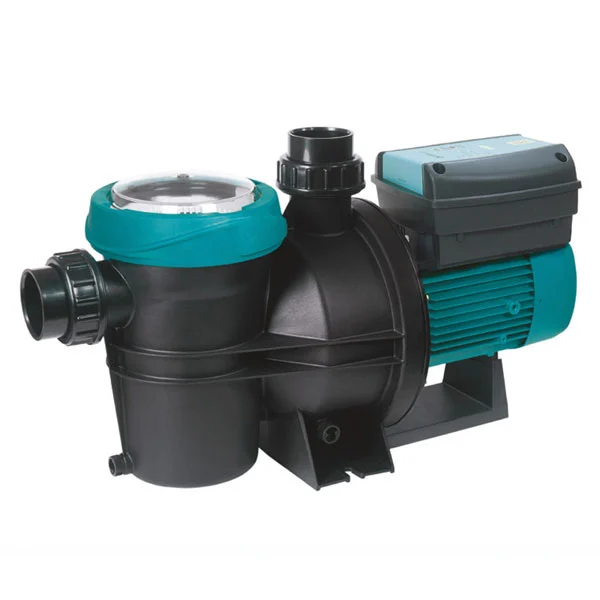

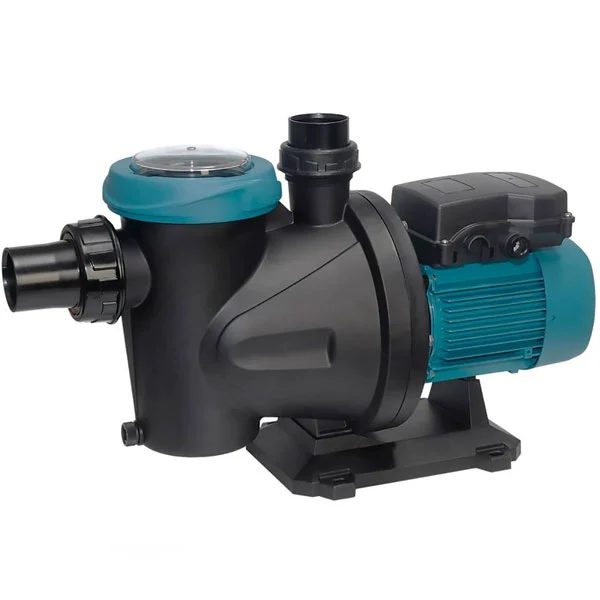

Насосные станции Espa SilenPlus
Насосные станции с префильтром Espa SilenPlus предназначены для перекачивания чистой воды (чистой, хлорированной и небольшой солёности) в системах фильтрации и рециркуляции в искусственных водоёмах, бассейнах, аквапарках, SPA.
Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
---|---|---|---|---|---|---|---|
141400 | ES199398 | ![]() |
Насосная станция Espa SilenPlus 1M, 17 м³/ч, 1,2 кВт, 230 В | 222 305 % | |||
141401 | ES199399 | ![]() |
Насосная станция Espa SilenPlus 2M, 30 м³/ч, 2,2 кВт, 230 В | 251 523 % | |||
141402 | ES200519 | ![]() |
Насосная станция Espa SilenPlus 3M, 38,8 м³/ч, 2,7 кВт, 230 В | 310 981 % |
Преимущества
- бесшумная работа;
- повышенная производительность цикла фильтрации;
- высокая продуктивность цикла промывки воды;
- экономия электроэнергии;
- экономия затрат;
- легкая установка и использование;
- автоматическая система фильтрации.
Технические характеристики
Характеристики | Алгоритм работы EvoPool | SilenPlus 1M | SilenPlus 2M | SilenPlus 3M |
---|---|---|---|---|
Производительность, м3/ч | Max | 0–21 | 0–32 | 0–38 |
Filtration Plus (20 Гц) | 0–8,5 | 0–13 | 0–16,5 | |
Напор, м | Max | 15–5 | 18–5 | 21,5–5 |
Filtration Plus (20 Гц) | 2,5–1 | 3–1 | 3,5–1 | |
Потребляемая мощность, P1, кВт | Max | 1,2 | 2,2 | 2,7 |
Filtration Plus (20 Гц) | 0,07 | 0,14 | 0,22 | |
Максимальное рабочее давление, бар | 2,4 | 3 | ||
Встроенная тепловая защита | есть | |||
Характеристики электродвигателей | ||||
Тип двигателя | асинхронный | |||
Режим работы электродвигателя | S1 | |||
Скорость вращения вала, об./мин | 1160–2900 | |||
Степень пылевлагозащищенности | IP55 | |||
Класс изоляции | F | |||
Эксплуатационные ограничения | ||||
Температура перекачиваемой жидкости,°C | 4–40 | |||
Максимальное количество запусков в час | 30 (но не более, чем 1 запуск в течение 2 минут) | |||
Максимальная концентрация соли в перекачиваемой воде, г/л | 5 | |||
Температура окружающей среды,°C | -10 ... +50 | |||
Тип и размер гидравлического подключения | клеевое | |||
Подключение к всасывающему патрубку | 50 | 63 | 63 | |
Подключение к напорному патрубку | 50 | 63 | 63 |
Напорные характеристики
Модель | Подача, м³/ч | 0 | 5 | 10 | 15 | 20 | 20,8 | 25 | 30 | 32,2 | 35 | 38,8 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1~ 230 В | ||||||||||||
SilenPlus 1 | Напор, м | 15,5 | 15,5 | 14 | 11 | 6,2 | 5,2 | - | - | - | - | - |
SilenPlus 2 | 18,5 | 18,8 | 18,2 | 16,6 | 14,5 | 14 | 11,2 | 7 | 5 | - | - | |
SilenPlus 3 | 21,7 | 21,6 | 21 | 19,8 | 18,2 | 17,8 | 15,5 | 12,5 | 11,2 | 8,7 | 5,5 |
Диапазон характеристик
Электрические характеристики
Модель | Алгоритм работы EvoPool | Ток, A | Потребляемая мощность P1, кВт | Мощность двигателя, P2 | |
---|---|---|---|---|---|
1~ 230 В | 1~ 230 В | 1~ 230 В | кВт | HP | |
SilenPlus 1M | Max | 6,8 | 1,2 | 0,75 | 1 |
Filtration Plus (20 Гц) | 0,8 | 0,07 | |||
SilenPlus 2M | Max | 10 | 2,2 | 1,5 | 2 |
Filtration Plus (20 Гц) | 1,2 | 0,14 | |||
SilenPlus 3M | Max | 16 | 2,7 | 2,2 | 3 |
Filtration Plus (20 Гц) | 1,6 | 0,22 |
Конструктивное исполнение
- центробежный горизонтальный одноступенчатый электронасос со встроенным частотным преобразователем, имеющим в своем составе Espa EvoPool Control System, Bluetooth-модуль, а также внешний датчик положения 6-позиционного крана песчаного фильтра;
- тип рабочего колеса: закрытое;
- тип уплотнения: механическое (торцевое);
- охлаждение электродвигателя— воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя);
- тип присоединения к:
- всасывающему патрубку: разъёмное клеевое;
- напорному патрубку: разъёмное клеевое.
Габаритные размеры

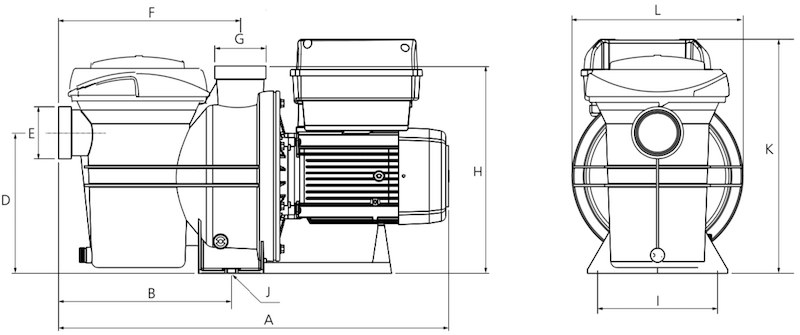

Espa SilenPlus 1M

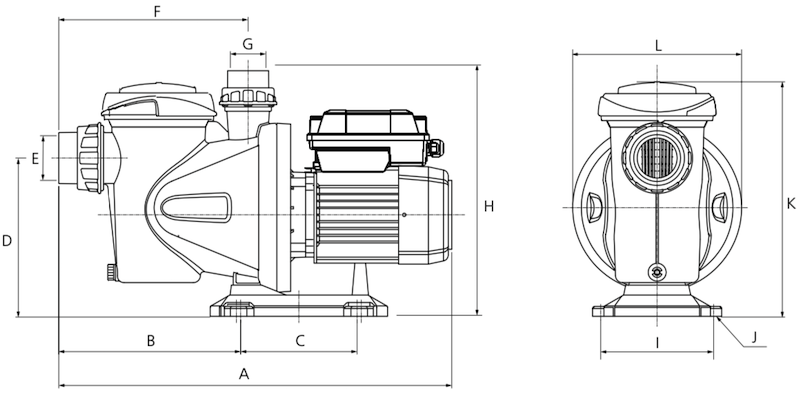

Espa SilenPlus 2M

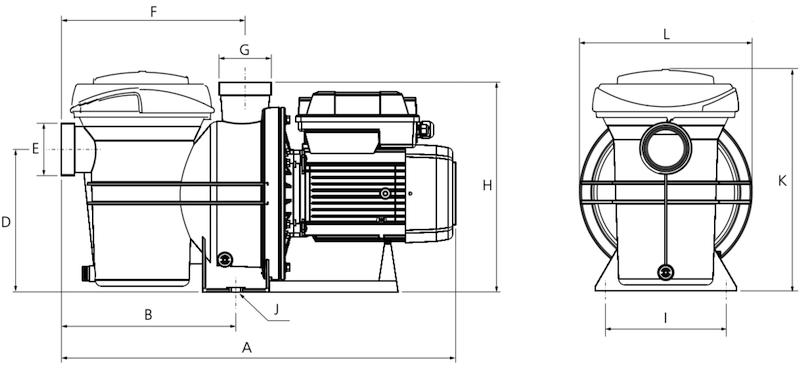

Espa SilenPlus 3M
Модель | A | B | C | D | E | F | G | H | I | J | K | L | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SilenPlus 1M | 550 (572) | 254 (280) | 170 | 225 | 63 (50) | 225 | 50 | 330 | 159 | Ø 9 | 344 | 238 | 11,9 |
SilenPlus 2M | 650 | 315 | - | 222 | 63 | 330 | 63 | 368 | 188 | Ø 13 | 334 | 268 | 21,9 |
SilenPlus 3M | 368 | 23,5 |
Материалы изготовления
Конструктивный элемент (деталь) | Материал |
---|---|
Корпус насоса | высокопрочный полипропилен (PP), армированный стекловолокном GF (30%) |
Всасывающий патрубок | |
Напорный патрубок | |
Рабочее колесо | высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
Диффузоры | высокопрочный полипропилен (PP), армированный стекловолокном GF (30%) |
Вал насоса | нержавеющая сталь AISI 420 |
Механическое уплотнение (неподвижная часть / подвижная часть) | оксид алюминия / Графит |
Посадочное место механического уплотнения | высокопрочный полипропилен (PP), армированный стекловолокном GF (30%) |
Материалы уплотнений гидравлической части | эластомер NBR |
Корпус электродвигателя | алюминий |
Префильтр | высокопрочный полипропилен (PP), армированный стекловолокном GF (30%) |
Крышка префильтра | поликарбонат |
Опора крепления | высокопрочный полипропилен (PP), армированный стекловолокном GF (30%) |
Крепежные элементы (гайки, шайбы и болты) | оцинкованная сталь |
Отличительные особенности
- Инженерные решения по разработке насосного оборудования для систем фильтрации воды в бассейнах, реализованные в насосных станциях со встроенным префильтром Espa SilenPlus, не имеют аналогов в мире и представляют собой принципиально новую концепцию применения частотного регулирования для управления насосами в системах фильтрации.
- Встроенный частотный преобразователь управляет работой гидравлической части по особым, специально разработанным алгоритмам, в зависимости от текущего положения 6-позиционного крана песчаного фильтра и настроек, выбранных пользователем.
- Инновационными являются алгоритм работы гидравлики в режиме фильтрации — Espa EvoPool Filtration Plus, обеспечивающий непревзойденное качество фильтрации воды в бассейне, и алгоритм работы в режиме промывки обратным потоком Espa EvoPool Backwash Plus, предназначенный для быстрой и эффективной промывки фильтра.
- Одним из наиболее значительных преимуществ применения станций SilenPlus в системах фильтрации является значительная экономия электроэнергии, достигающая 84% и воды— до 58%!
- Для управления работой гидравлики используется система контроля Espa EvoPool Control System, позволяющая пользователю лишь поменять положение 6-позиционного крана на желаемое, и насосная станция сама выйдет сначала в режим ожидания (в момент переключения положений крана), а затем запустится в алгоритме работы, соответствующем выбранному положению.
- Для проверок системы и других потребностей пользователя кроме автоматического режима в SilenPlus предусмотрен ручной режим и возможность изменения настроек с помощью кнопок на панели устройства управления.
- Логикой устройства управления предусмотрены функции защиты от «сухого хода» и блокировки вала насоса, что позволяет предотвратить его возможные повреждения в случае засорения либо невнимательности при эксплуатации.
- Применяемые подшипники выдерживают нагрев до 160 °С, а ресурс конденсаторов, имеющих корпус из алюминия и встроенную тепловую защиту, составляет не менее 10 000ч.
- Сверхбесшумная работа станций SilenPlus (от 45дБ (А)) является еще одним немаловажным преимуществом их эксплуатации.
- В целом, благодаря реализованным в насосных станциях SilenPlus инновационным решениям, значительно упрощаются как монтаж и эксплуатация станций, так и эксплуатация всей системы фильтрации воды в бассейне в целом.
Для обеспечения функционирования Espa EvoPool Control System используются:
- внешний датчик положения 6-позиционного крана песчаного фильтра, имеющий собственный элемент питания и передающий сигнал о текущем положении крана по радиоканалу;
- энергонезависимая электронная плата системы контроля, находящаяся в корпусе устройства управления SilenPlus, расположенном на электродвигателе;
- Bluetooth-модуль;
- приложение для смартфонов Espa EvoPool App, позволяющее программировать рабочие параметры станции, настраивать время включений по таймеру 24/7, просматривать сообщения от системы контроля и управлять работой насосной станции в удаленном режиме.
Комплектация
- штуцер под вклейку— 2 шт.*;
- уплотнительное кольцо штуцера— 2 шт.;
- уплотнительное кольцо разъёмного соединения— 2 шт.;
- батарейка питания системы контроля Espa EvoPool Control System— CR1220;
- внешний датчик положения 6-позиционного крана песчаного фильтра в комплекте с батарейкой питания CR2450.
*Комплектация SilenPlus 1M включает в себя дополнительный штуцер для всасывающего патрубка для вклейки труб с внешним диаметром 63 мм.
