Насосы с префильтром Espa Star
Насосы с префильтром Espa серий Star, предназначены для перекачивания воды (чистой и хлорированной) в системах фильтрации и рециркуляции в искусственных водоёмах, бассейнах большого объёма («олимпийских» бассейнах), аквапарках.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 189898 | 4000001135 |  |
Насос с префильтром Espa Star 30 100/65, 30-63 м³/ч, 3 кВт, 3~400В | 294 302 | |||
| 189899 | 4000001136 | |
Насос с префильтром Espa Star 40 100/65, 32-79 м³/ч, 4 кВт, 3~400В | 304 592 | |||
| 189900 | 4000001137 | |
Насос с префильтром Espa Star 55 100/65, 33-87 м³/ч, 5.5 кВт, 3~400В | 315 957 | |||
| 189901 | 4000001138 | |
Насос с префильтром Espa Star 55 100/80, 69-105 м³/ч, 5.5 кВт, 3~400В | 348 617 | |||
| 189902 | 4000001139 | |
Насос с префильтром Espa Star 75 100/80, 72-117 м³/ч, 7.5 кВт, 3~400В | 414 296 | |||
| 189903 | 4000001140 | |
Насос с префильтром Espa Star 92 100/80, 70-116 м³/ч, 9.2 кВт, 3~400В | 452 236 | |||
Преимущества
- насосы с префильтром серии Star разработаны для эксплуатации в системах фильтрации и рециркуляции воды в бассейнах;
- все элементы гидравлической части насоса выполнены из высокопрочных материалов, что позволяет эксплуатировать насос в жёстких условиях;
- фильтр грубой очистки (префильтр) позволяет предотвратить попадание в насос и в систему фильтрации крупных посторонних предметов;
- префильтр является съёмным, что упрощает обслуживание насоса;
- широкая линейка насосов позволяет подобрать наиболее оптимальную модель для удовлетворения требований потребителя;
- электродвигатели насосов обладают высокой энергоэффективностью, надежностью, совместимы с любыми устройствами управления, способны работать под управлением частотного преобразователя.
Технические характеристики
| Характеристики | Star 30 100/65 | Star 40 100/65 | Star 55 100/65 | Star 55 100/80 | Star 75 100/80 | Star 92 100/80 |
|---|---|---|---|---|---|---|
| Производительность, м3/час | 30-63 | 32-79 | 33-87 | 69-105 | 72-117 | 70-116 |
| Напор, м | 16-11 | 20-12 | 23-87 | 15-10 | 17-10 | 23-17 |
| Потребляемая мощность, P2, кВт | 2,94 | 4,05 | 5,52 | 7,36 | 9,19 | |
| Максимальное рабочее давление, бар | 10 | |||||
| Характеристики электродвигателей | ||||||
| Тип двигателя | асинхронный | |||||
| Режим работы электродвигателя | S1 | |||||
| Скорость вращения вала, об./мин | 2900/1400 | |||||
| Степень пылевлагозащищенности | IPX5 | |||||
| Класс изоляции | F | |||||
| Эксплуатационные ограничения | ||||||
| Температура перекачиваемой жидкости,°C | +4... +60 | |||||
| Максимальное количество запусков в час | 15 (но не более, чем 1 запуск в течение 4 минут) | |||||
Гидравлические характеристики
| Модель | Напор, м | 22 | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 | 13 | 12 | 11 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3~ 400 В | ||||||||||||||
| Star 30 100/65 | Подача, м3/ч | - | - | - | - | - | - | 30 | 40 | 48 | 54 | 58 | 63 | - |
| Star 40 100/65 | - | - | 32 | 43 | 48 | 55 | 60 | 65 | 70 | 75 | 79 | - | - | |
| Star 55 100/65 | 44 | 51 | 59 | 65 | 70 | 75 | 79 | 83 | 87 | - | - | - | - | |
| Star 55 100/80 | - | - | - | - | - | - | - | 69 | 78 | 85 | 92,5* | 100* | 105** | |
| Star 75 100/80 | - | - | - | - | - | 72 | 80 | 88 | 94 | 101 | 107* | 112** | 117** | |
| Star 92 100/80 | 81 | 90 | 97 | 104* | 110* | 116** | - | - | - | - | - | - | - |
Работа насоса возможна при наличии подпора при входе в насос, не менее:
* 1 м вод.ст. ( столба воды на насосом высотой 1 м)
** 2 м вод.ст. ( столба воды на насосом высотой 2 м)

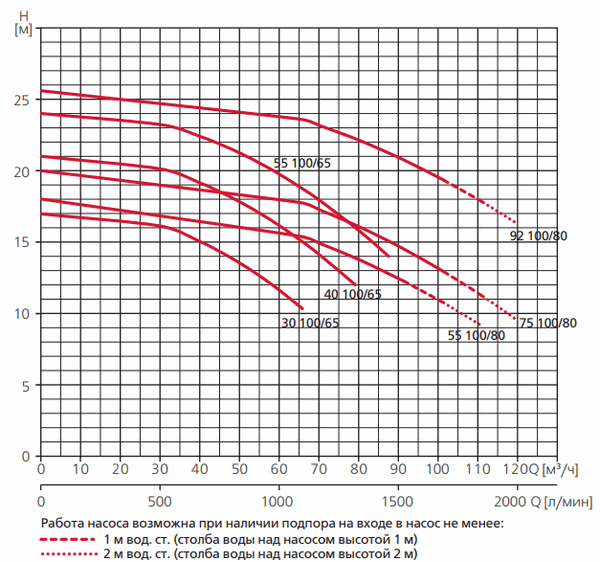

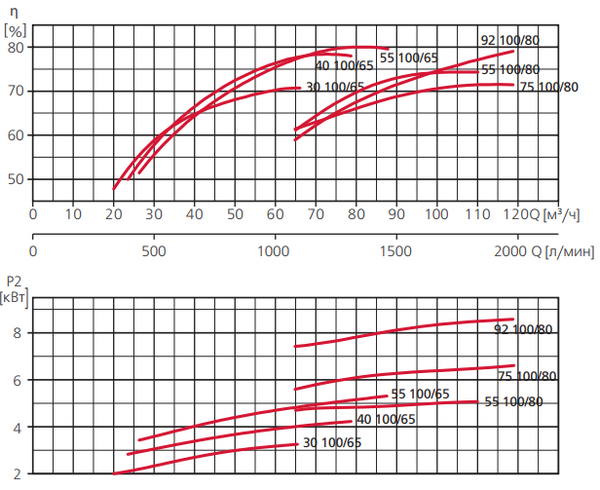

Диапазон характеристик
Электрические характеристики
| Модель | Мощность двигателя P2 | Ток, A | |
|---|---|---|---|
| кВт | HP | 3~ 400 В | |
| Star 30 100/65 | 3 | 4 | 6,14 |
| Star 40 100/65 | 4 | 5,5 | 7,52 |
| Star 55 100/65 | 5,5 | 7,5 | 10,4 |
| Star 55 100/80 | 5,5 | 7,5 | 10,4 |
| Star 75 100/80 | 7,5 | 10 | 14,4 |
| Star 92 100/80 | 9,2 | 12,5 | 17,3 |
Конструктивное исполнение
- центробежный горизонтальный одноступенчатый электронасос с префильтром;
- тип рабочего колеса: закрытое;
- тип уплотнения: механическое (торцевое);
- охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя);
- тип присоединения к:
- всасывающему патрубку: фланцевое;
- напорному патрубку: фланцевое.
Габаритные размеры

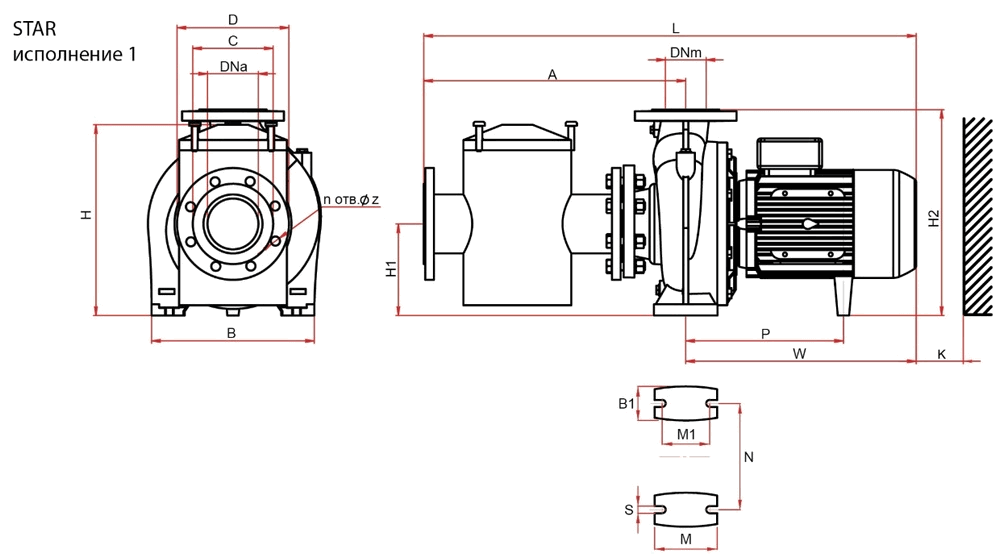

Star мощностью до 5,5 кВт

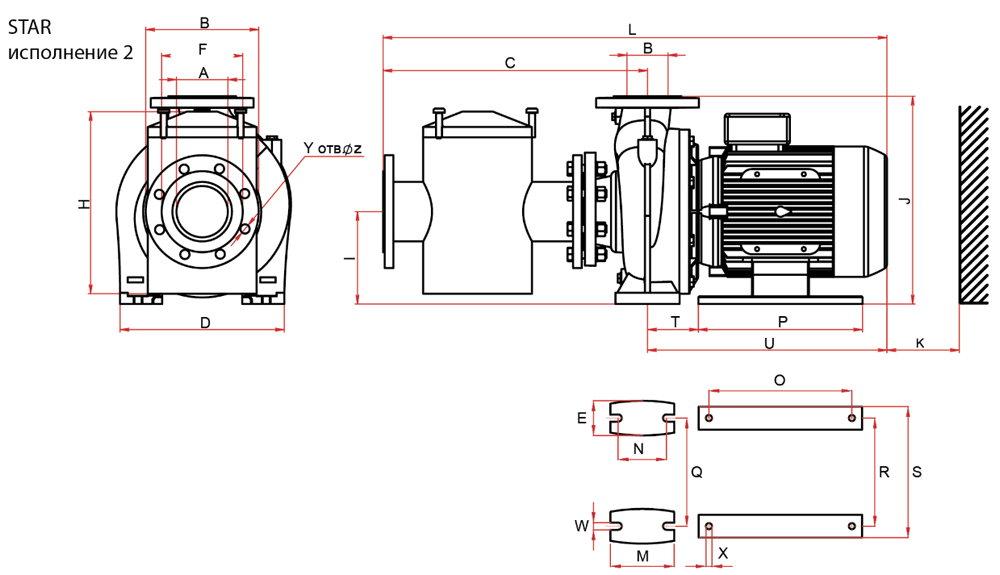

Star мощностью от 7,5 кВт
.png)
| Модель | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | W | X | Y | Z | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Star 30 100/65 | 100 | 65 | 490 | 280 | 65 | 158 | 220 | 355 | 160 | 340 | 138 | 949 | 125 | 95 | - | - | 212 | - | - | 317 | 459 | 14 | - | 8 | 18 | 74 |
| Star 40 100/65 | 100 | 65 | 490 | 280 | 65 | 158 | 220 | 355 | 160 | 340 | 138 | 916 | 125 | 95 | - | - | 212 | - | - | 304 | 426 | 14 | - | 8 | 18 | 76 |
| Star 55 100/65 | 100 | 65 | 490 | 280 | 65 | 158 | 220 | 355 | 160 | 340 | 157 | 939 | 125 | 95 | - | - | 212 | - | - | 304 | 449 | 14 | - | 8 | 18 | 82 |
| Star 55 100/80 | 100 | 80 | 515 | 320 | 65 | 158 | 220 | 375 | 180 | 405 | 157 | 970 | 125 | 95 | - | - | 250 | - | - | 310 | 455 | 14 | - | 8 | 18 | 94 |
| Star 75 100/80 | 100 | 80 | 515 | 320 | 65 | 158 | 220 | 375 | 180 | 405 | 193 | 1025 | 125 | 95 | 280 | 320 | 250 | 216 | 257 | 114 | 510 | 14 | 12 | 8 | 18 | 113 |
| Star 92 100/80 | 100 | 80 | 515 | 320 | 65 | 158 | 220 | 375 | 180 | 405 | 193 | 1025 | 125 | 95 | 280 | 320 | 250 | 216 | 257 | 114 | 510 | 14 | 12 | 8 | 18 | 117 |
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус насоса | чугун с катафорезным покрытием* |
| Всасывающий патрубок | |
| Напорный патрубок | |
| Рабочее колесо | |
| Вал насоса | нержавеющая сталь AISI-316 |
| Механическое уплотнение (неподвижная часть / подвижная часть) | оксид алюминия / карбид кремния |
| Посадочное место механического уплотнения | чугун с катафорезным покрытием* |
| Материалы уплотнений гидравлической части | эластомеры NBR/EPDM |
| Корпус электродвигателя | алюминий |
| Корпус префильтра | чугун с катафорезным покрытием* |
| Крепежные элементы (гайки, шайбы и болты) | оцинкованная сталь |
* По запросу могут поставляться насосы, изготовленные из нержавеющей стали AISI-316 и «морской» бронзы G-CuSn10
