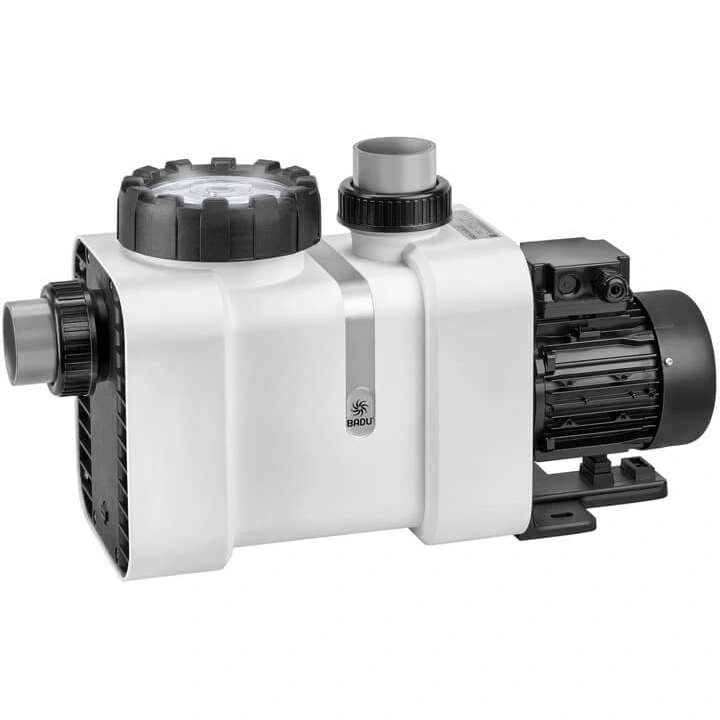

Насосы Speck Badu Delta
Самовсасывающие насосы моноблочного типа с фильтром предварительной очистки от производителя Speck серии Badu Delta. Используются для циркуляции воды через фильтр в плавательных бассейнах. Насосы Badu Delta также обладают высоким классом электрозащиты и изоляции, могут быть установлены на 3 метра выше или ниже уровня воды.
Насосы Speck BaduDelta оснащены необслуживаемым двигателем с высокопроизводительными шарикоподшипниками и валом из нержавеющей стали.
Особенности
- Практически бесшумен.
- Эффективен благодаря недавно сконфигурированной гидравлике.
- Светодиодная подсветка в прозрачной крышке облегчает визуальный осмотр.
- Встроенные сливные пробки предотвращают риск поломки
- Высокоэффективная технология обеспечивает более высокую скорость потока при меньшем потреблении энергии.
- Насос может быть установлен макс. 3 м выше или ниже уровня воды

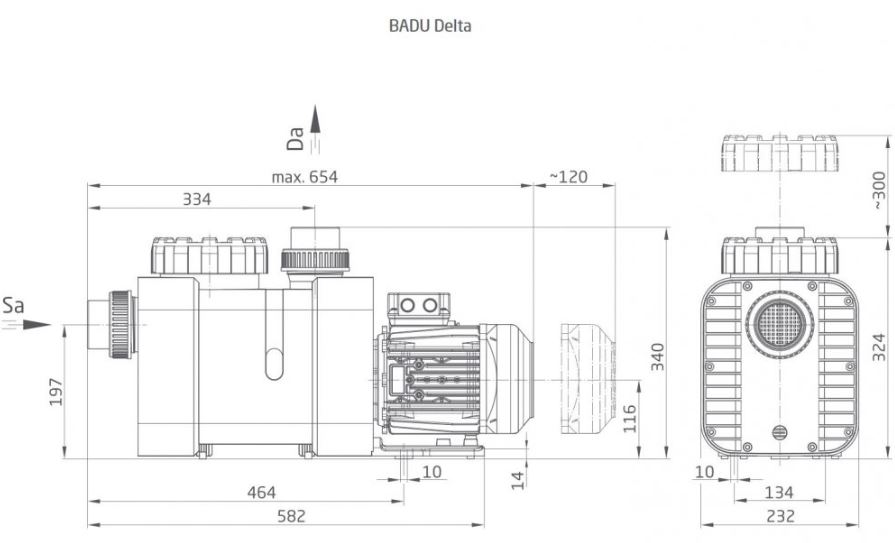

Габаритные и соединительные размеры
.jpg)

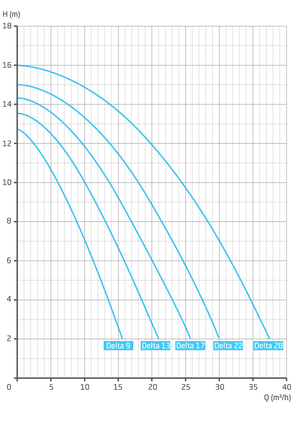

Напорные характеристики

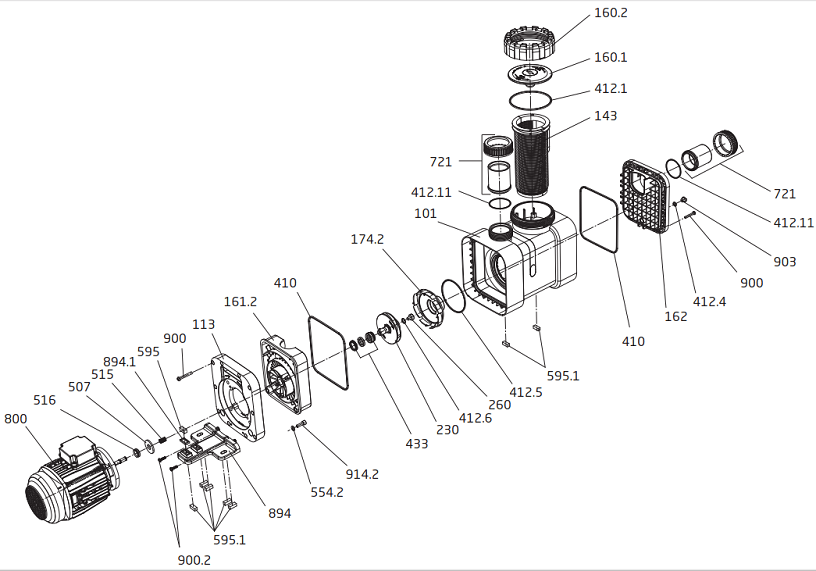

Деталировка изделия
| Поз. | Наименование | Артикул |
|---|---|---|
| 101 | Корпус насоса в составе: 101, 143, 160.1, 160.2, 410, 412.1, 412.4, 900+903 | 2901.410.168 |
| 113 | Станина насоса | 2901.411.308 |
| 143 | Фильтр грубой очистки | 2901.414.304 |
| 160.1 | Прозрачная крышка со светодиодом | 2901.116.012 |
| 160.2 | Муфта резьбовая уплотнения крышки префильтра | 2901.116.020 |
| 161.2 | Корпус сальника | 2901.416.159 |
| 162 | Корпус сальника впускная сторона | 2901.416.200 |
| 174.2 | Диффузор насоса | |
| для Delta 9 + 13 | 2901.417.428 | |
| для Delta 17 + 22 | 2901.417.426 | |
| для Delta 28 | 2921.417.427 | |
| 230 | Крыльчатка насоса | |
| d= 110 мм, b = 5 мм для Delta 9 | 2901.423.032 | |
| d= 110 мм, b = 6 мм для Delta 13 | 2901.423.031 | |
| d= 110 мм, b = 8 мм для Delta 17 | 2901.423.028 | |
| d= 110 мм, b = 8 мм для Delta 22 | 2901.423.024 | |
| d= 110 мм, b = 10,5 мм для Delta 28 | 2901.423.025 | |
| 260 | Винт крепления крышки ступицы крыльчатки M 6 x 10 для Delta 9, 13 +17 | 2920.126.000 |
| Винт крепления крышки ступицы крыльчатки M 10 x 12 для Delta 22 + 28 | 2920.326.000 | |
| 410 | Уплотнитель профиля 221 х 5,4 мм (2 шт.) | 2901.441.225 |
| 412.1 | Прокладка-кольцо крышки префильтра насоса 137 х 5 мм | 2921.141.210 |
| 412.4 | Прокладка-кольцо винта сливного префильтра насоса 11 х 2,5 мм | 2302.002.062 |
| 412.5 | Прокладка-кольцо диффузора насоса 117 х 4 мм | 2620.001.015 |
| 412.6 | Прокладка-кольцо крышки ступицы крыльчатки | |
| 6 х 2 мм для Delta 9, 13, 17 | 2920.141.261 | |
| 11 х 2,5 мм для Delta 22, 28 | 2920.141.241 | |
| 412.11 | Прокладка-кольцо для соединения входа/выхода 68 х 3,5 мм EasyFit стандартная комплектация (2 шт.) | 2921.441.210 |
| 433 | Сальник (компл.) насоса | |
| 14 мм для Delta 9, 13, 17 | 2920.143.320 | |
| 20 мм для Delta 22, 28 | 2920.343.310 | |
| 507 | Шайба вала электродвигателя: | |
| 12,5 х 25 х 2 мм для Delta 9, 13, 17 | 2921.150.700 | |
| 16,5 х 30 х 2 мм для Delta 22 | 2921.350.700 | |
| 18 х 45 х 4 мм для Delta 28 | 2920.850.702 | |
| 511 | Центрирующее кольцо для EasyFit 9-18 | 2921.151.105 |
| 515 | Кольцо звёздочка | |
| 8 х 10 мм для Delta 9, 13, 17 (2 шт.) | 2920.151.510 | |
| 12 х 18 мм для Delta 22, 28 | 2920.351.510 | |
| 516 | V - образное кольцо | |
| V 16 S для Delta 9 3~ (до 02.2019), 9 1~ и 13 1~ (до 10.2018), 13 3~ (до 07.2018) | 2920.151.600 | |
| V 18 S для Delta 17 1~ (до 07.2018), 17 3~ (до 10.2018), 22 1~ (до 09.2018), 22 3~ (до 12.2017) | 2920.251.600 | |
| V 20 S для Delta 28 (до 05.2018) | 2921.151.600 | |
| 554.2 | Шайба d=8,4 мм А 2 (4 шт.) | 5871.250.802 |
| 595 | Резиновый амортизатор для опоры двигателя | 2920.359.501 |
| 595.1 | Резиновый амортизатор для опоры двигателя (7 шт.) | 2920.359.501 |
| 721 | Соединение, сторона выхода (2 шт.), для Delta 9, 13 (до 03.2018) и 17 состоит из: | |
| Накидная гайка для клеевой муфты d = 63 мм и d = 75 мм | 2921.472.111 | |
| Клеевая муфта d = 50 мм,серая | 2921.672.134 | |
| Соединение, сторона выхода (2 шт.), для Delta 9, 13 (после 04.2018) 22 и 28, состоит из: | ||
| Накидная гайка для клеевой муфты d = 63 мм и d = 75 мм | 2921.472.111 | |
| Клеевая муфта d = 63 мм, серая | 2921.472.126 | |
| 800 | Однофазный двигатель насоса 230В, 1~: | |
| 0,30 кВт для Delta 9 | 2980.030.010 | |
| 0,45 кВт для Delta 13 | 2980.045.022 | |
| 0,55 кВт для Delta 17 | 2980.055.003 | |
| 0,75 кВт для Delta 22 | 2980.075.005 | |
| 1 кВт для Delta 28 | 2980.100.009 | |
| Трёхфазный двигатель насоса 400/230В, 3~: | ||
| 0,30 кВт для Delta 9 | 2970.030.003 | |
| 0,45 кВт для Delta 13 | 2970.045.006 | |
| 0,55 кВт для Delta 17 | 2970.055.005 | |
| 0,75 кВт для Delta 22 | 2970.075.016 | |
| 1 кВт для Delta 28 | 2970.100.006 | |
| 894 | Опорная плита | 2901.489.402 |
| 894.1 | Адаптер для опорной плиты двигателя | |
| (4 шт.) для Delta 9, 13, 17 1~ (до 03.2018), 17 3~ (до 10.2018) | 2920.389.410 | |
| (3 шт.) для Delta 17 1~ (после 04.2018), 17 3~ (после 11.2018), 22 3~ (после 01.2018) | ||
| (2 шт.) для Delta 22 1~ (после 01.2018) | ||
| (1 шт.) для Delta 22 (после 12.2017), 28 | ||
| 900 | Винт 7 х 48,4 мм А 2 (10 шт.) | 2921.690.002 |
| 900.2 | Винт 6 х 22 мм А 4 (2 шт.) | 587.9006.023 |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914.2 | Винт с внутренним шестигранником, М 8 х 25 А2 (4 шт.) | 5879.120.825 |
| 412.11 + 721 | Набор соединений, каждый из которых состоит из: - прокладка (2 шт.); - накидная гайка для клеевой муфты (2 шт.); - клеевая муфта (2 шт.) | |
| № 69, d = 50 мм, для Delta 9 и 13 (до 03.2018) | 2921.472.128 | |
| № 68, d = 63 мм, для Delta 13 (после 04.2018), 17,22, 28 | 2921.472.127 | |
| 917 | Малый комплект расходных деталей состоит из: - прокладка входного отверстия 76 х 6 мм (1 шт.); - прокладка выпускного отверстия 69,22 х 5,33 мм (1 шт.); - прокладка выпускного отверстия 70 х 6 мм (1 шт.); - резиновый буфер 10 х 10 х 27 мм (1 шт.); - резиновый буфер 10 х 12,5 х 27 мм (1 шт.); - адаптер (8 шт.); - адаптер ножки насоса (1 шт.); винт 6 х 22 мм А 2 (8 шт.) | 2901.472.110 |
| Ключ для открывания | 2921.157.700 | |
| Ремонтный набор прокладок | ||
| для Delta 9, 13, 17 | 290.1441.294 | |
| для Delta 22, 28 | 290.1441.295 | |
