Насосы Speck Badu FA

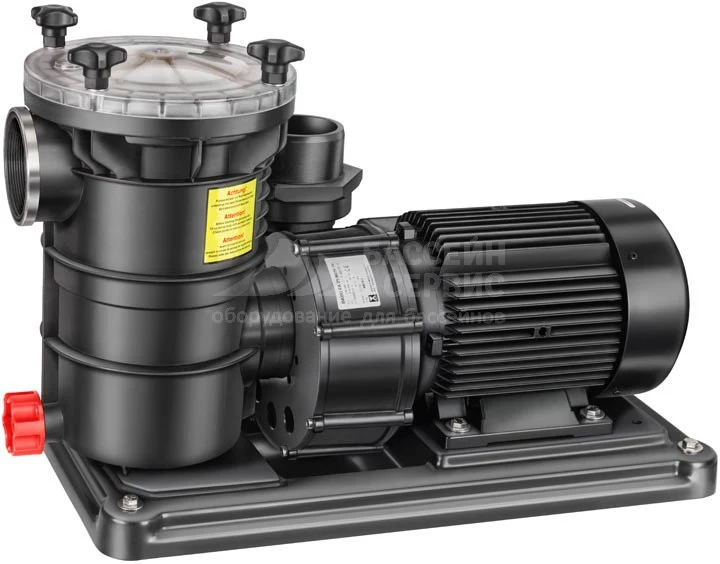

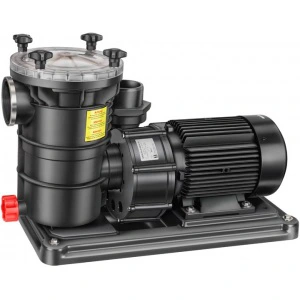

Насосы Speck Badu FA — нормальновсасывающие насосы блочной конструкции на фундаментной плите со встроенным префильтром, оборудованным быстросъёмной крышкой. Предназначены для циркуляции воды через фильтр в плавательных бассейнах.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 121336 | 270-4700-000 |  |
Насос Speck Badu FA 21-50/36, 3~ Y/∆ 400/230 В, 2,64/2,20 кВт | 168 632 % | |||
| 121337 | 270-4800-000 | |
Насос Speck Badu FA 21-60/45, 3~ Y/∆ 400/230 В, 3,10/2,60 кВт | 184 819 % | |||
| 121338 | 270-4900-000 | |
Насос Speck Badu FA 21-80/56, 3~ Y/∆ 400/230 В, 3,55/3,00 кВт | 145 942 % | |||
Технические характеристики
| FA 21-50/36 | FA 21-60/45 | FA 21-80/56 | |
|---|---|---|---|
| Производительность, м3/ч | 36 | 45 | 56 |
| Потребляемая мощность, кВт | 2,70 | 3,30 | 3,80 |
| Напряжение питания, В | 380 | 380 | 380 |
| Тип и диаметр подключения | 3" ВР/63 мм | 3" ВР/63 мм | 3" ВР/75 мм |
| Частота вращения, об/мин | 2850 | ||
| Класс защиты | IP55 | ||
| Максимальное рабочее давление, бар | 2,5 | ||
| Максимальная температура жидкости | 60°С | ||
| Допустимая концентрация соли, г/л | до 5 | ||

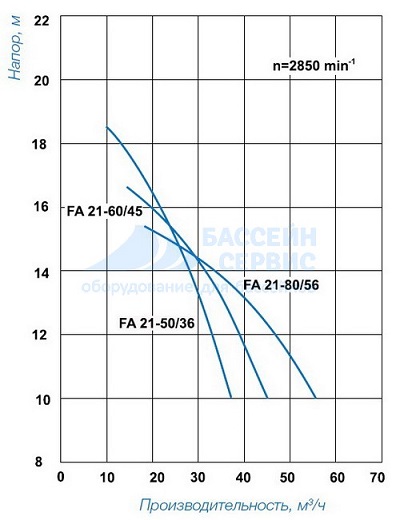

Напорные характеристики

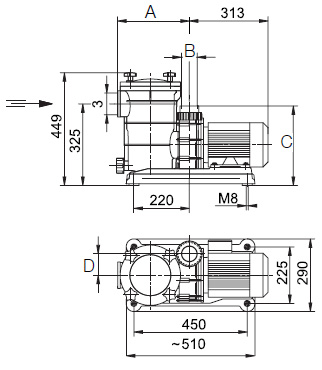

Габаритные размеры
| Модель | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|
| FA 21-50/36 | 285 | 63 | 317 | 85 |
| FA 21-60/45 | 285 | 63 | 323 | 85 |
| FA 21-80/56 | 295 | 75 | 323 | 95 |

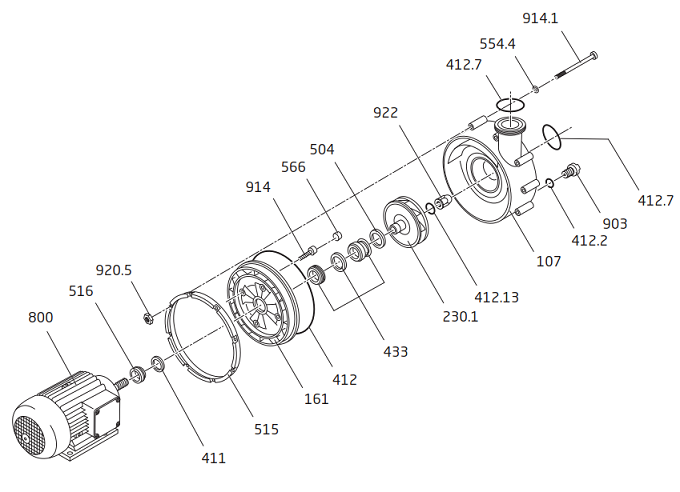

Деталировка насоса FA 21-50
.png)
| Поз. | Наименование | Артикул |
|---|---|---|
| 107 | Корпус насоса включая сливную пробку и уплотнители | |
| со штуцерным соединением 52/52 мм | 2923.610.701 | |
| с резьбовым соединением G 2 3/4 | 2923.610.723 | |
| 27° с резьбовым соединением G 2 3/4 и штуцерным соединением 52 мм, для 21-50/43 GT 27° и 21-50/44 GT 27°, каждый для Badu JET Smart + Smart KH | 2923.610.706 | |
| 161 | Корпус сальника | 2923.616.100 |
| 230.1* | Крыльчатка насоса | |
| d = 112 мм, b = 12 мм для Badu 21-50/42, 21-50/42 G | 2923.616.011 | |
| d = 122 мм, b = 12 мм для Badu 21-50/43 1~, 21-50/43 G 1~, 21-50/43 GT 27° 1~ для Badu JET Smart + Smart KH | 2923.616.020 | |
| d = 123 мм, b = 12 мм для Badu 21-50/43 3~, 21-50/43 G 3~ | 2923.616.021 | |
| d = 125 мм, b = 12 мм для Badu 21-50/44, 21-50/44 G, 21-50/44 GT 27° для Badu JET Smart + Smart KH | 2923.616.023 | |
| 411 | Уплотнительное кольцо 14 х 22 х 1,5 мм | 2923.141.100 |
| 412.1 | Прокладка-кольцо крышки префильтра насоса 164,47 х 5,33 мм | 2920.141.220 |
| 412.2 | Прокладка-кольцо сливной пробки 12 х 2,5 мм | 2923.541.220 |
| 412.7 | Прокладка-кольцо подсоединения трубы, 67 х 4 мм: | |
| для насосов с резьбовым соединением (2 шт.) | 2923.641.270 | |
| для насосов Badu JET Smart + Smart KH | ||
| 412.13 | Прокладка-кольцо для гайки крыльчатки 16,9 х 2,75 мм | 2923.541.222 |
| 433 | Сальник насоса 20 мм | 2920.343.310 |
| 504 | Проставочное кольцо | 2923.650.400 |
| 515 | Прижимное кольцо | 2923.651.500 |
| 516** | V образное кольцо V 20 S | 2921.151.600 |
| 554.4 | Шайба d = 6,4 мм А 2 (8 шт.) | 5871.250.601 |
| 566 | Резиновая заглушка | 2923.456.600 |
| 800 | Однофазный двигатель насоса 230В, 1~: | |
| 1,10 кВт для Badu 21-50/42 1~, 21-50/42 G 1~ | 2350.426.038 | |
| 1,60 кВт для Badu 21-50/43 GT 27° 1~ для Badu JET Smart + Smart KH | 2980.160.000 | |
| 1,60 кВт для Badu 21-50/43 1~, 21-50/43 G 1~, 21-50/43 196° 1~ для Badu JET Импульс, Импульс версия 2 | 2380.316.038 | |
| 2,20 кВт для Badu 21-50/44 1~, 21-50/44 G 1~ | 2380.326.038 | |
| Трёхфазный двигатель насоса 400/230В, 3~: | ||
| 1,10 кВт для Badu 21-50/42 3~, 21-50/42 G 3~ | 2940.110.005 | |
| 1,60 кВт для Badu 21-50/43 3~ для 21-50/43 G 3~ | 2940.160.003 | |
| 2,20 кВт для Badu 21-50/44 3~, 21-50/44 G 3~ | 2940.220.007 | |
| 2,20 кВт для Badu 21-50/44 GT 27° 3~ для Badu JET Smart + Smart KH | 2970.220.007 | |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914 | Винт с внутренним шестигранником, М 8 х 16 А2 (4 шт.) | 5879.120.816 |
| 914.1 | Винт с внутренним шестигранником, М 6 х 97 А2 (8 шт.) | 2920.191.000 |
| 920.5 | Шестигранная гайка М 6 А 2 (8 шт.) | 5879.340.600 |
| 922 | Гайка крыльчатки М 12 | 2923.592.202 |
| * | При заказе крыльчатки мы включим детали 412.13 и 922 за дополнительную плату | |
| ** | Для насосов BADU JET Smart + Smart KH V - образное кольцо не требуется | |

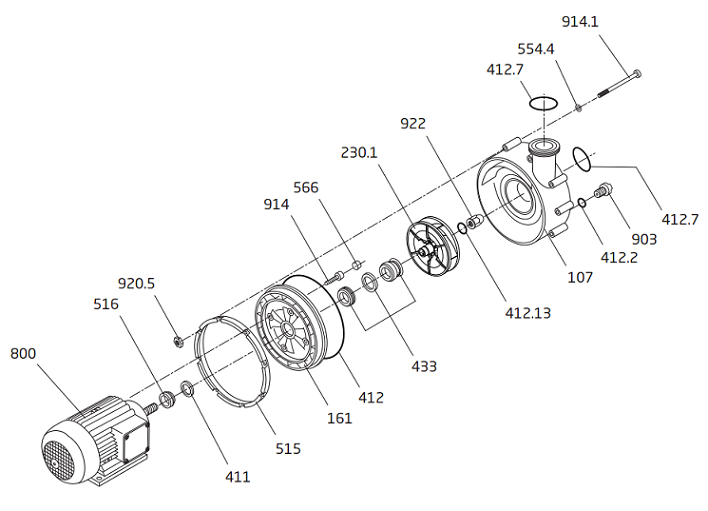

Деталировка насоса FA 21-60
| Поз. | Наименование | Артикул |
|---|---|---|
| 107 | Корпус насоса включая сливную пробку и уплотнители | |
| с резьбовым соединением G 2 3/4 | 2923.610.720 | |
| 27° с резьбовым соединением G 2 3/4 и штуцерным соединением 52 мм, для 21-60/44 GT 27° и 21-60/45 GT 27°, каждый для Badu JET Vogue + Badu JET Wave | 2923.610.709 | |
| 161 | Корпус сальника | 2923.616.100 |
| 230.1* | Крыльчатка насоса | |
| d = 115 мм, b = 20 мм для Badu 21-60/43 G | 2923.623.036 | |
| d = 117,5 мм, b = 20 мм для Badu 21-60/44 G, 21-60/44 GT 27° для Badu JET Vogue + Badu JET Wave | 2902.023.006 | |
| d = 121 мм, b = 20 мм для Badu 21-60/45 GT 27°, для Badu JET Vogue + Badu JET Wave | 2923.123.034 | |
| d = 126 мм, b = 20 мм для Badu 21-60/46 G | 2923.623.041 | |
| 411 | Уплотнительное кольцо 14 х 22 х 1,5 мм | 2923.141.100 |
| 412 | Прокладка-кольцо крышки префильтра насоса 164,47 х 5,33 мм | 2920.141.220 |
| 412.2 | Прокладка-кольцо сливной пробки 12 х 2,5 мм | 2923.541.220 |
| 412.7 | Прокладка-кольцо подсоединения трубы, 67 х 4 мм: | |
| для насосов с резьбовым соединением (2 шт.) | 2923.641.270 | |
| для насосов Badu JET Vogue + Badu JET Wave | ||
| 412.13 | Прокладка-кольцо для гайки крыльчатки 16,9 х 2,75 мм | 2923.541.222 |
| 433 | Сальник насоса 20 мм | 2920.343.310 |
| 515 | Прижимное кольцо | 2923.651.500 |
| 516** | V образное кольцо V 20 S | 2921.151.600 |
| 554.4 | Шайба d = 6,4 мм А 2 (8 шт.) | 5871.250.601 |
| 566 | Резиновая заглушка | 2923.456.600 |
| 800 | Однофазный двигатель насоса 230В, 1~: | |
| 1,60 кВт для Badu 21-60/43 G 1~ | 2380.316.038 | |
| 2,20 кВт для Badu 21-60/44 G 1~ | 2380.326.038 | |
| 2,20 кВт для Badu 21-60/44 GT 27° 1~ для насосов Badu JET Vogue + Badu JET Wave | 2980.220.001 | |
| 3,00 кВт для Badu 21-60/46 G 1~ | 2380.336.038 | |
| Трёхфазный двигатель насоса 400/230В, 3~: | ||
| 1,60 кВт для Badu 21-60/43 G 3~ | 2940.160.003 | |
| 2,20 кВт для Badu 21-60/44 G 3~ | 2940.220.007 | |
| 2,60 кВт для Badu 21-60/45 GT 27° 3~ для насосов Badu JET Vogue + Badu JET Wave | 2970.260.005 | |
| 3,00 кВт для Badu 21-60/46 G 3~ | 2940.300.002 | |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914 | Винт с внутренним шестигранником, М 8 х 16 А2 (4 шт.) | 5879.120.816 |
| 914.1 | Винт с внутренним шестигранником, М 6 х 97 А2 (8 шт.) | 2920.191.000 |
| 920.5 | Шестигранная гайка М 6 А 2 (8 шт.) | 5879.340.600 |
| 922 | Гайка крыльчатки М 12 | 2923.592.202 |
| * | При заказе крыльчатки мы включим детали 412.13 и 922 за дополнительную плату | |
| ** | Для насосов BADU JET Smart + Smart KH V - образное кольцо не требуется | |

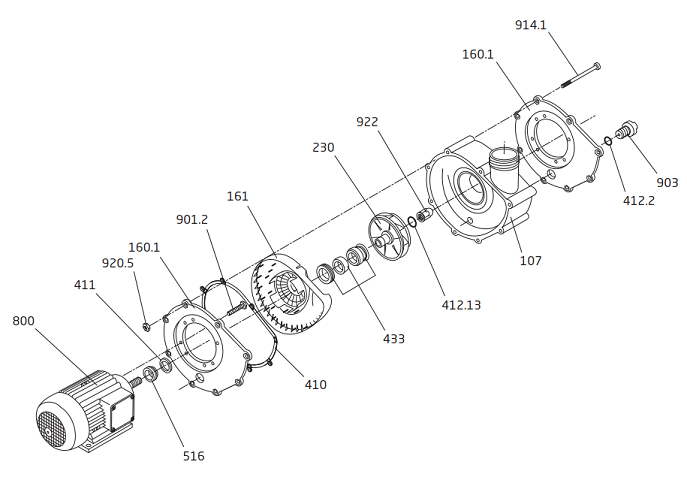

Деталировка насоса FA 21-80
| Поз. | Наименование | Артикул |
|---|---|---|
| 107 | Корпус поставляется, с раструбным соединением 82 мм, включая сливную пробку и уплотнитель | |
| для Badu 21-80/32, 21-80/31R + 21-80/32R | 2923.110.710 | |
| для Badu 21-80/33 и 21-80/34 | 2923.110.714 | |
| Корпус поставляется, с резьбовым соединением D 2 3/4, включая сливную пробку и уплотнитель | ||
| для Badu 21-80/32 G, 21-80/31R + 21-80/32R G и 21-80/32R G | 2903.110.720 | |
| для Badu 21-80/33 G и 21-80/34 G | 2923.110.714 | |
| 160.1 | Алюминиевая крышка | 2923.116.010 |
| 161 | Корпус сальника, чёрный | 2923.116.100 |
| 230* | Крыльчатка насоса | |
| d = 110 мм, b = 20 мм для Badu 21-80/31R и 21-80/31R G | 2923.123.045 | |
| d = 116 мм, b = 20 мм для Badu 21-80/32R и 21-80/32R G с двигателем на 2.20 кВт | 2902.023.028 | |
| d = 117,5 мм, b = 20 мм для Badu 21-80/32 и 21-80/32 G с двигателем на 2.60 кВт | 2902.023.006 | |
| d = 121 мм, b = 20 мм для Badu 21-80/33 и 21-80/34 G | 2902.023.008 | |
| 410 | Уплотнитель | 2923.141.010 |
| 411 | Уплотнительное кольцо 14 х 22 х 1,5 мм | 2923.141.100 |
| 412.2 | Прокладка-кольцо сливной пробки 12 х 2,5 мм | 2923.541.220 |
| 412.13 | Прокладка-кольцо для гайки крыльчатки 16,9 х 2,75 мм | 2923.541.222 |
| 433 | Сальник насоса 20 мм | 2920.343.310 |
| 516** | V образное кольцо V 20 S | 2921.151.600 |
| 800 | Однофазный двигатель насоса 230В, 1~: | |
| 1,60 кВт для Badu 21-80/31R 1~ и 21-80/31R G 1~ | 2380.316.038 | |
| 2,20 кВт для Badu 21-80/32R 1~ и 21-80/32R G 1~ | 2380.326.038 | |
| 2,20 кВт для Badu 21-80/32R G 29° 1~ для насосов Badu JET Classic | 2980.220.001 | |
| 3,00 кВт для Badu 21-80/33 1~, 21-80/33 G 1~ и 21-80/33 G 29° 1~ для насосов Badu JET Super-Sport | 2380.336.038 | |
| Трёхфазный двигатель насоса 3~: | ||
| 1,60 кВт 400/230В, для Badu 21-80/31R 3~ и 21-80/31R G 3~ | 2940.160.003 | |
| 2,20 кВт 400/230В, для Badu 21-80/32R 3~ и 21-80/32R G 3~ | 2940.220.007 | |
| 2,60 кВт 400/230В, для Badu 21-80/32R 3~ и 21-80/32 G 3~ | 2940.260.005 | |
| 2,60 кВт 400/230В, для Badu 21-80/32 G 29° 3~ для насосов Badu JET Classic | 2970.260.005 | |
| 3,00 кВт 400/230В, для Badu 21-80/33 3~ и 21-80/33 G 3~ | 2940.300.002 | |
| 3,00 кВт 400/230В, для Badu 21-80/33 G 29° 3~ для насосов Badu JET Super-Spor | 2970.300.005 | |
| 4,00 кВт 690/400В, для Badu 21-80/34 3~ и 21-80/34 G 3~ | 2940.400.003 | |
| 901.2 | Шестигранный болт М 8 х 16 А 2 (4 шт.) | 5879.330.816 |
| 903 | Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
| 914.1 | Винт с внутренним шестигранником, М 6 х 97 А2 (8 шт.) | 2920.191.000 |
| 920.5 | Шестигранная гайка М 6 А 2 (8 шт.) | 5879.340.600 |
| 922 | Гайка крыльчатки М 12 | 2923.592.202 |
| * | При заказе крыльчатки мы включим детали 412.13 и 922 за дополнительную плату | |
| ** | Для насосов BADU JET Smart + Smart KH V - образное кольцо не требуется | |
