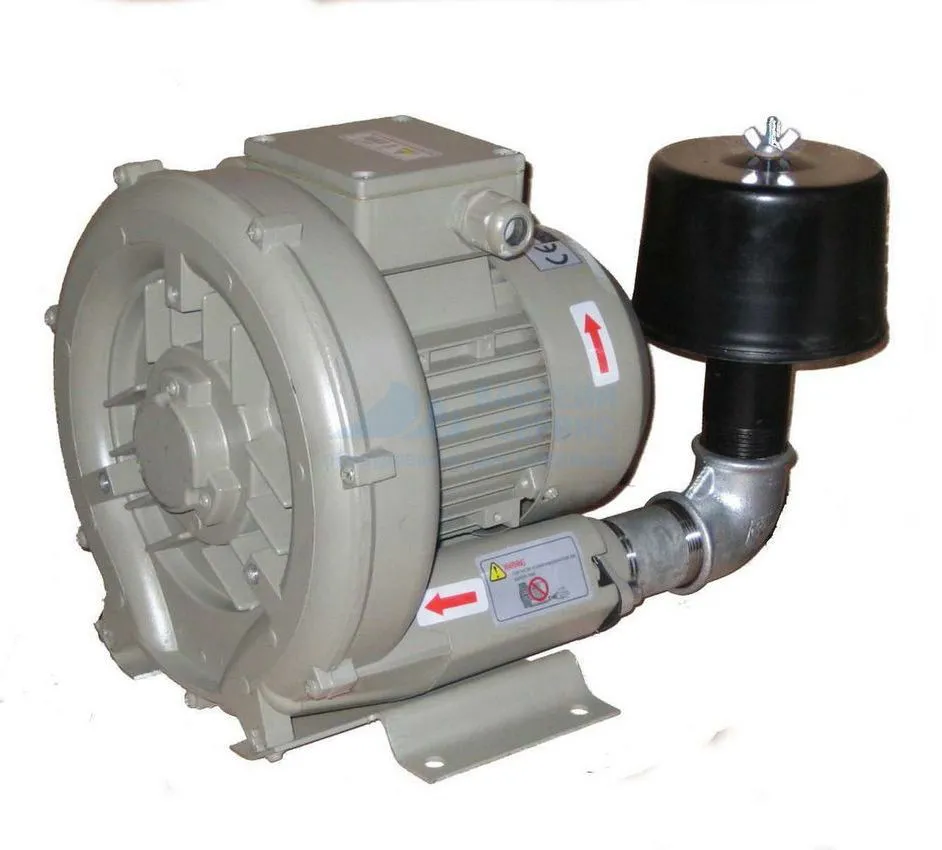

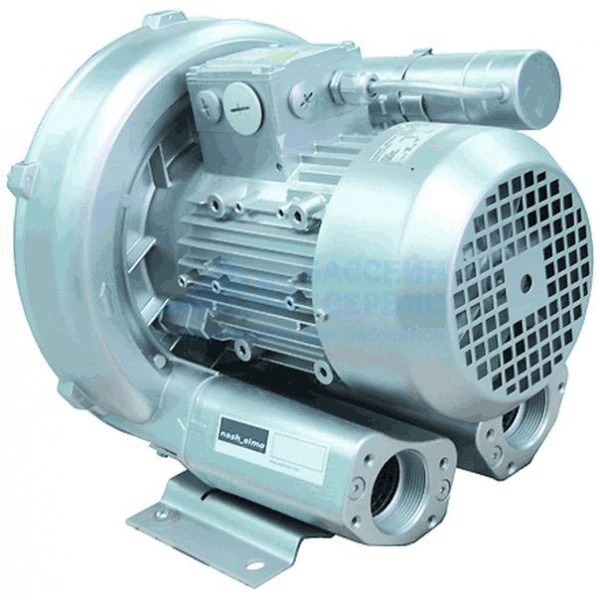

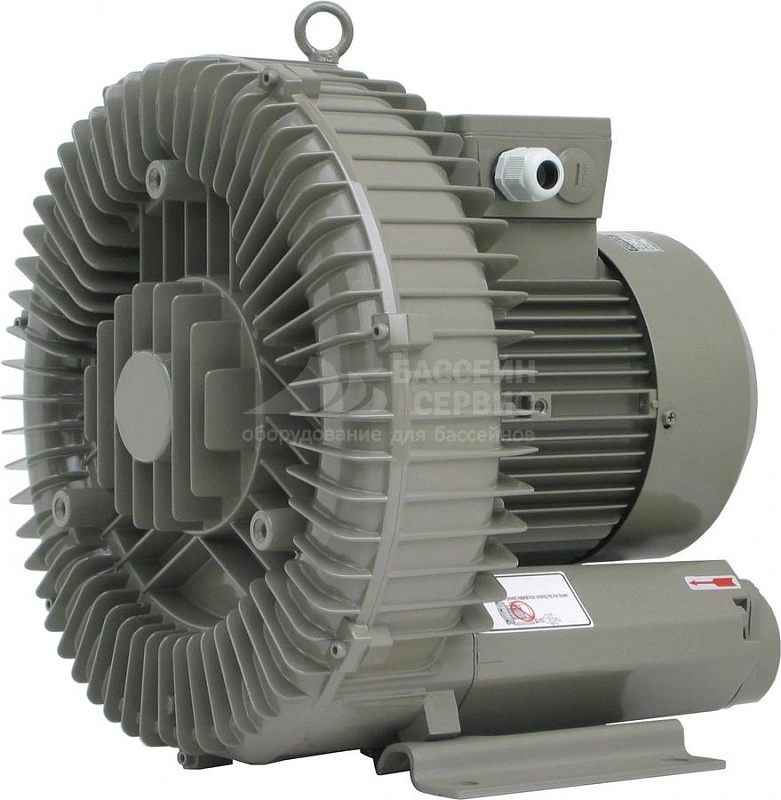

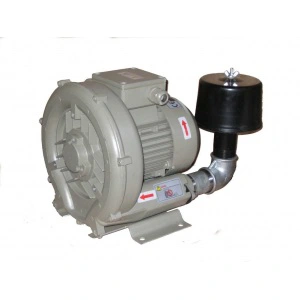

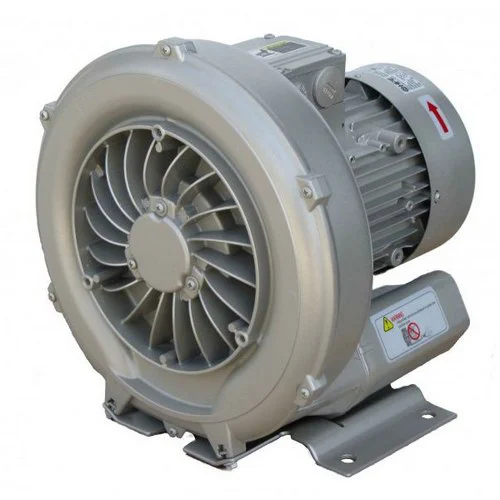

Компрессоры низкого давления HPE Airtech
Компрессор низкого давления HPE предназначен для перекачивания воздуха в системах аэромассажа плавательных бассейнов. Компрессор создаёт воздушный поток для систем аэромассажа, турбомассажа и искусственных гейзеров. Корпус, колесо компрессора и канал бокового выброса изготовлены из литого алюминия. Компрессор отличается низким уровнем шума и является экологически безопасным (безмасляная технология).
Компрессор низкого давления HPE — это одноступенчатый центробежный компрессор с горизонтальным расположением вала и рабочего колеса. Привод у компрессора электрический. Охлаждение электродвигателя производится воздухом при помощи вентилятора электродвигателя.
Технические характеристики
| Новый арт. Старый арт. |
ASC0140-1MA800-1 HSC0140-1MA850-1 |
ASC0140-1MT850-6 HSC0140-1MA850-6 |
ASC0140-1MA111-1 HSC0140-1MA131-1 |
ASC0140-1MT131-6 HSC0140-1MT131-6 |
ASC0210-1MA151-1 HSC0210-1MA151-1 |
ASC0210-1MT161-6 HSC0210-1MT161-6 |
ASC0315-1MT221-6 HSC0315-1MT221-6 |
|---|---|---|---|---|---|---|---|
| Производительность, м3/ч * | 140 / 54* | 140 / 54* | 140 | 145 | 210 / 108 | 210 / 108 | 318 / 210 |
| Электропитание | ~220 В/50 Гц | ~380 В/50 Гц | ~230 В/50 Гц | ~380 В/50 Гц | ~220 В/50 Гц | ~345-415 В/50 Гц | ~345-415 В/50 Гц |
| Допустимые отклонения напряжения питания от номинального значения | ± 5% | ||||||
| Потребляемая мощность, кВт | 0,8 | 0,85 | 1,1-1,3 | 1,3 | 1,5 | 1,6 | 2,2 |
| Ток, А | 5,2 | Δ 4,2 / Υ 2,4 | 7,3 | Δ 5,7 / Υ 3,3 | 9,5 | Δ 4,5 / Υ 7,5 | 5,6 |
| Скорость вращения двигателя, об/мин | 2800 | 2760 | 2870 | 2870 | 2865 | 2860 | 2860 |
| Производимое давление, мбар | -150/160 | -160/160 | -150/190 | -170/200 | -190/200 | -210/190 | -210/190 |
| Класс изоляции | F | ||||||
| Класс защиты корпуса компрессора по IEC60034-30 | IP 55 | ||||||
| Уровень шума, дБ | 63 | 63 | 63 | 63 | 64 | 64 | 69 |
| Температура окружающего воздуха, °С | от +10 до +40°С | ||||||
| Макс. влажность окружающего воздуха, % | 60% | ||||||
| Максимальная высота водяного столба, м (установка рассеивающей форсунки ниже уровня воды) | 1,2 | 1,2 | 1,4 | 1,4 | 1,7 | 1,6 | 1,7 |
| Диаметр подсоединяемого трубопровода, мм (не менее) | Ø63 | Ø63 | Ø63 | Ø63 | Ø63 | Ø75 | Ø75 |
| Резьба вход/выход | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2" | 2" | 2" |
| Масса, кг | 15 | 16 | 16 | 17 | 24 | 23 | 30 |
* При установке рассеивающей форсунки на отметку 1,3 метра ниже уровня воды.
Напорные характеристики

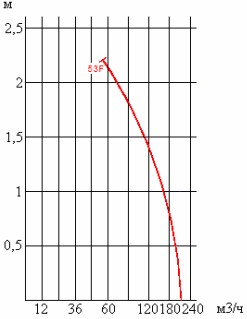

Модели HSCO140-1MA850-1 и HSCO140-1MT850-6

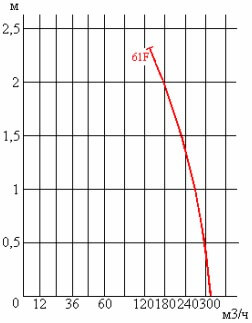

Модели HSCO210-1MA151-1 и HSCO210-1MT161-6
Модель HSCO315-1MT221-6

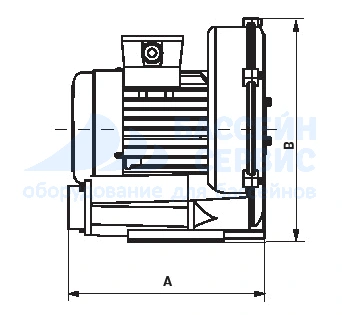

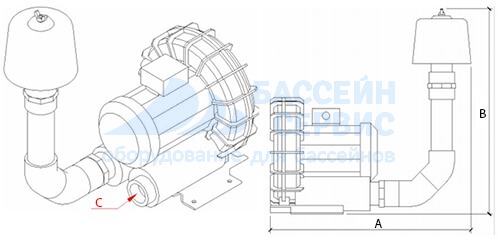

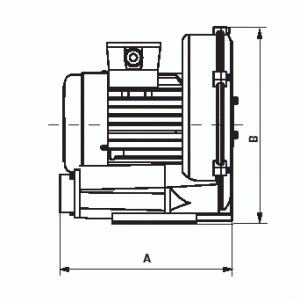

Габаритные и присоединительные размеры
| Модель | Размеры | |
|---|---|---|
| A, мм | B, мм | |
| HSCO140-1MA850-1 | 265 | 301 |
| HSCO140-1MT850-6 | 265 | 301 |
| HSCO210-1MA151-1 | 321,5 | 338,5 |
| HSCO210-1MT161-6 | 321,5 | 338,5 |
| HSCO315-1MT221-6 | 362 | 416,5 |

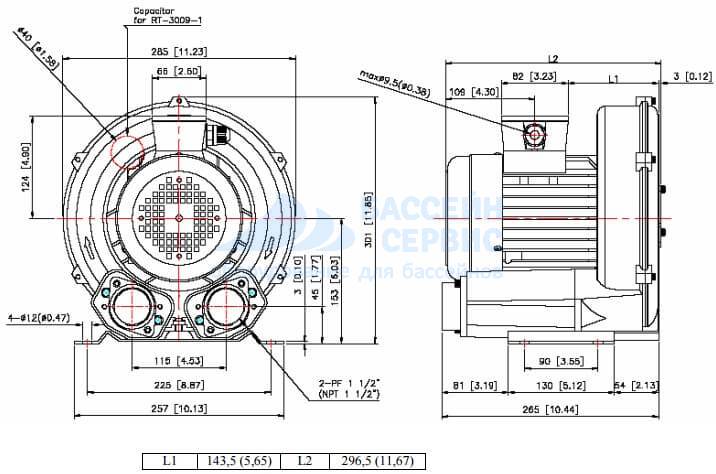

Модели HSCO140-1MA850-1 и HSCO140-1MT850-6
.jpg)

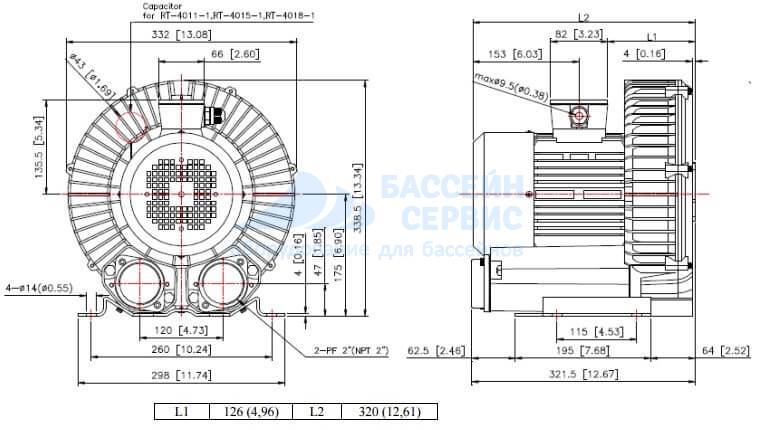

Модели HSCO210-1MA151-1 и HSCO210-1MT161-6
Модель HSCO315-1MT221

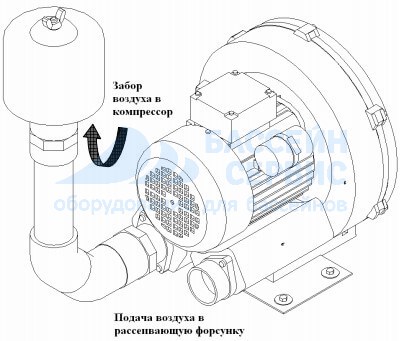

Схема потоков движения воздуха
Упаковка
.jpg)
| Модель | Размеры, мм | ||
|---|---|---|---|
| Длина | Ширина | Высота | |
| HSCO140-1MA850-1 | 340 | 340 | 350 |
| HSCO140-1MT850-6 | 340 | 340 | 350 |
| HSCO210-1MA151-1 | 400 | 400 | 400 |
| HSCO210-1MT161-6 | 400 | 400 | 400 |
| HSCO315-1MT221-6 | 420 | 420 | 450 |
| Модель | Размеры, мм | ||
|---|---|---|---|
| Длина | Ширина | Высота | |
| HSCO140-1MA850-1 | 150 | 150 | 230 |
| HSCO140-1MT850-6 | 150 | 150 | 230 |
| HSCO210-1MA151-1 | 160 | 160 | 230 |
| HSCO210-1MT161-6 | 160 | 160 | 230 |
| HSCO315-1MT221-6 | 160 | 160 | 230 |
