Встраиваемый противоток Hugo Lahme Taifun Duo
Встраиваемый противоток Hugo Lahme Taifun Duo с двойным соплом предназначен для создания искусственного течения в частных и общественных бассейнах, сопла выхода противотечения устанавливаются ниже уровня воды на 200-250 мм. Двойные сопла выхода потока создают широкую линию противотечения.

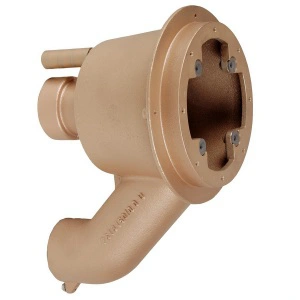

Корпус изделия изготовлен из орудийной бронзы (литейная оловянно-цинковая бронза Rg5), лицевая панель произведена из нержавеющей стали (V4A/316). Включение осуществляется пьезокнопкой на лицевой панели.
Особенности

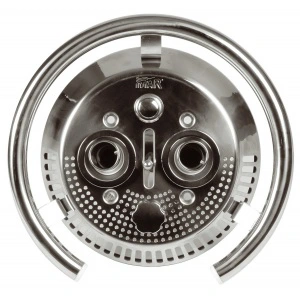

- Лицевая панель из полированной нержавеющей стали V4A
- Закладная деталь не входит в комплект поставки
- Встроенная регулировка напора воды и регулятор подачи воздуха
- Бронзовый насос - 3,4 кВт, 380 В, 3-х фазный
- Диаметр форсунки: 40 мм
- Подключение: BP 2 ½"
- Поручень для противотока (опция)
- Крепежный кронштейн для насоса (опция)
Технические характеристики
| Технические данные | Единицы измерения | Параметр |
|---|---|---|
| Производительность при 1 бар | м3/ч | 63 |
| Диаметр сопла | мм | 2х40 |
| Скорость воды на выходе сопла противотока =2м | м/с | 1,8 |
| Напряжение питания | В | 380 |
| Потребляемая мощность противотока | кВт | 3.4 |
| Потребляемая мощность насоса | кВт | 2.6 |
| Номинальный ток | A | 5.8 |
| Срабатывание защиты | А | 6-9 |
| Класс изоляции | Класс I F | |
| Класс защиты корпуса электродвигателя | IP | 5 |
| Скорость вращения двигателя | об/мин | 2840 |
| Максимальная температура воды/воздуха | °C | +60/+35 |
| Всасывающее отверстие закладного узла противотока | BP | 2 1/2" |
| Напорное отверстие закладного узла противотока | BP | 2 1/2" |
| Вес комплекта | кг | - |
| Допустимая концентрация хлоридов | мг/л | до 0,5 |
Возможности работы противотока
- Регулировка скорости воды на выходе
- Регулировка направления потока воды на выходе
- Регулировка соотношения воды и воздуха на выходе
Габаритные размеры
Габаритные размеры поручня
Схема установки
.jpg)
| Позиция | Количество | Описание | Артикул |
|---|---|---|---|
| 1a | 1 | Лицевая панель Taifun круглая | 7307020 |
| 1b | 1 | Лицевая панель Taifun прямоугольная | 7308020 |
| 1c | 1 | Лицевая панель Taifun Duo | 7309920 |
| 1d | 1 | Лицевая панель Tornado | 7305000 |
| 2a | 1 | Закладной короб Taifun 240 mm | 7610050 |
| 2b | 1 | Закладной короб Taifun Duo 240 mm compl. | 7613050 |
| 2c | 1 | Закладной короб Tornado 240 mm | 8100050 |
| 3 | 2 | Соединительная гайка G 2½ | 7182550 |
| 4 | 2 | Краны G 2½ | 7183050 |
| 5 | 2 | Переходник под шланг 65,G 2½ | 7070050 |
| 6 | 2 | Шланг армированный NW 65, 100 mm | 575395 |
| 7 | 4 | Хомуты NW 76 | 575678 |
| 8 | 2 | Накидная гайка G 2½ с переходником под шланг NW 65 | 7162050 |
| 9 | 1 | Колено насоса G 2½ | 7158550 |
| 10 | 1 | Насос 2,6 kW DS, с фланцем на G 2½ | 7754050 |
| 11 | 1 | Блок управления пьезокнопки | 7336550 |
Комплектация
- Насос Hugo Lahme LME 26/2 с коленом и фланцем под 2 1/2”
- Щит управления с пьезокнопкой противотоком Hugo Lahme Taifun
- Шланг резиновый армированный 100х65 мм для присоединения к насосу (2 шт)
- Ниппель (штуцер) 2 1/2”x65 (2 шт)
- Хомут шланга резинового армированного (4 шт)
- Обвязка противотока Hugo Lahme Taifun: 2 крана 2 1/2”, 2 накидные гайки с переходником под шланг 65 мм
- Лицевая панель в сборе
