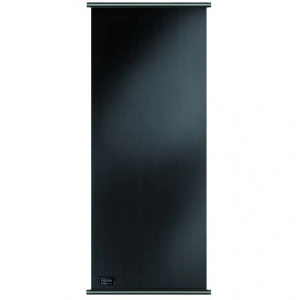

Солнечные панели Speck Badu BK

Солнечные нагреватели Speck серии Badu BK позволяют повысить температуру воды в плавательном бассейне экономичным и в тоже время экологичным способом, ​без затрат на электричество.

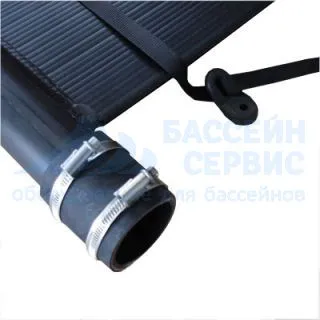

В зависимости от модели, ​поставляются в комплекте с монтажными фитингами и хомутами из нержавеющей стали.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
121475 250-2000-000 Солнечная панель Speck Badu BK 25040 550
%
– +
121476 250-4000-000 Алюминиевая рама для солнечной панели Speck Badu BK 25025 329
%
– +
121477 250-1000-000 Солнечная панель Speck Badu BK 37046 798
%
– +
121478 250-3000-000 Алюминиевая рама для солнечной панели Speck Badu BK 37029 957
%
– +
121479 250-2020-000 Солнечная панель Speck BK 250 x 2 шт., в комплекте с аксессуарами102 229
%
– +
121480 250-2030-000 Солнечная панель Speck BK 250 x 3 шт., в комплекте с аксессуарами145 278
%
– +
121481 250-2040-000 Солнечная панель Speck BK 250 x 4 шт., в комплекте с аксессуарами188 783
%
– +
121482 250-2060-000 Солнечная панель Speck BK 250 x 6 шт., в комплекте с аксессуарами276 129
%
– +
121483 250-1020-000 Солнечная панель Speck BK 370 x 2 шт., в комплекте с аксессуарами114 722
%
– +
121484 250-1030-000 Солнечная панель Speck BK 370 x 3 шт., в комплекте с аксессуарами163 677
%
– +
121485 250-1040-000 Солнечная панель Speck BK 370 x 4 шт., в комплекте с аксессуарами213 203
%
– +
121486 250-1060-000 Солнечная панель Speck BK 370 x 6 шт., в комплекте с аксессуарами313 046
%
– +

Пример расчёта

Солнечные панели служат как вспомогательное средство для нагрева воды в бассейне. Соотношение площади бассейна к общей площади поверхности панелей должно быть 0,7, ​т.е. площадь солнечных коллекторов должна быть меньше площади водной поверхности.

Пример расчёта потребности солнечных панелей для бассейна 4 * 8 = 32 м2:

                                        площадь бассейна      32 м2
Количество панелей = ----------------------------- = -------- = 8,65 * 0,7 (70%) = 6,06 = 6 панелей
                                        площадь 1 панели       3,7 м2

Особенности

  • Экономичный нагрев воды.
  • Высокое качество исполнения.
  • Панели могут быть установлены на всех типах кровли.

Технические характеристики

Характеристики BK 370 BK 370 R BK 250 BK 250 R
Площадь поверхности панели, ​м2 3,70 3,70 2,50 2,50
Максимальное рабочее давление, ​бар 1,5
Скорость потока, ​л/ч 1000 1000 750 750
Подсоединение, ​мм 50
Вес без воды, ​кг 9 17 7 12
Вес с водой, ​кг 19 27 13 18
Гидравлическое сопротивление (4 панели), ​м 0,14
Гидравлическое сопротивление (6 панелей), ​м 0,40
Гидравлическое сопротивление (8 панелей), ​м 0,90
Гидравлическое сопротивление (10 панелей), ​м 1,70

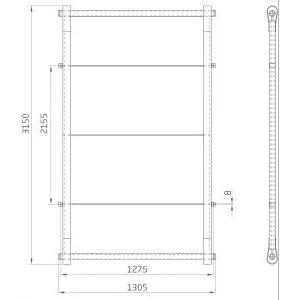

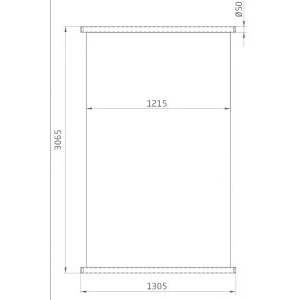

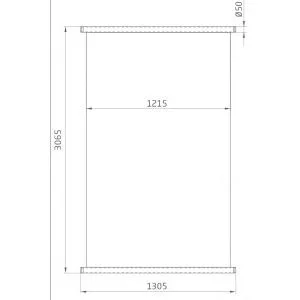

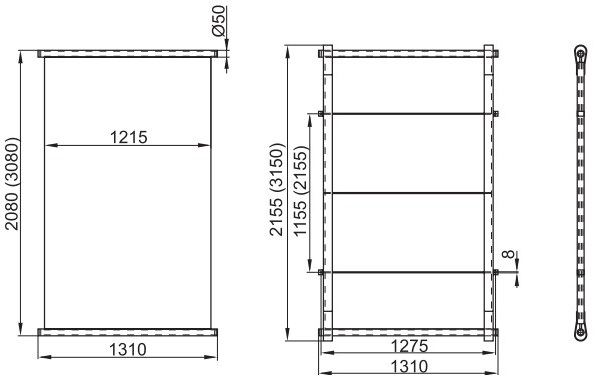

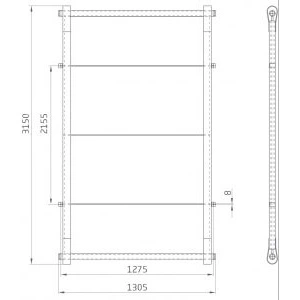

Габаритные размеры

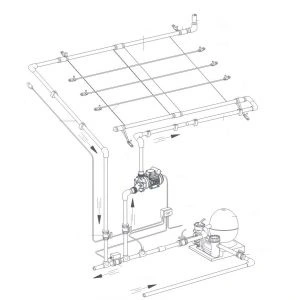

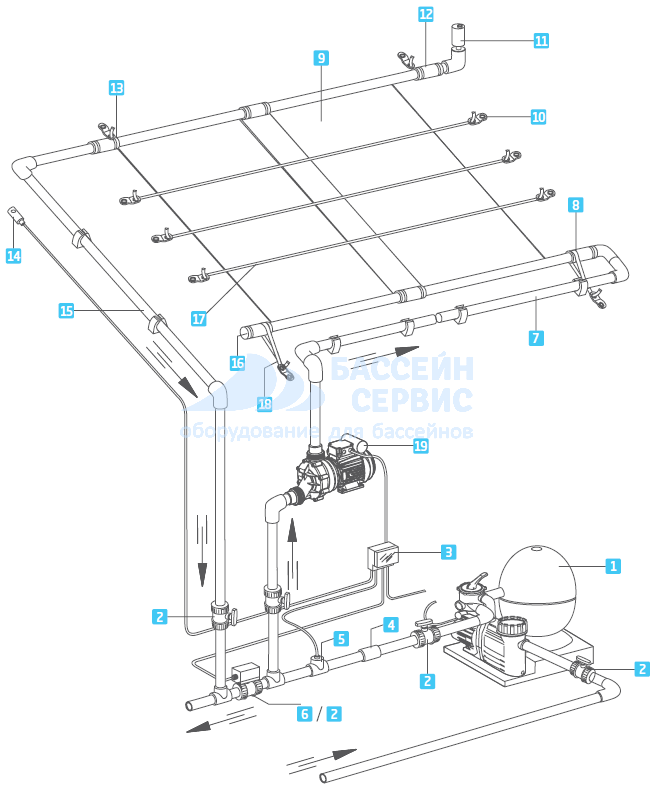

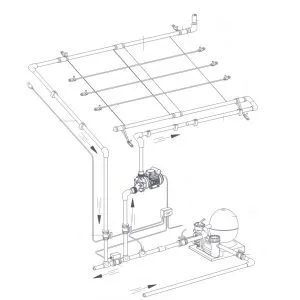

Схема монтажа солнечных панелей

  1. Фильтр с насосом.
  2. Шаровый клапан.
  3. Блок управления (опция).
  4. Обратный клапан.
  5. Датчик температуры воды с Т-фитингом.
  6. Электрозатвор или шаровой кран.
  7. Труба.
  8. Входное отверстие блока панелей.
  9. Солнечные панели Speck BK.
  10. Двойное ушко (крепёж).
  11. Вентиляционный блок.
  12. Соединительные элементы.
  13. Выходное отверстие блока панелей.
  14. Датчик температуры воздуха.
  15. Обратный трубопровод.
  16. Заглушка.
  17. Длинный отрезок крепёжной ленты.
  18. Короткий отрезок крепёжной ленты.
  19. Дополнительная насос (опция).
