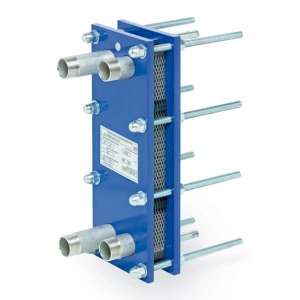

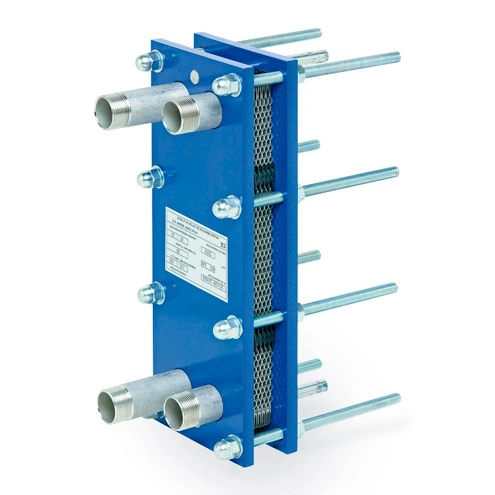

Пластинчатый теплообменник AstralPool Etna из стали
Пластинчатые теплообменники AstralPool Etna применяются для обогрева воды бассейна посредством подсоединения к отопительной системе, подходят для различных видов установок: тепловые насосы, котлы и другие тепловые источники.
Корпус теплообменников изготовлен из углеродной стали с покрытием из эпоксидной смолы. Пластины выполнены из кислотостойкой стали AISI-316, которая гарантирует долгий срок службы.
Приобретая теплообменники Astral Etna, вы останетесь довольны качественным исполнением и высокой производительностью.
Особенности
- Гофрированные пластины из AISI-316
- Прокладки EPDM
- Корпус из углеродной стали с покрытием из эпоксидной смолы
- В базовой модели соединения выполнены из нержавеющей стали AISI-316 или полипропилена с прямой резьбой ISO G2
- В «оборудованных» теплообменниках первичные соединения выполнены из меди, вторичные – из ПВХ
- В «оборудованных» теплообменниках имеется полное регулирование с возможностью контроля фильтрующего насоса. Двойной дисплей (заданные значения и текущие значения)
- Рециркуляционный насос в первичном контуре поставляется дополнительно
Технические характеристики
| Модель | Мощность, Ккал/ч | Количество пластин | Первичный контур | Вторичный контур | Нагрузка, А | ||||
|---|---|---|---|---|---|---|---|---|---|
| м3/ч | Потеря напора, м.в.с. | Соединения | м3/ч | Потеря напора, м.в.с. | Соединения | ||||
| ETNA-15 | 15000 | 5 | 0,8 | 3 | 3/4" | 1,1 | 3 | 3/4" | 0.30 |
| ETNA-35 | 35000 | 9 | 1,8 | 3 | 3/4" | 1,76 | 3 | 3/4" | 0.40 |
| ETNA-50 | 50000 | 13 | 2,6 | 3 | 1" | 2,51 | 3 | 1" | 0.40 |
| ETNA-60 | 60000 | 15 | 3,1 | 3 | 1" | 3,01 | 3 | 1" | 0.85 |
| ETNA-90 | 90300 | 21 | 4,6 | 3 | 1 1/4" | 4,3 | 3 | 1 1/4" | 1.4 |
| ETNA-120 | 120000 | 25 | 6,2 | 3 | 1 1/2" | 6,02 | 3 | 1 1/2" | 1.45 |
| ETNA-150 | 150000 | 27 | 7,7 | 3 | 1 1/2" | 7,53 | 3 | 1 1/2" | 1.45 |
| ETNA-160 | 160000 | 29 | 8,2 | 3 | 1 1/2" | 8,02 | 3 | 1 1/2" | 1.45 |
| ETNA-180 | 180600 | 31 | 9,3 | 3 | 2" | 9,03 | 3 | 2" | 1.45 |
| ETNA-200 | 200000 | 33 | 10,3 | 3 | 2" | 10,04 | 3 | 2" | 1.5 |
| ETNA-250 | 250000 | 39 | 12,9 | 3 | 2" | 12,54 | 3 | 2" | 1.6 |
| ETNA-270 | 270000 | 47 | 13,9 | 3 | 2" | 13,55 | 3 | 2" | 1.6 |
| ETNA-300 | 300000 | 15 | 15,4 | 3 | 2" | 15,05 | 3 | 2" | 1.7 |
| ETNA-350 | 350000 | 17 | 18 | 3 | 2 1/2" | 17,56 | 3 | 2 1/2" | 1.7 |
| ETNA-400 | 399900 | 18 | 20,5 | 3 | 2 1/2" | 20,09 | 3 | 2 1/2" | 1.7 |
| ETNA-460 | 460100 | 19 | 23,6 | 3 | 2 1/2" | 23,2 | 3 | 2 1/2" | 2.45 |
| ETNA-500 | 500000 | 21 | 25,6 | 3 | 2 1/2" | 24,8 | 3 | 2 1/2" | 2.45 |
| ETNA-580 | 580500 | 25 | 29,7 | 3 | 3" | 28,6 | 3 | 3" | 2.45 |
Габаритные размеры
| Модель | Размеры | Количество пластин | ||||
| H, мм | A, мм | E, мм | F, мм | Lt, мм | L | |
| 15-270 | 460 | 200 | 357 | 60 | 220 370 |
X 2.9+3 |
| 300-580 | 745 | 310 | 603 | 124 | 630 | 3.42+3.5 |
