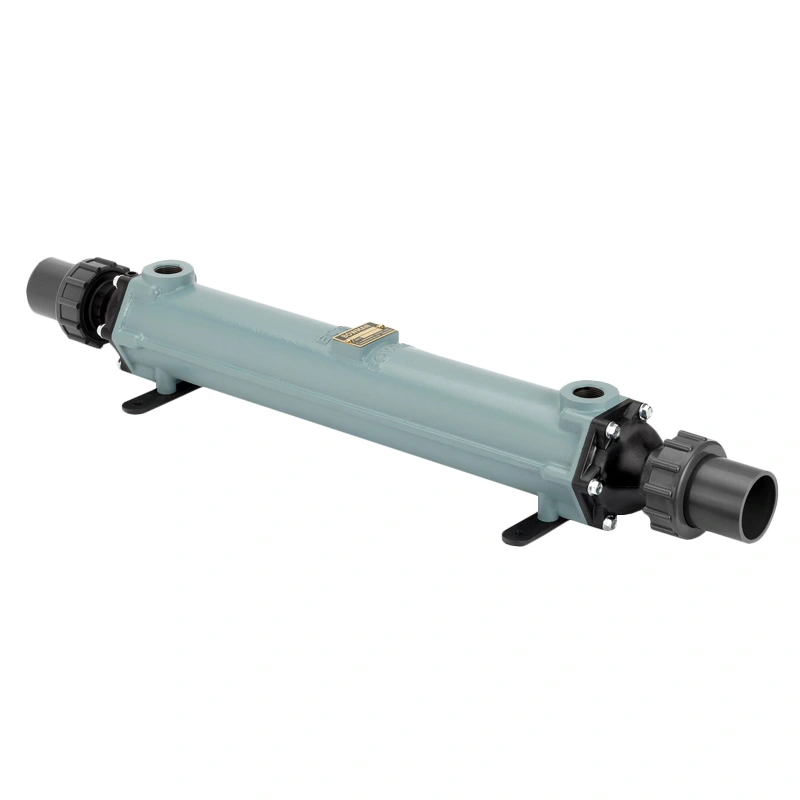

Теплообменники Bowman
Теплообменник прямоточного типа Bowman с трубками из купроникеля, титана или нержавеющей стали. Изготовлены из коррозионностойких медно-никелевых труб с бронзовыми концевыми крышками, благодаря чему пригоден для использования с хлорированной и морской водой, а также в горячих ваннах с минеральной водой.
Теплообменник Bowman может также использоваться для охлаждения бассейнов в странах с жарким климатом. Вода из охлаждающего теплообменника при этом пропускается через трубы теплообменника вместо воды из бойлера или воды из солнечных батарей, используемой для нагревания бассейнов.
Обладают повышенной долговечностью и надёжностью. Торцевую крышку и трубные пучки можно демонтировать для чистки.
Теплообменники из нержавеющей стали идеально подходят для применения в среде с плохим качеством воды из-за загрязнения или химикатов, использованных для её очистки. Их также можно использовать для борьбы с коррозионными свойствами некоторых синтетических масел и охлаждающих жидкостей.
Титан – идеальный материал для теплообменников для бассейнов, поскольку он невосприимчив к колебаниям уровня pH.
Особенности
- Доступные мощности от 40 до 1250 кВт (в данном каталоге представлены от 40 до 300 кВт)

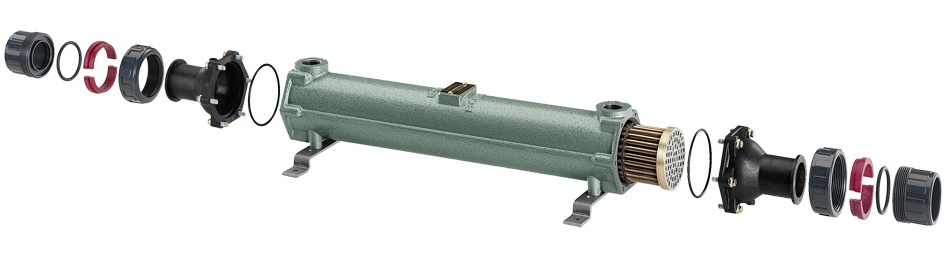

- Демонтируемый пучок трубок
- Композитные фланцы для подсоединения в линию
- Теплообменники могут работать как на нагрев, так и на охлаждение воды бассейна
- Большое количество трубок в пучке повышает теплопередачу
- Предусмотрена установка датчика температуры
- Подходит для вертикальной и горизонтальной установки
- Максимальное давление 3 бар
- Максимальная температура первичного контура 120°С
Технические характеристики
| Тип | Объём бассейна | Передача тепла температуры воды в бойлере 82°С |
Передача тепла температуры воды в бойлере 60°С |
Расход воды в бойлере | Максимальный расход воды в бассейне | Масса | ||
|---|---|---|---|---|---|---|---|---|
| м3 | кВт | кВт | м3/час | л/м | м3/час | л/м | кг | |
| ЕС8О-5113-1С | 40 | 20 | 12 | 2,1 | 35 | 9.0 | 150 | 3 |
| ЕС80-5113-1S/T* | 50 | 25 | 16 | 3 | 50 | 12 | 200 | 3,0 /2,7 |
| ЕС1ОО-5113-2С | 80 | 40 | 22 | 2,4 | 40 | 102 | 170 | 45 |
| ЕС1ОО-5113-2S/T* | 90 | 50 | 30 | 3 | 50 | 12 | 200 | 4,5 /4,0 |
| EC12O-5113-3C | 120 | 70 | 40 | 3,6 | 60 | 135 | 225 | 55 |
| EC12O-5113-3S/T* | 130 | 76 | 44 | 36 | 60 | 15 | 250 | 55/4,9 |
| FC1OO-5114-2C | 170 | 100 | 55 | 5,4 | 90 | 21 | 350 | 8,8 |
| FC1OO-5114-2S/T* | 180 | 108 | 60 | 5,4 | 90 | 22,8 | 380 | 8,8 /7,8 |
| FG100-5115-2С | 230 | 170 | 100 | 72 | 120 | 28,8 | 480 | 16 |
| FG100-5115-2S/T* | 250 | 190 | 110 | 8,4 | 140 | 33 | 550 | 16/14 |
| FG160-5115-5S/T* | 320 | 300 | 170 | 96 | 160 | 39 | 650 | 29/25 |
| GL140-3708-2С | 455 | 300 | 170 | 12,6 | 210 | 50,4 | 840 | 30 |
| GL140-3708-2S/T* | 478 | 320 | 180 | 13.5 | 225 | 54 | 900 | 30/27 |
| GK190-5117-ЗС | 660 | 556 | 310 | 192 | 320 | 75 | 1250 | 57 |
| GK190-5117-ЗТ | 750 | 630 | 360 | 21.6 | 360 | 96 | 1600 | 51 |
| JK190-5118-3C | 1000 | 780 | 440 | 28,6 | 475 | 114 | 1900 | 85 |
| JK190-5118-ЗТ | 1230 | 960 | 540 | 37,5 | 625 | 150 | 2500 | 76 |
| РК19О-5119-ЗС | 1500 | 1055 | 585 | 44 | 730 | 175 | 2900 | 120 |
| РК190-5119-ЗТ | 1680 | 1170 | 650 | 49,2 | 820 | 216 | 3600 | 106 |
*С = купроникель, S = нержавеющая сталь, Т = титан.

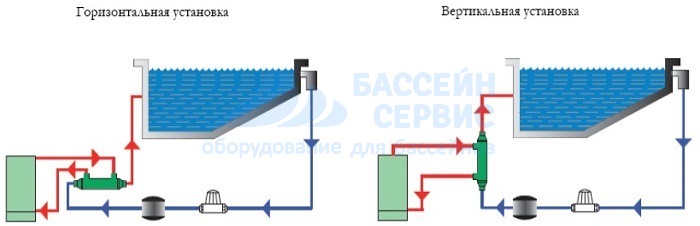

Схема монтажа

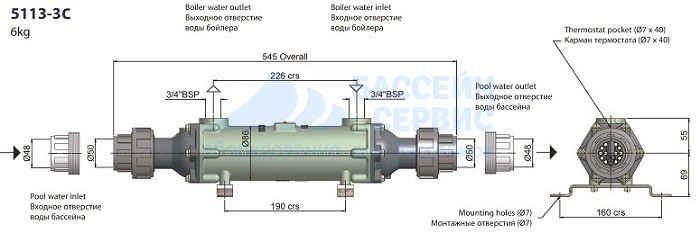

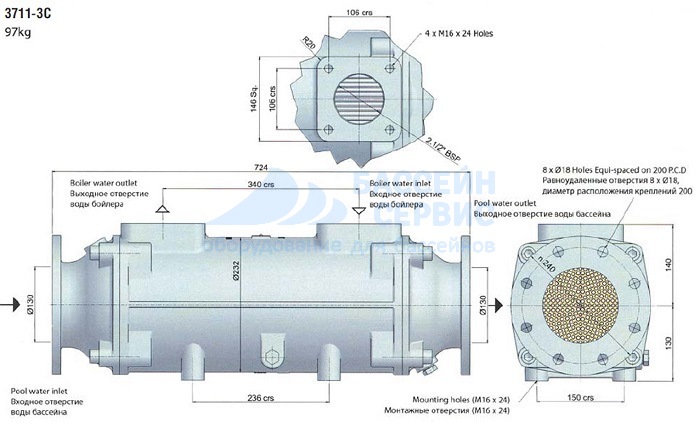

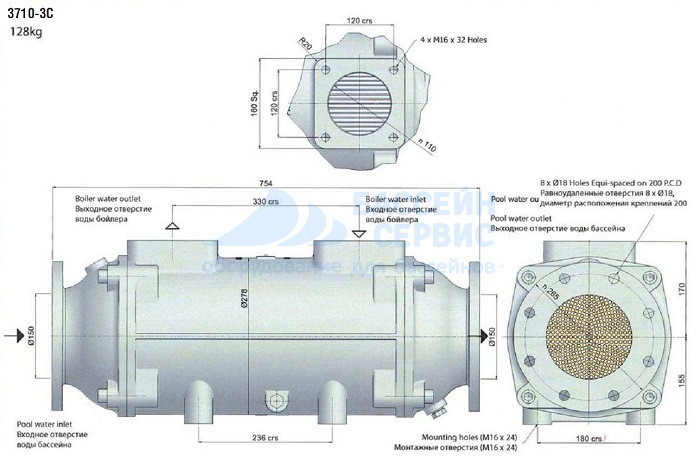

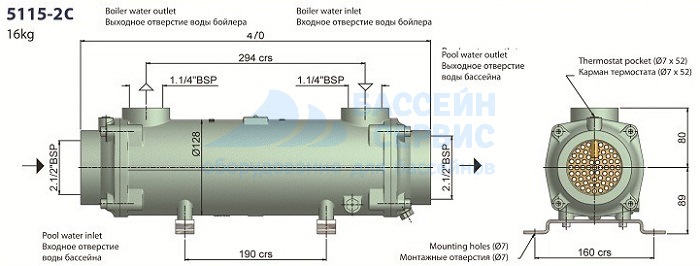

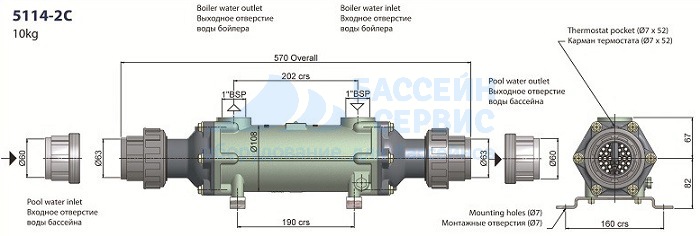

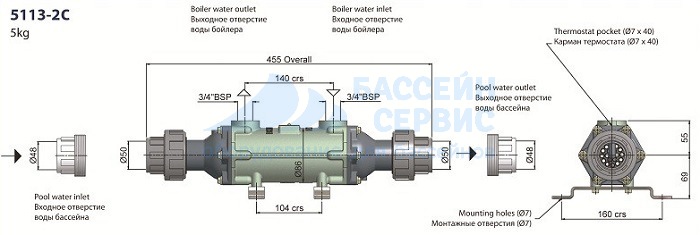

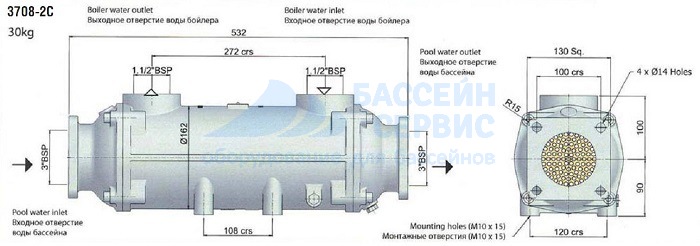

Габаритные размеры
Раньше были хорошие
очень прихотливы, если в них появился и остался воздух
Не допускайте моих ошибок при монтаже!
Они очень прихотливы, если в них появился и остался воздух. После двух теплообменников отправленных в помойку решил разобраться, почему такое плохое качество за такие деньги. Обратился в магазин bas.ru , где мне помогли разобраться с моей проблемой, когда я прислал им фото, как у меня смонтирован теплообменник. Оборудование у меня расположено выше уровня воды. Оказалось, что теплообменник был смонтирован в верхней точки без водяной петли, из-за чего в нем постоянно скапливался воздух, что приводило к разрушению трубок. Переделал монтаж, как порекомендовали теперь работает проблем нет уже больше 8 месяцев. Предыдущие не отработали и двух
