Теплообменники Elecro G2I HE
Теплообменники Elecro G2I для обогрева бассейнов. Имеет проверенный дизайн и надёжную конструкцию из нержавеющей стали, incoloy и полимера. Обеспечивает непревзойденно большую площадь теплообмена с минимальными теплопотерями. Оптимальное решение для применения с газовыми или топливными бойлерами, солнечными панелями и другими тепловыми агрегатами.
Модель оснащена трубками из сплава incoloy (состав железо-никель-хром-молибден-медь). Имеет высокую стойкость к коррозии, кислотам и повышенным температурам. Рекомендуется использовать с несолёной водой.
- Трубки: incoloy
- Корпус: нержавеющая сталь 316
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 131859 | G2I-HE-122 |  |
Теплообменник трубчатый Elecro G2I HE 122 кВт (incoloy + AISI-316L) | 79 505 % | |||
| 131860 | G2I-HE-30 | |
Теплообменник трубчатый Elecro G2I HE 30 кВт (incoloy + AISI-316L) | 35 815 % | |||
| 131861 | G2I-HE-49 | |
Теплообменник трубчатый Elecro G2I HE 49 кВт (incoloy + AISI-316L) | 44 346 % | |||
| 131862 | G2I-HE-85 | |
Теплообменник трубчатый Elecro G2I HE 85 кВт (incoloy + AISI-316L) | 57 942 % | |||
Особенности
- Фитинги из полимера и латуни
- Пучок трубок из сплава incoloy
- Максимальный КПД
- Подходит для обогрева небольших бассейнов
- Высокая стойкость к кислотам и коррозии, высоким температурам
- Рекомендуется использовать с несолёной водой
- Минимальный тепловые потери и большая площадь теплообмена
- Можно подключить цифровые и аналоговые комплекты контроля

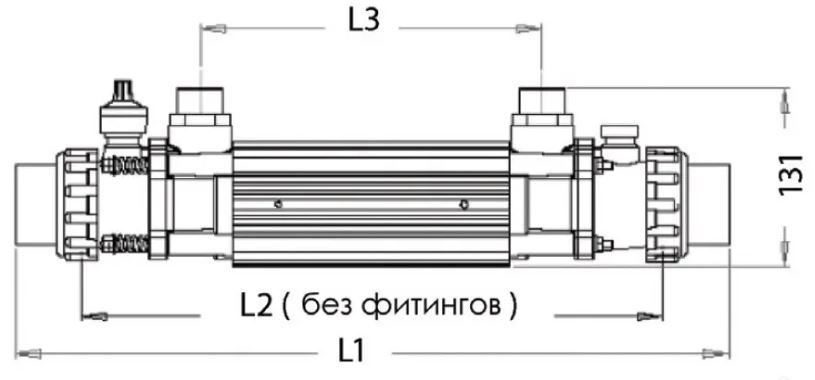

Габаритные размеры
.jpg)
| Модель | Стандартная выходная мощность, кВт | Размеры, мм | ||
|---|---|---|---|---|
| L1 | L2 | L3 | ||
| G2I-HE-30 | 30 | 540 | 426 | 247 |
| G2I-HE-49 | 49 | 710 | 596 | 417 |
| G2I-HE-85 | 85 | 840 | 726 | 547 |
| G2I-HE-122 | 122 | 1000 | 886 | 707 |

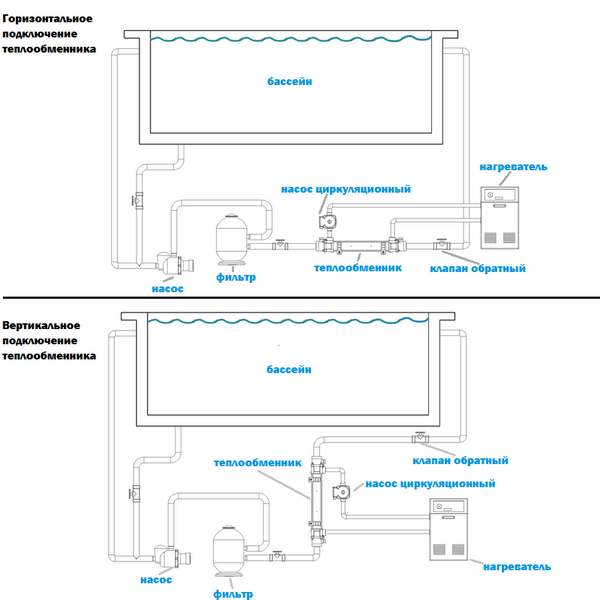

Схема подключения
.png)
Зависимость фактической тепловой мощности от разности температур и подведенных потоков
| Номинальная мощность |
Поток в бойлере, м3/ч |
Потеря давления в бойлере, бар | Поток в бассейне, м3/ч |
Потеря давления в бассейне, бар | ΔT 15ºC (кВт) | ΔT 20ºC (кВт) | ΔT 30ºC (кВт) | ΔT 40ºC (кВт) | ΔT 50ºC (кВт) | ΔT 60ºC (кВт) | ΔT 70ºC (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30-kW | 1.1 | 6.1 | 10 | 5.0 | 9 | 11 | 16 | 20 | 26 | 30 | 33 |
| 30-kW | 1.3 | 6.8 | 10 | 5.0 | 10 | 13 | 18 | 23 | 31 | 34 | 39 |
| 30-kW | 1.3 | 6.8 | 14 | 7.0 | 11 | 15 | 20 | 26 | 34 | 41 | 46 |
| 49-kW | 1.6 | 7.7 | 16 | 9.2 | 13 | 18 | 25 | 34 | 41 | 50 | 56 |
| 49-kW | 1.8 | 8.3 | 16 | 9.2 | 14 | 20 | 28 | 38 | 45 | 55 | 62 |
| 49-kW | 2.2 | 9.6 | 17 | 9.8 | 16 | 22 | 33 | 44 | 52 | 64 | 73 |
| 85-kW | 2.4 | 11.3 | 17 | 10.6 | 22 | 28 | 40 | 53 | 64 | 75 | 81 |
| 85-kW | 2.7 | 12.9 | 17 | 10.6 | 26 | 32 | 46 | 60 | 73 | 82 | 89 |
| 85-kW | 3.2 | 14.7 | 17 | 10.6 | 28 | 34 | 49 | 64 | 77 | 90 | 102 |
| 122-kW | 3.8 | 18.3 | 19 | 12.6 | 33 | 43 | 68 | 75 | 93 | 108 | 120 |
| 122-kW | 4.2 | 20.0 | 19 | 12.6 | 36 | 48 | 70 | 89 | 108 | 126 | 143 |
| 122-kW | 4.6 | 21.1 | 19 | 12.6 | 38 | 52 | 73 | 95 | 116 | 137 | 156 |
Комплектация:
- Теплообменник Elecro G2I HE 122
- Карман для термостата
- Соединительные фитинги
- Прокладка
- Заглушка
- Фитинги для первичного контура
- Обратный клапан
- Крепежная скоба
- Инструкция
