Теплообменники пластинчатые Max Dapra 13M-PWT
Пластинчатые теплообменники Max Dapra 13M-PWT обеспечивают эффективный нагрев воды в бассейне и рассчитаны для работы при температуре 60°С или 70°С.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
Технические характеристики
| Параметр | 14A/7B | 17A/10B | 25A/8B | 27A/10B | 26A/17B | 31A/18B | 35A/18B | 35A/22B | 46A/15B |
|---|---|---|---|---|---|---|---|---|---|
| Мощность | 400 кВт | 500 кВт | 600 кВт | 700 кВт | 800 кВт | 900 кВт | 1000 кВт | 1100 кВт | 1200 кВт |
| Перв. конт., вход/выход | 70/41°C | 70/41°C | 70/37,2°C | 70/36°C | 70/38°C | 70/37°C | 70/36,2°C | 70/35,6°C | 70/35°C |
| Втор. конт., вход/выход | 20/47,5°C | 20/47°C | 20/46°C | 20/44°C | 20/44,6°C | 20/44,2°C | 20/42,7°C | 20/41,6°C | 20/43,5°C |
| Мощность | 310 кВт | 390 кВт | 470 кВт | 550 кВт | 630 кВт | 710 кВт | 790 кВт | 860 кВт | 940 кВт |
| Перв. конт., вход/выход | 60/37,45°C | 60/37°C | 60/34,2°C | 60/33°C | 60/35°C | 60/34°C | 60/33,4°C | 60/33°C | 60/32,5°C |
| Втор. конт., вход/выход | 20/41,4°C | 20/41°C | 20/40,2°C | 20/39°C | 20/39,4°C | 20/39°C | 20/38°C | 20/37°C | 20/38,5°C |
| Поток, первичный контур | 12 м3/ч | 15 м3/ч | 16 м3/ч | 18 м3/ч | 22 м3/ч | 24 м3/ч | 26 м3/ч | 28 м3/ч | 30 м3/ч |
| Поток, вторичный контур | 12,5 м3/ч | 16 м3/ч | 20 м3/ч | 25 м3/ч | 28 м3/ч | 32 м3/ч | 38 м3/ч | 44 м3/ч | 44 м3/ч |
| Гидравл. сопротивл., перв. конт. | 0,27 бар | 0,24 бар | 0,20 бар | 0,20 бар | 0,19 бар | 0,18 бар | 0,19 бар | 0,18 бар | 0,20 бар |
| Гидравл. сопротивл., втор. конт. | 0,31 бар | 0,29 бар | 0,34 бар | 0,40 бар | 0,33 бар | 0,34 бар | 0,42 бар | 0,46 бар | 0,46 бар |
| Число пластин | 21 | 27 | 33 | 37 | 43 | 49 | 53 | 57 | 61 |
| Площадь | 2,38 м2 | 3,13 м2 | 3,88 м2 | 4,38 м2 | 5,13 м2 | 5,88 м2 | 6,38 м2 | 6,88 м2 | 7,38 м2 |
| Материал пластин | AISI-316 | AISI-316 | AISI-316 | AISI-316 | AISI-316 | AISI-316 | AISI-316 | AISI-316 | AISI-316 |
| Макс. рабочая температура | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C |
| Макс. рабочее давление | 10 бар | 10 бар | 10 бар | 10 бар | 10 бар | 10 бар | 10 бар | 10 бар | 10 бар |
| Вес без воды, AISI 316 | 100 кг | 104 кг | 108 кг | 111 кг | 116 кг | 120 кг | 123 кг | 126 кг | 128 кг |
| Вес без воды, титан | 94 кг | 97 кг | 99 кг | 101 кг | 104 кг | 107 кг | 108 кг | 110 кг | 112 кг |

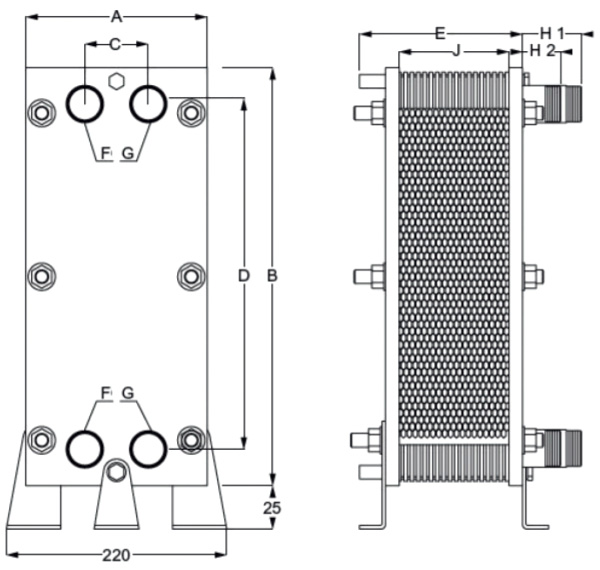

Габаритные размеры
.jpg)
| Модель | Артикул AISI | Артикул Ti | A | B | C | D | E | H1 / F | H2 / G | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 14A/7B | 10 14 11 | 10 14 35 | 310 мм | 725 мм | 125 мм | 600 мм | 350 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 71 мм |
| 17A/10B | 10 14 12 | 10 14 36 | 310 мм | 725 мм | 125 мм | 600 мм | 350 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 91 мм |
| 25A/8B | 10 14 13 | 10 14 37 | 310 мм | 725 мм | 125 мм | 600 мм | 350 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 112 мм |
| 27A/10B | 10 14 14 | 10 14 38 | 310 мм | 725 мм | 125 мм | 600 мм | 350 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 125 мм |
| 26A/17B | 10 14 15 | 10 14 39 | 310 мм | 725 мм | 125 мм | 600 мм | 450 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 146 мм |
| 31A/18B | 10 14 16 | 10 14 40 | 310 мм | 725 мм | 125 мм | 600 мм | 450 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 166 мм |
| 35A/18B | 10 14 17 | 10 14 41 | 310 мм | 725 мм | 125 мм | 600 мм | 450 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 180 мм |
| 35A/22B | 10 14 18 | 10 14 42 | 310 мм | 725 мм | 125 мм | 600 мм | 450 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 193 мм |
| 46A/15B | 10 14 19 | 10 14 43 | 310 мм | 725 мм | 125 мм | 600 мм | 450 мм | 58 мм / 2 1/2" | 58 мм / 2 1/2" | 207 мм |
