Вертикальные теплообменники Pahlen Maxi-Flo
Теплообменник Pahlen Maxi-Flo предназначен для нагрева воды плавательных бассейнов, а также может использоваться в других целях, в тех случаях, когда необходимо обеспечить высокую производительность при низком перепаде давлений. Теплоносителем является горячая вода из котла. Особенно актуален при строительстве уличного бассейна.
Все модели могут устанавливаться вместе с бойлерами, тепловыми насосами, солнечными панелями или другими источниками тепла.

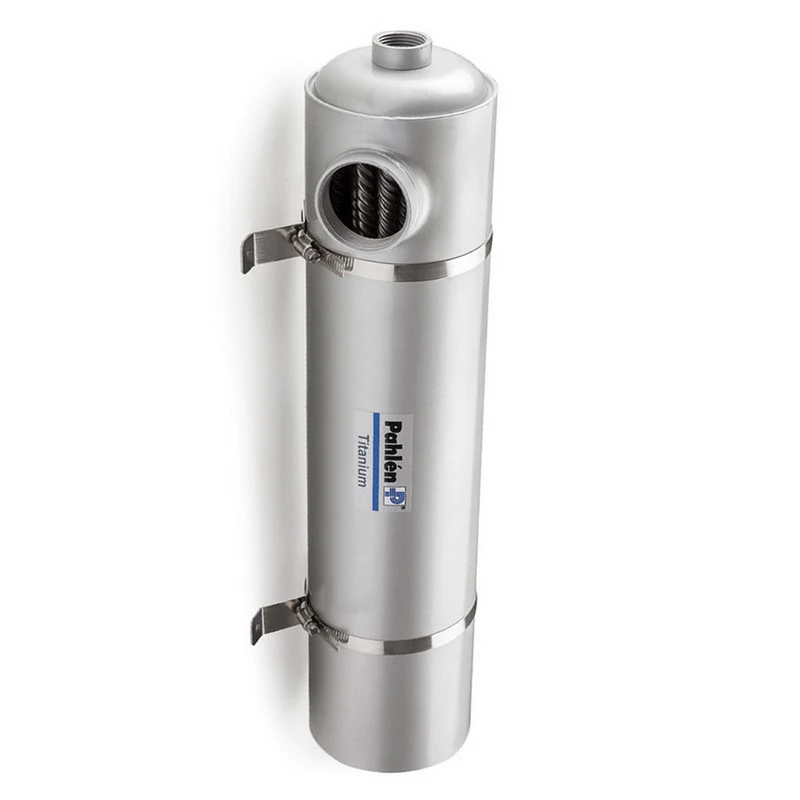

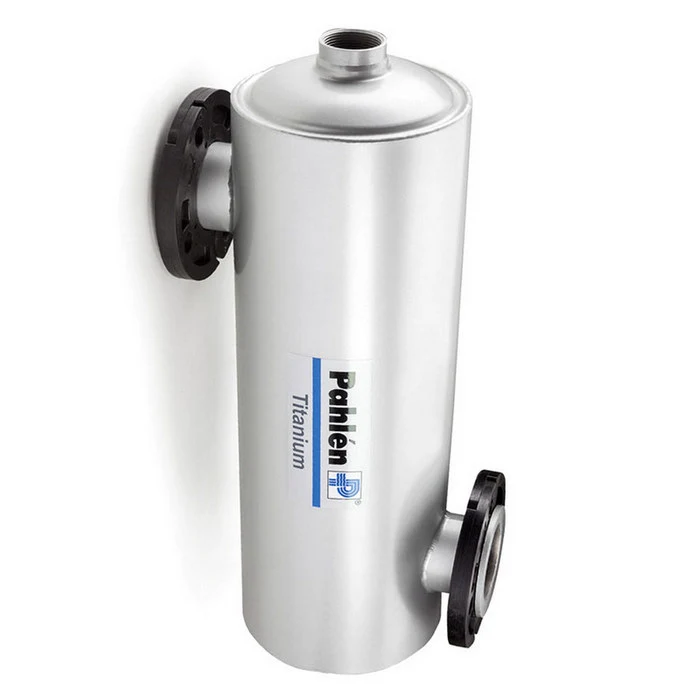

Maxi-Flo Titanium – трубчатый теплообменник из титана для установок, в которых требуется повышенная надёжность оборудования. Идеально подходит для использования в бассейнах с солёной водой или там, где используется солевой хлоратор.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 152644 | ph-11365 |  |
Теплообменник 40 кВт Maxi-Flo Pahlen /11365/ | 41 866 % | |||
| 139943 | ph-11366 | |
Теплообменник вертикальный Pahlen Maxi-Flo, 60 кВт, вертикальный | 57 068 % | |||
| 139942 | ph-11367 | |
Теплообменник вертикальный Pahlen Maxi-Flo, 75 кВт, вертикальный | 68 407 % | |||
| 178430 | ph-11368 | |
Теплообменник вертикальный Pahlen Maxi-Flo MF400 сталь 120 кВт (11368) | 94 664 | |||
| 148324 | PH-11377 |  |
Теплообменник титановый Pahlen Maxi-Flo MFT 260 titanium, 75 кВт (11377) | 123 913 % | |||
| 148325 | PH-11380 |  |
Теплообменник титановый Pahlen Maxi-Flo MFT 680 titanium, 200 кВт (11380) | 343 451 % | |||
Технические характеристики
| Наименование параметра | Ед.изм. | Значение параметра | |||||
|---|---|---|---|---|---|---|---|
| MF135 (40кВт) | MF200 (60кВт) | MF260 (75 кВт) | MF400 (120 кВт) | MFT260 (75 кВт) | MFT680 (200 кВт) | ||
| Температура воды | ºС | +2…+30 | +2…+30 | +2…+30 | +2…+30 | +2…+30 | +2…+30 |
| Температура теплоносителя | ºС | 60…90 | 60…90 | 60...90 | 60...90 | 60...130 | 60...130 |
| Номинальная мощность | кВт | 40 | 60 | 75 | 120 | 75 | 200 |
| Площадь поверхности теплообмена | м2 | 0,6 | 0,7 | 0,8 | 1,0 | 0,77 | 2,11 |
| Номинальный расход в первичном контуре теплообменника | м3/ч | 1,5 | 1,8 | 2,1 | 3,0 | 2,1 | 5,7 |
| Номинальная потеря напора в первичном контуре теплообменника | м | 0,05 | 0,15 | 0,4 | 0,5 | 0,9 | 0,1 |
| Максимальное давление в первичном контуре теплообменника | бар | 10 | 10 | 10 | 10 | 10 | 10 |
| Номинальный расход во вторичном контуре теплообменника | м3/ч | 12 | 15 | 18 | 21,6 | 18 | 36 |
| Номинальная потеря напора во вторичном контуре теплообменника | м | 0,8 | 1,4 | 1,8 | 2,4 | 1,8 | 3 |
| Максимальное давление во вторичном контуре теплообменника | бар | 10 | 10 | 10 | 10 | 5 | 5 |
| Диаметр подсоединяемого трубопровода не менее | мм | 50 | 50 | 63 | 63 | ВР 1" / ВР 2" | ВР 2" / ВР 2 1/2" |
| Объём уличного бассейна | м3 | 40 | 60 | 75 | 120 | 75 | 200 |
| Объём бассейна в помещении | м3 | 53 | 80 | 100 | 160 | 98 | 260 |
| Вес | кг | 3,4 | 4,5 | 5,6 | 9,3 | 9,8 | 23,8 |
Параметры воды
| Наименование параметра | Значение параметра |
|---|---|
| Содержание в воде хлора не более, мг/л | 3 |
| Содержание в воде хлоридов не более, мг/л | 150 |
| Значение рН воды, мг/л | 7,2-7,6 |
| Щелочность воды, мг/л | 60-120 |
| Кальциевая жёсткость воды, мг/л | 200-1000 |
*Максимальная рабочая температура 130°C.

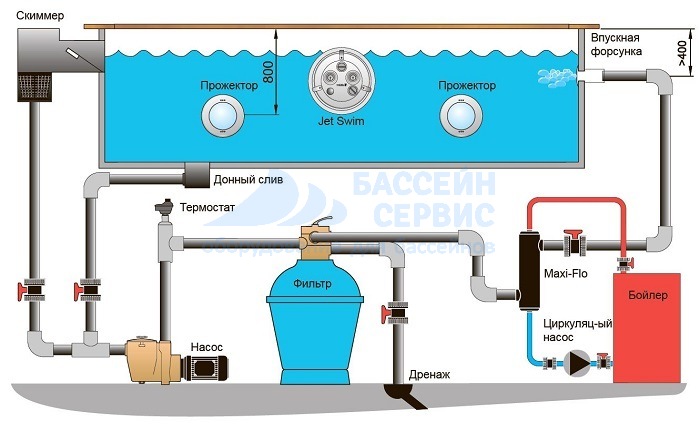

Схема монтажа

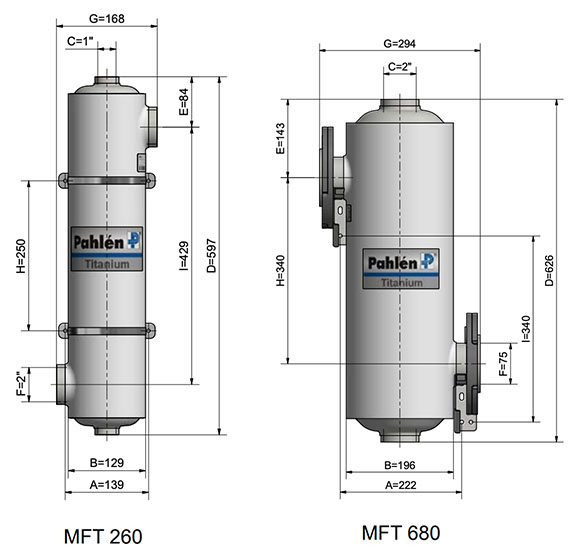

Габаритные размеры
| Артикул | Модель | Размеры | |||||
|---|---|---|---|---|---|---|---|
| A, мм | B, мм | C, дюйм | D, мм | E, мм | F, дюйм | ||
| 1005003 | 11365 / MF135 | 139 | 129 | 1" | 355 | 92 | 1 1/2" |
| 1005026 | 11366 / MF200 | 139 | 129 | 1" | 485 | 92 | 1 1/2" |
| 1005004 | 11367 / MF260 | 139 | 129 | 1" | 600 | 85 | 2" |
| 1005001 | 11368 / MF400 | 139 | 129 | 1 1/2" | 1070 | 85 | 2" |
.jpg)
- Руководство по эксплуатации теплообменника Pahlen MF 135
- Руководство по эксплуатации теплообменника Pahlen MF 260
- Руководство по эксплуатации теплообменника Pahlen MF 400
- Инструкция по установке теплообменников Maxi-Flo 11365, 11366, 11367, 11368
- Руководство по эксплуатации на шестиходовой вентиль AstralPool
