Теплообменники Secespol B-line
Теплообменники для бассейнов Secespol B-line - кожухотрубные теплообменники, характеризующиеся высокой эффективностью теплообмена. Идеальное решение для установок с интенсивным потоком, в первую очередь для бассейнов различных типов и размеров.
Благодаря гофрированным трубам генерируется турбулентный поток, усиливающий теплообмен и улучшающий самоочистку теплообменника от отложений.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 176999 | 0170-0001 |  |
Теплообменник Secespol B45, 26 кВт | 44 543 | |||
| 177000 | 0170-0002 | |
Теплообменник Secespol B70, 40 кВт | 47 403 | |||
| 177001 | 0170-0003 | |
Теплообменник Secespol B130, 50 кВт | 50 264 | |||
| 177002 | 0170-0004 | |
Теплообменник Secespol B180, 66 кВт | 68 244 | |||
| 177003 | 0170-0005 | |
Теплообменник Secespol B250, 92 кВт | 72 739 | |||
| 177004 | 0170-0006 | |
Теплообменник Secespol B300, 115 кВт | 76 009 | |||
| 179311 | 0170-0007 | |
Теплообменник Secespol B500, 175 кВт | 106 564 | |||
| 179312 | 0170-0071 | |
Теплообменник Secespol B1000, 250 кВт | 172 311 | |||
Особенности
- высокая скорость потока при низких потерях давления - нет необходимости в использовании байпасов
- гофрированные трубы диаметром 8 мм интенсифицируют теплообмен и уменьшают образование отложений
- стойкость к агрессивным коррозионным веществам
- компактные размеры
- сварная конструкция исключает риск протечки
- нержавеющая сталь 316/1.4404

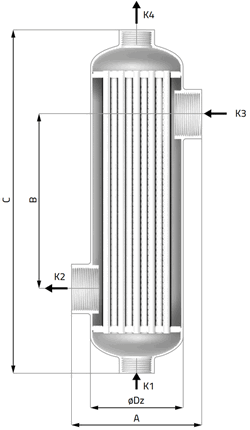

Габаритные размеры
| Тип | Площадь теплообмена |
Объём со стороны трубок |
Объём со стороны кожуха |
Масса | Размеры | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | ØDz | K1, K4 | K2, K3 | |||||
| м2 | л | л | кг | мм | мм | мм | мм | |||
| B45 | 0,11 | 0,52 | 0,48 | 2,10 | 122,0 | 75,0 | 289,5 | 80,0 | G 3/4” | G 1” |
| B70 | 0,18 | 0,64 | 0,84 | 3,00 | 122,0 | 175,0 | 389,5 | 80,0 | G 3/4” | G 1 1/2” |
| B130 | 0,23 | 0,70 | 0,98 | 3,30 | 122,0 | 225,0 | 439,5 | 80,0 | G 3/4” | G 1 1/2” |
| B180 | 0,38 | 1,21 | 1,38 | 4,60 | 143,6 | 193,0 | 379,0 | 101,6 | G 1” | G 1 1/2” |
| B250 | 0,55 | 1,48 | 1,99 | 5,80 | 143,6 | 323,0 | 509,0 | 101,6 | G 1” | G 1 1/2” |
| B300 | 0,73 | 1,76 | 2,58 | 7,30 | 143,6 | 451,0 | 637,0 | 101,6 | G 1” | G 1 1/2” |
| B500 | 1,37 | 2,76 | 4,81 | 12,40 | 143,6 | 884,0 | 1103,0 | 101,6 | G 1” | G 2” |
| B1000 | 1,97 | 4,55 | 7,78 | 23,50 | 190,0 | 598,0 | 943,0 | 139,7 | G 2” | G 2” |
Технические характеристики
| Температура источника тепла |
Температура воды бассейна |
B45 | B70 | B130 | B180 | B250 | B300 | B500 | B1000 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| °C | °C | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт | кВт |
| 40 | 20 | 6 | 10 | 10 | 16 | 20 | 22 | 25 | 25 | 35 | 44 | 50 | 75 | 75 | 125 |
| 50 | 20 | 10 | 16 | 18 | 26 | 32 | 36 | 42 | 43 | 55 | 70 | 80 | 110 | 120 | 200 |
| 60 | 20 | 14 | 22 | 26 | 36 | 44 | 50 | 59 | 61 | 75 | 96 | 110 | 145 | 165 | 275 |
| 70 | 20 | 18 | 28 | 34 | 46 | 56 | 64 | 76 | 79 | 95 | 122 | 140 | 180 | 210 | 350 |
| 80 | 20 | 22 | 34 | 42 | 56 | 68 | 78 | 93 | 97 | 115 | 148 | 170 | 215 | 255 | 425 |
| 90 | 20 | 26 | 40 | 50 | 66 | 80 | 92 | 110 | 115 | 135 | 174 | 200 | 250 | 300 | 500 |
| м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | м3/ч | ||
| вода в бассейне | скорость потока | 12 | 12 | 12 | 12 | 15 | 12 | 15 | 12 | 15 | 12 | 13 | 15 | 15 | 20 |
| источник тепла | 3 | 3 | 3 | 4 | 5 | 4 | 5 | 4 | 5 | 4 | 5 | 4 | 5 | 10 | |
| кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | кПа | ||
| вода в бассейне | потеря давления | 14 | 12 | 15 | 7 | 11 | 10 | 14 | 12 | 18 | 19 | 22 | 7 | 7 | 12 |
| источник тепла | 2 | 3 | 4 | 2 | 3 | 3 | 5 | 4 | 6 | 5 | 7 | 2 | 3 | 9 | |
| объём бассейна [м3] | до 15 | 15-25 | 25-40 | 40-55 | 55-75 | 75-90 | 90-160 | 140-280 | |||||||
