Теплообменники Secespol REV

арт 0169-0006 | Теплообменник Secespol REV250S, 34 кВт, корпус нерж. сталь

Теплообменник Secespol для бассейнов Secespol - это кожухотрубный теплообменник, предназначенный для работы в бассейных установках и представляет собой проточное устройство, с противоточным прохождением теплоносителя в трубах и нагреваемой среды в межстенном пространстве кожуха. Использование возвратного днища внутри теплообменника позволило получить 3-проходную конструкцию по горячей стороне.

Поверхность теплообмена образуют гофрированные трубы Ø8x0,6, которые заканчиваются двумя сеточными стенками, расположенными внутри кожуха теплообменника. Теплообменники представляют собой не разборную сварную конструкцию. Теплообменники REV производятся в двух версиях материалов – из нержавеющей стали (версия S) и из титана. Теплообменники из титана особенно устойчивы к действию агрессивных агентов, поэтому могут быть использованы также для работы с солёной водой и другими.

Код	Артикул	Инфо	Цена, ₽	Купить
189409	0169-0006	Теплообменник Secespol REV250S, 34 кВт, корпус нерж. сталь	71 400	– +
189410	0169-0008	Теплообменник Secespol REV500S, 63 кВт, корпус нерж. сталь	79 031	– +
189411	0169-0010	Теплообменник Secespol REV1000S, 105 кВт, корпус нерж. сталь	93 414	– +

В конструкции теплообменников типа REV основной акцент делается на улучшение параметров теплообмена. Требуемый эффект достигается благодаря использованию трёхходовой конструкции со стороны труб, позволяющей более эффективно использовать источник тепла. За счёт этого теплообменники типа REV отлично подходят для использования с тепловыми насосами, солнечными системами, а также с традиционными источниками тепла, например, газовыми котлами.

При прохождении воды из бассейна через теплообменник по короткому каналу, давление падает незначительно, а использование гофрированных труб увеличивает турбулентность потока, что способствует увеличению теплопередачи. Титановые модели теплообменников типа REV особенно устойчивы к агрессивным средам, следовательно, могут использоваться с солёной водой (модели из титана).

Теплообменники тип REV разработаны в основном для использования в системах подогрева воды в бассейне. Теплообменники также могут использоваться в технологических системах, системах кондиционирования, в которых в качестве рабочего агента применяется вода, гликоль или масло. Благодаря используемому материалу, теплообменники особенно эффективны в случае нагрева (охлаждения) коррозионной воды, содержащей свободный кислород, агрессивный углекислый газ, хлорид- и сульфат-ионы с концентрацией до 150 мг/дм3 (до 1000 мг/дм3 для теплообменников из титана). В закрытых системах необходимо использовать очищенную воду, а в открытых - очистные устройства.

Преимущества

Уникальная трёхходовая конструкция со стороны труб обеспечивает более полное использование тепловой энергии источника и достижение лучших условий теплообмена.
Незначительный перепад давления со стороны кожуха (бассейна).
Титановые модели предназначены для бассейнов с солёной водой.
Гофрированные трубы усиливают теплообмен.
Отлично подходят для работы с тепловыми насосами и солнечными системами.

Максимальная эффективность

Температура на входе источника тепла, °C	Температура на выходе воды из бассейна, °C	REV250, кВт	REV350, кВт	REV500, кВт	REV750, кВт	REV1000, кВт
40	32	11	17	22	32	37
40	30	14	20	27	40	46
50	32	26	38	50	72	83
50	30	29	42	55	79	92
60	36	37	52	68	96	110
60	38	34	48	63	88	105
		м³/час	м³/час	м³/час	м³/час	м³/час
Вода в бассейне	Скорость потока	10	10	12	13	15
Источник тепла	Скорость потока	3	3,5	3,5	4	4
		kPa	kPa	kPa	kPa	kPa
Вода в бассейне	Потеря давления	20	20	29	34	45
Источник тепла	Потеря давления	12	17	20	30	35
Объём бассейна, м³		40-70	60-100	80-120	110-160	150-200

Конструкция

Трёхходовая конструкция с возвратной головкой.
Гофрированные трубы диаметром 8 мм.
Сварная конструкция из титана (REV) или нержавеющей стали 316L / 1.4404 (REV S).

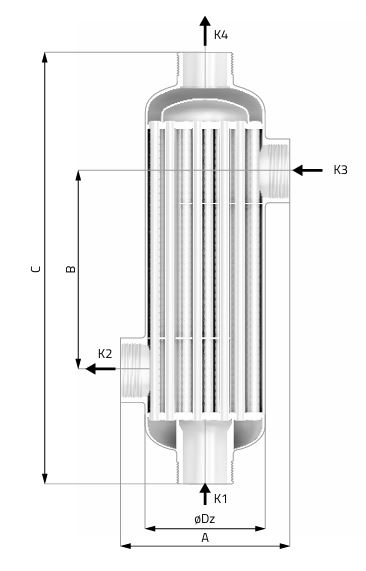

Технические характеристики и габаритные размеры

K1/K4: вход/выход теплоносителя – наружная резьба G 11/2".
K3/K2: вход/выход воды из бассейна – внутренняя резьба G 11/2".

Тип	Площадь теплообмена, м²	Объём со стороны трубок, л	Объём со стороны кожуха, л	Масса, кг	Материал	Размеры, мм
Тип	Площадь теплообмена, м²	Объём со стороны трубок, л	Объём со стороны кожуха, л	Масса, кг	Материал	А	В	С	Ø Dz
REV250	0.29	0.81	1.26	2.1	Титан	140	170	353	101,6
REV350	0.41	0.99	1.76	2.7	Титан	140	270	453	101,6
REV500	0.59	1.27	2.53	3.5	Титан	140	420	603	101,6
REV750	0.89	1.73	3.77	4.9	Титан	140	670	853	101,6
REV1000	1.18	2.19	5.03	6.2	Титан	140	920	1103	101,6
REV250S	0.29	0.81	1.26	3.8	Нержавеющая сталь	140	170	353	101,6
REV350S	0.41	0.99	1.76	4.8	Нержавеющая сталь	140	270	453	101,6
REV500S	0.59	1.27	2.53	6.3	Нержавеющая сталь	140	420	603	101,6
REV750S	0.89	1.73	3.77	8.7	Нержавеющая сталь	140	670	853	101,6
REV1000S	1.18	2.19	5.03	11.1	Нержавеющая сталь	140	920	1103	101,6
