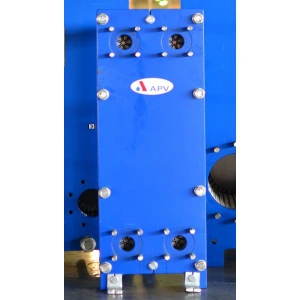

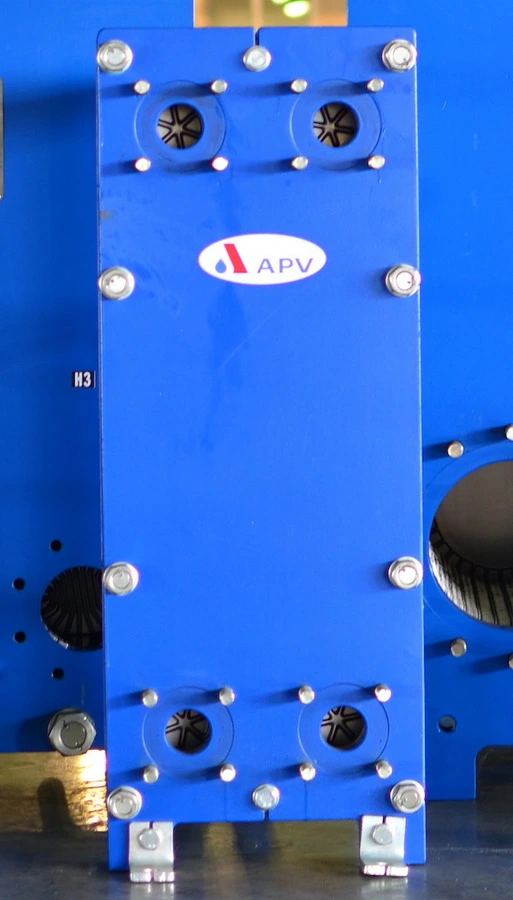

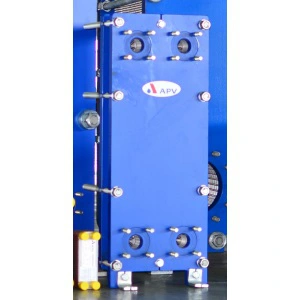

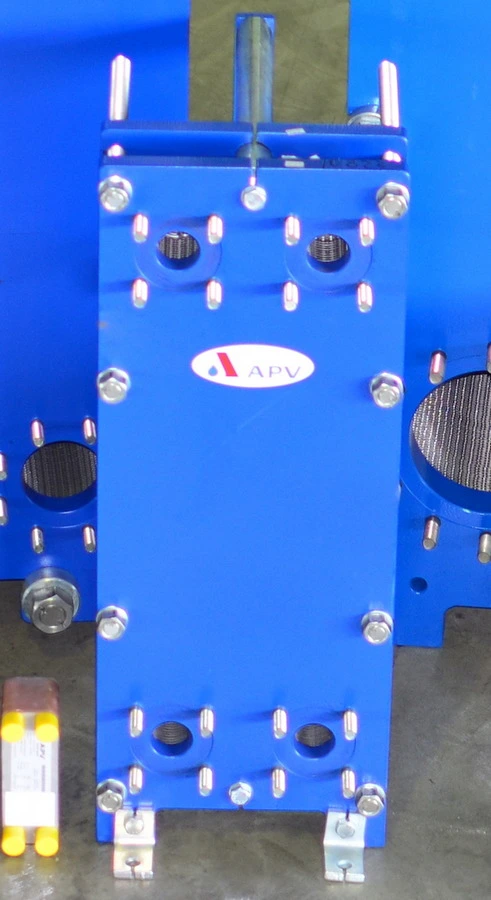

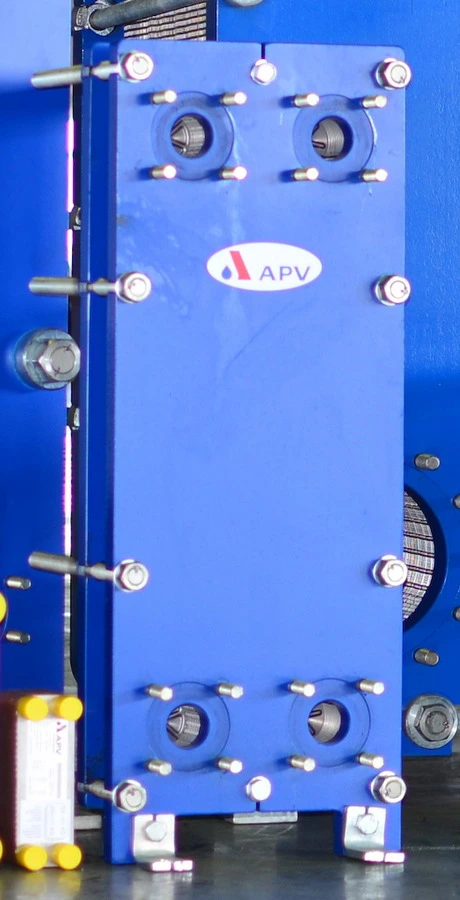

Теплообменники пластинчатые разборные Теплотекс 32-M
Теплообменник пластинчатый разборный Теплотекс 32-M — аппарат, предназначенный для выполнения процесса передачи тепловой энергии теплоносителя потребителю. Подсоединение 1 1/4". Эффективная площадь теплопередачи в диапазоне 0,72–7,68 м2.
Применение: коммунальное хозяйство, технологические линии в химических, нефтяных, морских, пищевых предприятиях.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 139814 | AF19924-1 |  |
Теплообменник Теплотекс 32-M, 16 бар, 11 пластин, подогреватель 50 кВт | 74 276 | |||
| 139815 | AF19924-2 | |
Теплообменник Теплотекс 32-M, 16 бар, 13 пластин, подогреватель 100 кВт | 76 756 | |||
| 139816 | AF19924-3 | |
Теплообменник Теплотекс 32-M, 16 бар, 25 пластин, подогреватель 200 кВт | 106 516 | |||
| 179497 | JL91263-1 | |
Теплообменник Теплотекс 32-M, 16 бар, 11 пластин, 780 x 200 x 295 мм | 80 133 | |||
| 180040 | JL98232-1 | |
Теплообменник Теплотекс 32-M, 16 бар, 45 пластин, 780 x 200 x 445 мм | 147 231 | |||
| 180605 | JL100284-1 | |
Теплообменник Теплотекс-32-M, 16 бар, 53 пластины, 780 x 200x 445 мм | 181 485 | |||
| 184206 | DA11280-3 | |
Теплообменник Теплотекс-32-M, 16 бар, 19 пластин, 780 x 200 x 295 мм, 66 кг, ГВС | 107 262 | |||
| 184207 | DA11280-1 | |
Теплообменник Теплотекс-32-M, 16 бар, 13 пластин, 780 x 200 x 295 мм, 63 кг, Отопление | 94 527 | |||
| 184208 | DA11280-2 | |
Теплообменник Теплотекс-32-M, 16 бар, 55 пластин, 780 x 200 x 595 мм, 85 кг, Вентиляция | 211 626 | |||
Разборный пластинчатый теплообменник Теплотекс 32-М используется в жидких средах, а также в качестве конденсаторов пара.
Наиболее возможное рабочее давление составляет 16 бар, наиболее возможная рабочая температура составляет 200 °С. В ходе использования гофрированных пластин достигается наибольшая эффективность при передаче тепла, потому как они обладают низким термосопротивлением.
Сферой использования указанных теплообменников может являться: ГВС (горячее водоснабжение), отопление, перерабатывающая промышленность, военная промышленность, машиностроение и металлургия.
Технические характеристики
| Толщина пластины, мм | Площадь пластины, м2 | Количество пластин в пакете | Площадь теплообмена, м2 | Давление, кгс/см2 | Максимальная масса, кг без воды | |||
|---|---|---|---|---|---|---|---|---|
| Мин | Макс | Мин | Макс | Максимальное расчётное | Пробное | |||
| 0,5 | 0,08 | 11 | 30 | 0,72 | 2,24 | 16 | 21 | 68 |
| 31 | 58 | 2,32 | 4,48 | 82 | ||||
| 59 | 98 | 4,56 | 7,68 | 103 | ||||

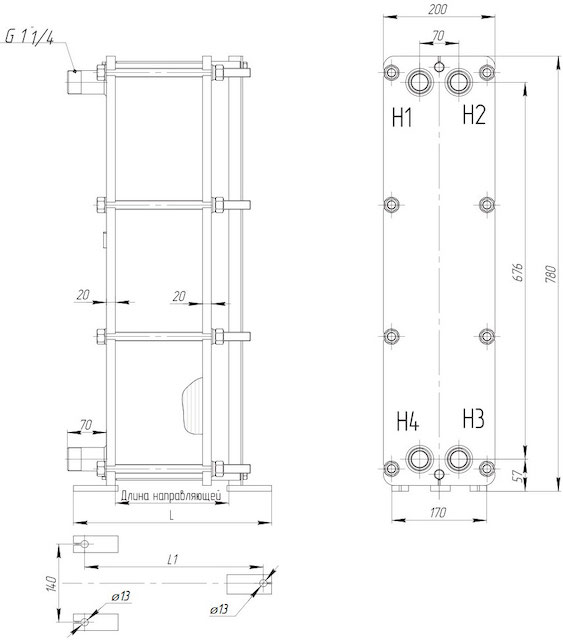

Габаритные размеры
.jpg)
|
Номер направляющей |
Размеры | |
|---|---|---|
| L1, мм | L, мм | |
| 1 | 245 | 295 |
| 2 | 395 | 445 |
| 3 | 545 | 595 |
Преимущества
- Широкий диапазон мощности теплообменников.
- Возможно изготовление моноблоков, теплообменников в специальном исполнении.
- Работают в различных температурных режимах.
- Простота обслуживания. При засорении пластинчатый теплообменник может быть разобран, промыт и собран.
- Низкая загрязняемость поверхности теплообмена вследствие высокой турбулентности жидкостей, образуемой рифлением.
Особенности пластин
Пластины теплообменников Теплотекс имеют ряд достоинств по сравнению с пластинами других производителей теплообменного оборудования:
- Каналы пластин имеют несколько большее поперечное сечение, чем у разборных пластинчатых теплообменников других фирм, производящих теплообменные аппараты. Благодаря этому они медленнее засоряются. Это позволяет существенно сократить затраты на сервисное обслуживание разборного пластинчатого теплообменного аппарата, прибегать к промывке теплообменника.
- На пластинах разборного пластинчатого теплообменника, в распределительной части возле отверстий сделана специальная насечка, которая позволяет выровнять сопротивление по ширине канала и обеспечить равномерное обтекание рабочей поверхности пластины разборного пластинчатого теплообменника, исключив застойные зоны.
- Теплотекс производит пластины с так называемой клемпинговой системой, которая делает конструкцию разборного теплообменного аппарата более жёсткой. Специальная штамповка по углам пластин теплообменника упрощает их центровку в пакете. Это особенно актуально, если теплообменный аппарат состоит из большого количества пластин.
- Надёжная фиксация прокладок.
- Конструкция гофры обеспечивает равномерное распределение потока.
Преимущества использования теплообменников при обогреве бассейна
Использование теплообменника для бассейна — наиболее целесообразный и экономичный способ обеспечения его обогрева, так как конструкция такого аппарата отличается:
- компактностью и надёжностью;
- простотой монтажного подключения;
- минимальными затратами на обслуживание;
- высоким КПД и уровнем энергоэффективности;
- продолжительным сроком эксплуатации;
- разнообразием габаритов и конструкций.
