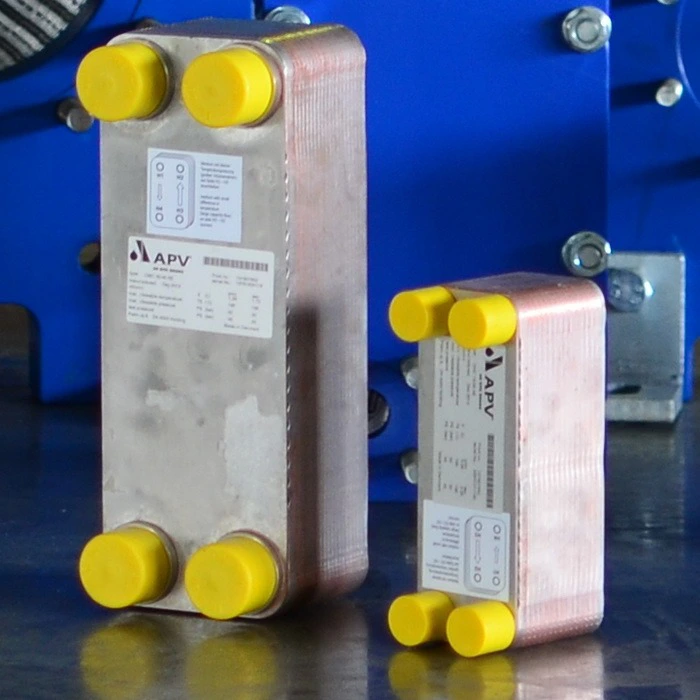

Паяные пластинчатые теплообменники "Теплотекс АПВ" отличаются неразборной и механически прочной конструкцией и собирается из тонких штампов, которые изготавливаются из легированных сталей, имеют специфический рифленый профиль и 10-й класс шероховатости поверхности.
Монолитный внешний корпус и отсутствие резиновых уплотнений предопределяют абсолютную герметичность и низкие потери давления.
Соприкасающиеся с рабочей средой детали теплообменника выполнены из нержавеющей стали марки 1.4401 (AISI 316) или 1.4404 (AISI 316L). Материал припоя: медь 99,9%.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 139585 | TX-B19C10H |  |
Теплообменник пластинчатый паяный Теплотекс B-19-C (10H), 10 кВт, бассейн до 4 м3 | 23 665 | |||
| 140169 | TX-B19C20H | |
Теплообменник пластинчатый паяный Теплотекс B-19-C (20H), 50 кВт, бассейн до 20 м3 | 31 398 % | |||
| 140985 | TX-B19C30H | |
Теплообменник пластинчатый паяный Теплотекс B-19-C (30H), 80 кВт, бассейн до 33 м3 | 39 871 | |||
| 139587 | TX-B19C40H | |
Теплообменник пластинчатый паяный Теплотекс B-19-C (40H), 100 кВт, бассейн до 40 м3 | 48 344 | |||
| 139588 | TX-B25A50H | |
Теплообменник пластинчатый паяный Теплотекс B-25-A (50H), 200 кВт, бассейн до 80 м3 | 83 244 | |||
| 185830 | TX-B25A30H | |
Теплообменник пластинчатый паяный Теплотекс B-25-A (30H) | 74 097 | |||
| 188241 | TX-B25A25H |  |
Теплообменник пластинчатый паяный Теплотекс B-25-A (25H) | 56 209 | |||
Наружные стенки не задействованы в циркуляции и обеспечивают дополнительную теплоизоляцию. Собранный пакет запаивается внешним медным или никелевым контуром в вакуумной печи.
Гладкая поверхность, химическая инертность нержавеющих сталей и отличная турбулентность обуславливают самоочищение пластин. Поэтому паяный пластинчатый теплообменник может использоваться в качестве:
- Охладителя и нагревателя жидкой и газовой рабочей среды;
- Экономайзера, испарителя и конденсатора;
- Утилизатора и рекуператора тепла.
К тому же можно подобрать и купить паяный пластинчатый теплообменник, оснащенный опциональными датчиками, устройствами защиты и крепежными комплектующими.
Технические характеристики
| Модель | Мощность | Температура на входе (греющая / нагреваемая) |
Температура на выходе (греющая / нагреваемая) |
Расчётное падение давления (греющая / нагреваемая) |
Максимальная рабочая температура |
Максимальное расчётное давление |
Время нагрева |
Объём бассейна |
|---|---|---|---|---|---|---|---|---|
| Теплотекс B-19-C (10H) | 10 кВт | 70 °С / 5 °С | 30 °С / 30 °С | 1 м.в.ст / 1 м.в.ст | 150 °C | 16 бар | 12 часов | до 4 м3 |
| Теплотекс B-19-C (14H) | 30 кВт | до 12 м3 | ||||||
| Теплотекс B-19-C (20H) | 50 кВт | до 20 м3 | ||||||
| Теплотекс B-19-C (24H) | 60 кВт | до 25 м3 | ||||||
| Теплотекс B-19-C (30H) | 80 кВт | 1 м.в.ст / 2 м.в.ст | до 33 м3 | |||||
| Теплотекс B-19-C (40H) | 100 кВт | до 40 м3 | ||||||
| Теплотекс B-25-A (50H) | 200 кВт | до 80 м3 |

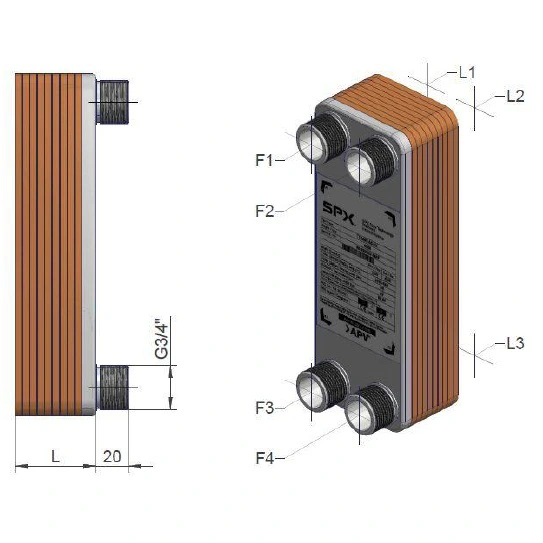

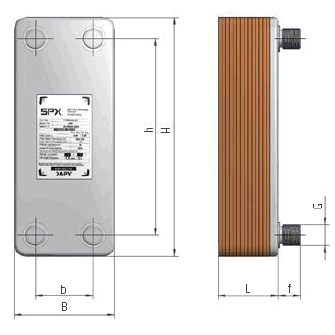

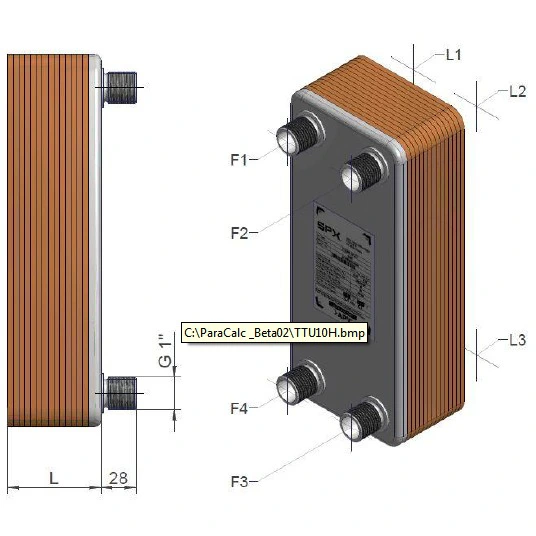

Габаритные размеры
| Модель | В, мм | H, мм | b, мм | h, мм | Соединение | f, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| B-19-C (10H) | 74 | 204 | 40 | 170 | G 3/4" | 20 | 30,2 | 1,2 |
| B-19-C (14H) | 39,08 | 1,4 | ||||||
| B-19-C (20H) | 52,4 | 1,7 | ||||||
| B-19-C (24H) | 61,28 | 1,9 | ||||||
| B-19-C (30H) | 74,6 | 2,2 | ||||||
| B-19-C (40H) | 96,8 | 2,7 | ||||||
| B-25-A (50H) | 125 | 296 | 72 | 243 | G 1" | 28 | 124 | 7,6 |
Преимущества
Внедрение данного типа теплообменного оборудования не выдвигает каких-либо особенных требований и степени автоматизации процесса. Несложные манипуляции по установке минимизируют время и затраты на монтаж. Для удобного подключения присоединительные фитинги расположены на одной стороне, выполнены в стандартной дюймовой размерности и обеспечены повышенным квалитетом точности.
Многоуровневый контроль, экспериментальные испытания и процедура сертификации гарантируют, что компания производит высоконадежный паяный теплообменник, а цена его объективна и незначительна по сравнению с его многочисленными эксплуатационными и конструкторскими достоинствами:
- Способность выдерживать давление до 25 атм и гидравлические удары;
- Относительно небольшие массо-габаритные характеристики;
- Широкий диапазон мощности и температур;
- Высокий коэффициент теплопередачи;
- Малый объем внутреннего контура.
Различные вариации исполнения и способы подключения дают возможность подобрать оптимальный вариант для производственных и потребительских нужд, но прежде чем паяный теплообменник купить, необходимо тщательно определиться с его назначением и условиями эксплуатации. Это позволит обеспечить максимальную энергоэффективность и функциональность всей системы в целом.
Монолитный внешний корпус и отсутствие резиновых уплотнений предопределяют абсолютную герметичность и низкие потери давления. Встречно-параллельное расположение пластин с V-образными рифлями, полноценный контакт теплоносителя с рабочей площадью теплообменника паяного пластинчатого и сложный лабиринт коллекторов интенсифицируют теплообмен, создавая:
- Независимую циркуляцию двух магистралей с разной температурой;
- Равномерное распределение тепловой энергии в носителях;
- Минимальную себестоимость изделия;
- Хорошую энергетическую эффективность.
Все изделия имеют:
- Сертификат соответствия техническому регламенту о безопасности машин и оборудования;
- Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение на взрывопожароопасных и химически опасных производствах и объектах;
- Санитарно-эпидемиологическое заключение, удостоверяющее производство паяных теплообменников в соответствии с ТУ 3612-002-13573683-04 и соответствуют санитарным правилам.
