Теплообменники пластинчатые Techno System из стали

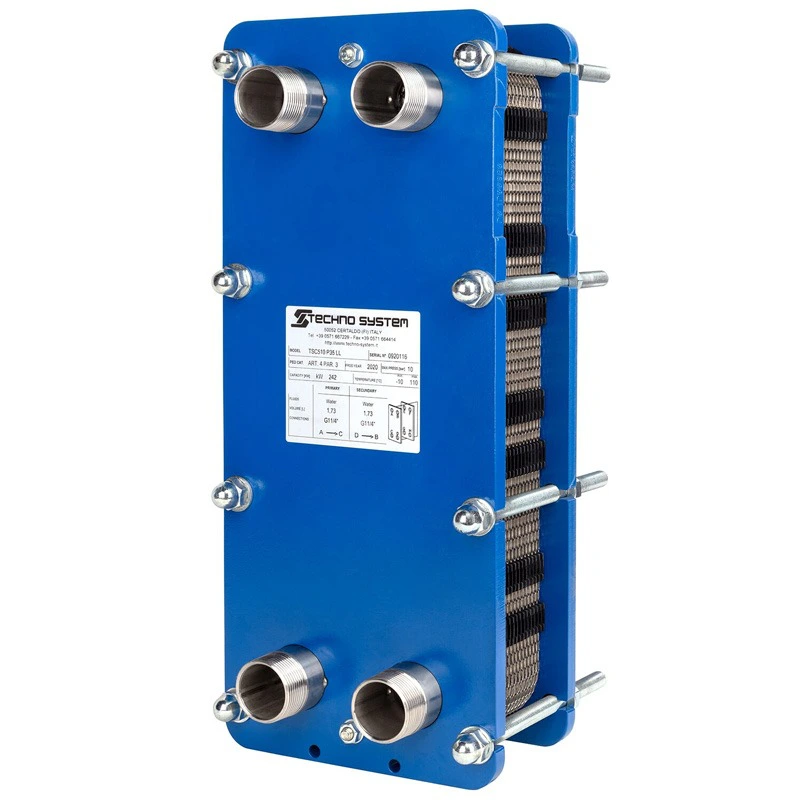

арт TS-140-316L | Теплообменник пластинчатый Techno System 140 кВт, AISI-316L

Пластинчатый теплообменник Techno System может использоваться для эффективного обогрева спортивных и общественных бассейнов, аквапарков и других коммерческих водных комплексов.

Теплообменник имеет универсальную модульную конструкцию. Стальной корпус с эпоксидным покрытием, стальные пластины и прокладки из атмосферостойкого каучука обеспечивают длительную бесперебойную работу оборудования. Благодаря большой площади теплообмена, устройство обеспечивает максимальный уровень тепловой эффективности.

Код	Артикул	Инфо	Цена, ₽	Купить
165559	TS-140-316L	Теплообменник пластинчатый Techno System 140 кВт, AISI-316L	274 594 %	– +
165560	TS-242-316L	Теплообменник пластинчатый Techno System 242 кВт, AISI-316L	313 311 %	– +
165561	TS-287-316L	Теплообменник пластинчатый Techno System 287 кВт, AISI-316L	322 990 %	– +
165562	TS-446-316L	Теплообменник пластинчатый Techno System 446 кВт, AISI-316L	532 177 %	– +
165563	TS-672-316L	Теплообменник пластинчатый Techno System 672 кВт, AISI-316L	646 357 %	– +
165564	TS-819-316L	Теплообменник пластинчатый Techno System 819 кВт, AISI-316L	674 455 %	– +

Теплообменник Techno System также подходит для отопления и снабжения горячей водой жилых домов, гостиниц, больниц и промышленных предприятий, в том числе с использованием радиаторных панелей и солнечных батарей. Используется для пастеризации напитков. Применим для кондиционеров, систем с кухонными плитами и отопительными печами.

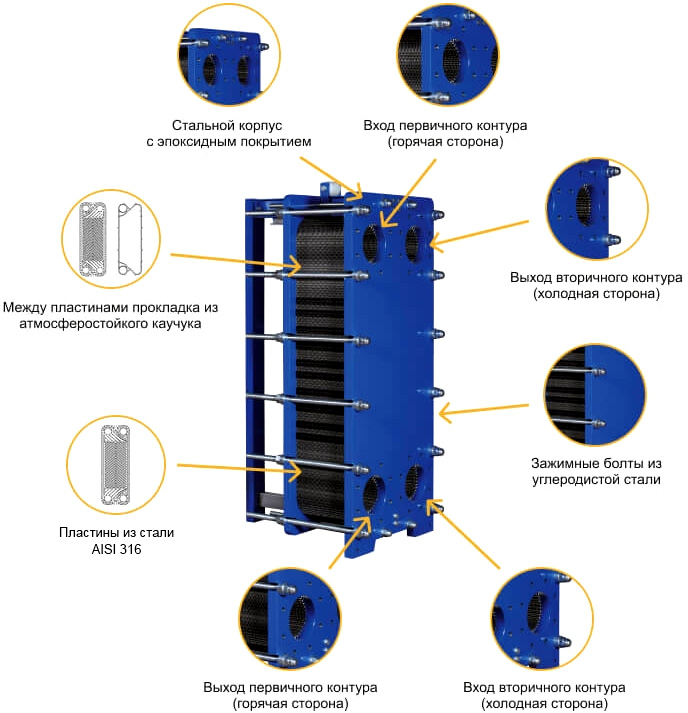

Конструктивные особенности

Технические характеристики

Модель	Techno System 140 кВт 316L	Techno System 242 кВт 316L	Techno System 287 кВт 316L	Techno System 446 кВт 316L	Techno System 672 кВт 316L	Techno System 819 кВт 316L
Количество пластин, шт	19	35	39	19	33	39
Мощность, кВт	140	242	287	446	672	819
Площадь теплопередачи, м2	0,816	1,584	1,776	2,873	5,239	6,253
Толщина пластин, мм	0,5	0,5	0,5	0,6	0,6	0,6
Вес пустого теплообменника, кг	25,99	30,01	30,79	126,26	133,78	137
Вес полного теплообменника, кг	27,82	33,47	34,66	133,91	147,38	153,15
Объём контура горячей/холодной стороны, л	0,918	1,734	1,938	3,825	6,8	8,075
Рабочая температура,°C	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100
Рабочее давление, бар	10	10	10	10	10	10
Тестовое давление, бар	14,3	14,3	14,3	14,3	14,3	14,3
Горячая сторона
Температура воды на входе/выходе, °C	90/70	90/70	90/70	90/70	90/70	90/70
Скорость протока, м³/ч	6,2	10,71	12,7	19,74	29,75	36,25
Перепад давления, кПа	25,54	25,04	26,62	23,28	23,26	23,73
Холодная сторона
Температура воды на входе/выходе, °C	20/35	20/35	20/35	20/35	20/35	20/35
Скорость протока, м³/ч	8,07	13,94	16,54	25,7	38,72	47,19
Перепад давления, кПа	48,65	47,13	49,91	50,06	48,88	49,24

Габаритные размеры

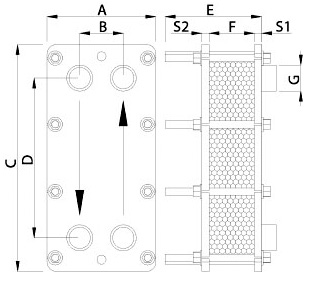

Для моделей
Techno System 140 кВт 316L
Techno System 242 кВт 316L
Techno System 287 кВт 316L

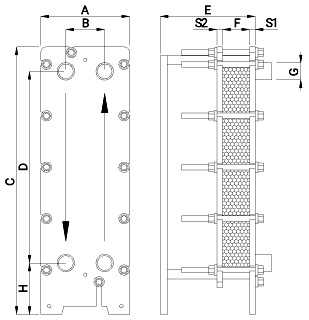

Для моделей
Techno System 446 кВт 316L
Techno System 672 кВт 316L
Techno System 819 кВт 316L

Модель	Techno System 140 кВт 316L	Techno System 242 кВт 316L	Techno System 287 кВт 316L	Techno System 446 кВт 316L	Techno System 672 кВт 316L	Techno System 819 кВт 316L
A, мм	204	204	204	312	312	312
B, мм	86	86	86	140	140	140
C, мм	490	490	490	963	963	963
D, мм	381	381	381	690	690	690
E, мм	116	191	191	447	447	447
F, мм	50,35	92,75	103,35	66,5	115,5	136,5
G, мм	32	32	32	65	65	65
H, мм	-	-	-	185	185	185
S1/S2, мм	14/12	14/12	14/12	20/20	20/20	20/20
Поверхность пластины, м2	0,048	0,048	0,048	0,169	0,169	0,169
Объём воды между двумя пластинами, л	0,102	0,102	0,102	0,425	0,425	0,425
Вес пластины, кг	0,29	0,29	0,29	0,8	0,8	0,8
Толщина пластины, мм	0,5	0,5	0,5	0,5	0,5	0,5
Вес рамы, кг	25	25	25	135	135	135
Зажимные болты	M12 х 8	M12 х 8	M12 х 8	M16 х 12	M16 х 12	M16 х 12

Варианты подключения пластинчатых теплообменников Techno System

Для теплообменника Techno System предусмотрено 3 типа подключения. Указывайте нужный тип крепления трубы к теплообменнику и ее диаметр при оформлении заказа.

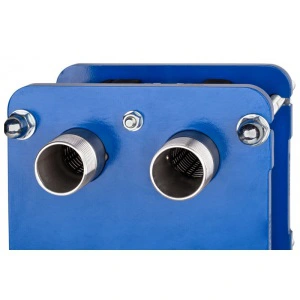

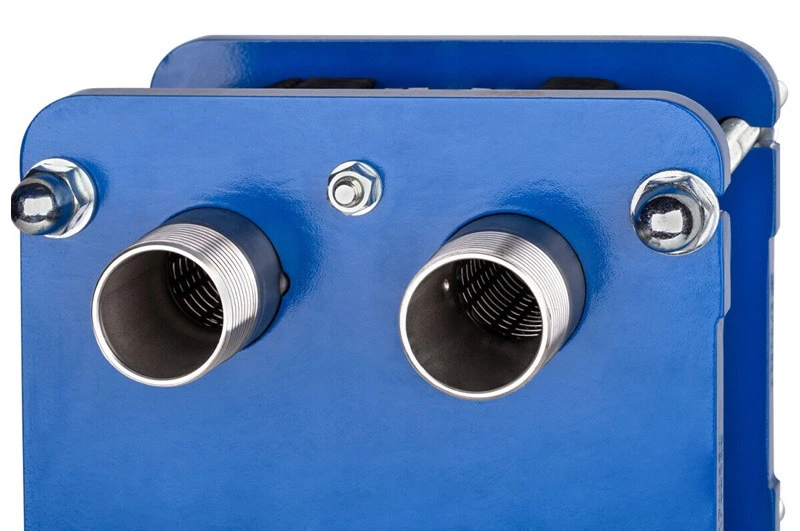

Резьба
Для моделей Techno System 140 кВт 316L Techno System 242 кВт 316L Techno System 287 кВт 316L		Для моделей Techno System 446 кВт 316L Techno System 672 кВт 316L Techno System 819 кВт 316L
Резьба из нержавеющей стали (STD)	Резьба из полипропилена	Резьба из нержавеющей стали (STD)	Резьба из полипропилена

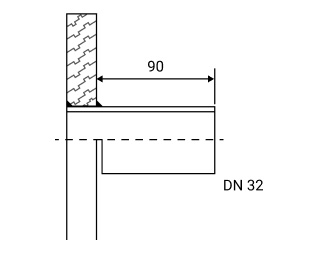

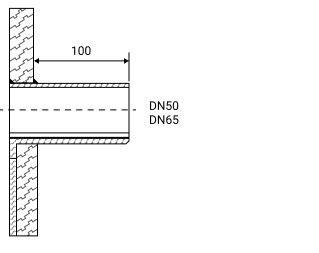

Сварка
Для моделей Techno System 140 кВт 316L Techno System 242 кВт 316L Techno System 287 кВт 316L	Для моделей Techno System 446 кВт 316L Techno System 672 кВт 316L Techno System 819 кВт 316L

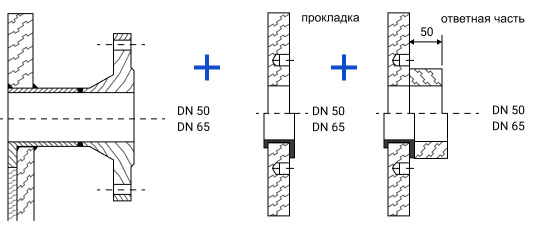

Фланец
Для моделей Techno System 140 кВт 316L Techno System 242 кВт 316L Techno System 287 кВт 316L	Для моделей Techno System 446 кВт 316L Techno System 672 кВт 316L Techno System 819 кВт 316L
	Расположение фланца

Указывайте необходимый тип прокладки при оформлении заказа:

С прокладкой из карбоновой стали
С прокладкой из нержавеющей стали
С прокладкой и резиновым покрытием
