Теплообменники пластинчатые Techno System из титана

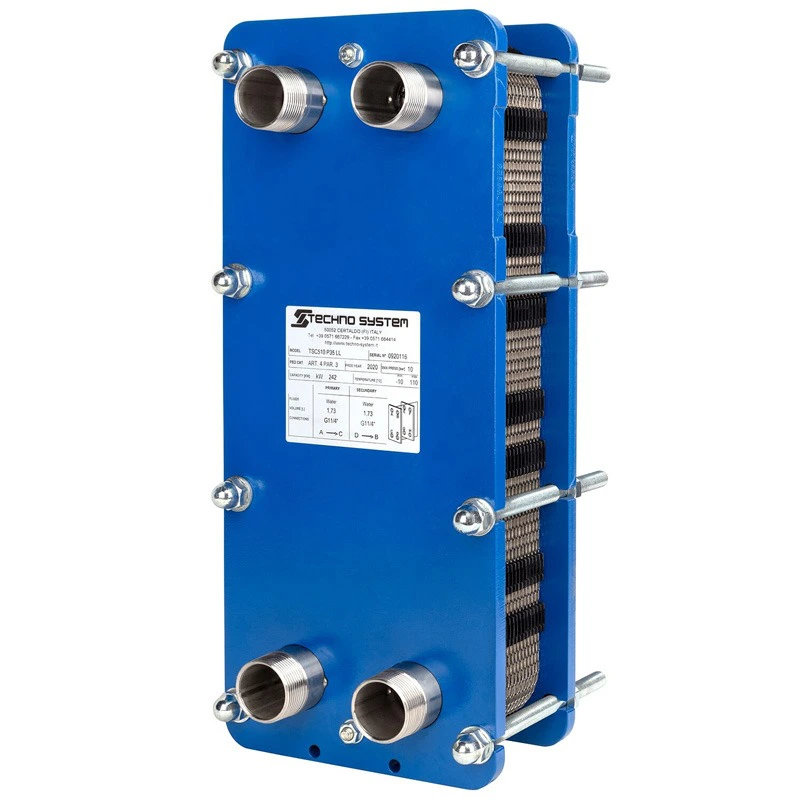

арт TS-140-TITAN | Теплообменник пластинчатый Techno System 140 кВт, Titan

Пластинчатый теплообменник Techno System Titanium может использоваться для эффективного обогрева спортивных и общественных бассейнов, аквапарков и других коммерческих водных комплексов.

Теплообменник имеет универсальную модульную конструкцию. Стальной корпус с эпоксидным покрытием, пластины из чистого титана и прокладки из атмосферостойкого каучука обеспечивают длительную бесперебойную работу оборудования. Подойдёт для бассейнов с морской, хлорированной или чистой водой. Благодаря большой площади теплообмена, устройство обеспечивает максимальный уровень тепловой эффективности.

Код	Артикул	Инфо	Цена, ₽	Купить
165565	TS-140-TITAN	Теплообменник пластинчатый Techno System 140 кВт, Titan	322 842 %	– +
165566	TS-242-TITAN	Теплообменник пластинчатый Techno System 242 кВт, Titan	724 854 %	– +
165567	TS-287-TITAN	Теплообменник пластинчатый Techno System 287 кВт, Titan	743 714 %	– +
165568	TS-446-TITAN	Теплообменник пластинчатый Techno System 446 кВт, Titan	966 962 %	– +
165569	TS-672-TITAN	Теплообменник пластинчатый Techno System 672 кВт, Titan	1 136 294 %	– +
165570	TS-819-TITAN	Теплообменник пластинчатый Techno System 819 кВт, Titan	1 208 865 %	– +

Теплообменник Techno System также подходит для отопления и снабжения горячей водой жилых домов, гостиниц, больниц и промышленных предприятий, в том числе с использованием радиаторных панелей и солнечных батарей. Используется для пастеризации напитков. Применим для кондиционеров, систем с кухонными плитами и отопительными печами.

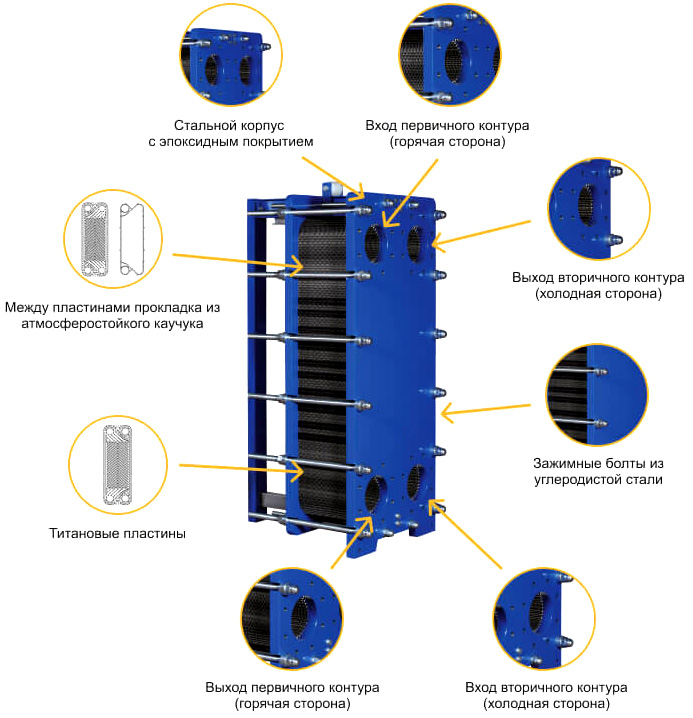

Конструктивные особенности

Технические характеристики

Модель	Techno System 140 кВт	Techno System 242 кВт	Techno System 287 кВт	Techno System 446 кВт	Techno System 672 кВт	Techno System 819 кВт
Количество пластин, шт	19	35	39	19	33	39
Мощность, кВт	140	242	287	446	672	819
Площадь теплопередачи, м2	0,816	1,584	1,776	2,873	5,239	6,253
Толщина пластин, мм	0,5	0,5	0,5	0,6	0,6	0,6
Вес пустого теплообменника, кг	25,99	30,01	30,79	126,26	133,78	137
Вес полного теплообменника, кг	27,82	33,47	34,66	133,91	147,38	153,15
Объём контура горячей/холодной стороны, л	0,918	1,734	1,938	3,825	6,8	8,075
Рабочая температура,°C	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100	от -10 до 100
Рабочее давление, бар	10	10	10	10	10	10
Тестовое давление, бар	14,3	14,3	14,3	14,3	14,3	14,3
Горячая сторона
Температура воды на входе/выходе, °C	90/70	90/70	90/70	90/70	90/70	90/70
Скорость протока, м³/ч	6,2	10,71	12,7	19,74	29,75	36,25
Перепад давления, кПа	25,54	25,04	26,62	23,28	23,26	23,73
Холодная сторона
Температура воды на входе/выходе, °C	20/35	20/35	20/35	20/35	20/35	20/35
Скорость протока, м³/ч	8,07	13,94	16,54	25,7	38,72	47,19
Перепад давления, кПа	48,65	47,13	49,91	50,06	48,88	49,24

Габаритные размеры

Для моделей
Techno System 140 кВт
Techno System 242 кВт
Techno System 287 кВт

Для моделей
Techno System 446 кВт
Techno System 672 кВт
Techno System 819 кВт

Модель	Techno System 140 кВт	Techno System 242 кВт	Techno System 287 кВт	Techno System 446 кВт	Techno System 672 кВт	Techno System 819 кВт
A, мм	204	204	204	312	312	312
B, мм	86	86	86	140	140	140
C, мм	490	490	490	963	963	963
D, мм	381	381	381	690	690	690
E, мм	116	191	191	447	447	447
F, мм	50,35	92,75	103,35	66,5	115,5	136,5
G, мм	32	32	32	65	65	65
H, мм	-	-	-	185	185	185
S1/S2, мм	14/12	14/12	14/12	20/20	20/20	20/20
Поверхность пластины, м2	0,048	0,048	0,048	0,169	0,169	0,169
Объём воды между двумя пластинами, л	0,102	0,102	0,102	0,425	0,425	0,425
Вес пластины, кг	0,29	0,29	0,29	0,8	0,8	0,8
Толщина пластины, мм	0,5	0,5	0,5	0,5	0,5	0,5
Вес рамы, кг	25	25	25	135	135	135
Зажимные болты	M12 х 8	M12 х 8	M12 х 8	M16 х 12	M16 х 12	M16 х 12

Варианты подключения пластинчатых теплообменников Techno System

Для теплообменника Techno System предусмотрено 3 типа подключения. Указывайте нужный тип крепления трубы к теплообменнику и ее диаметр при оформлении заказа.

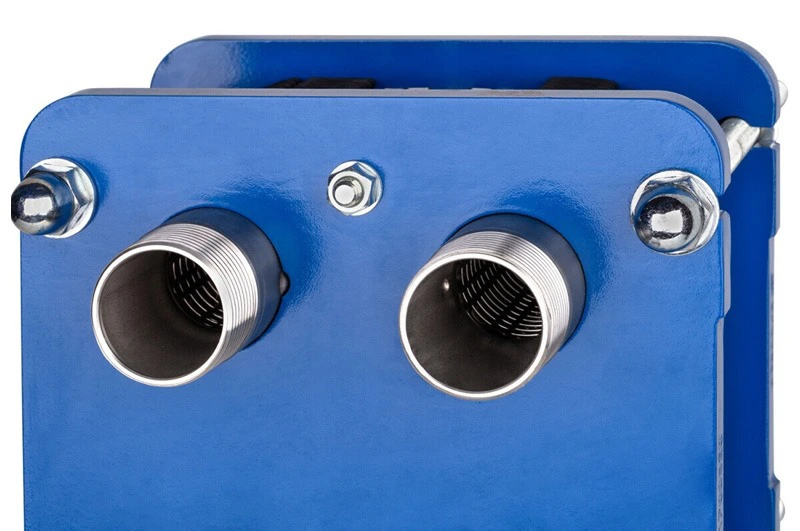

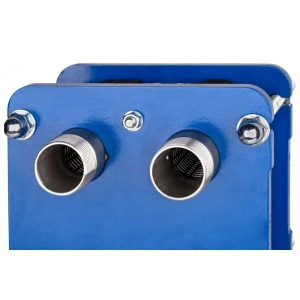

Резьба
Для моделей Techno System 140 кВт Techno System 242 кВт Techno System 287 кВт		Для моделей Techno System 446 кВт Techno System 672 кВт Techno System 819 кВт
Резьба из нержавеющей стали (STD)	Резьба из полипропилена	Резьба из нержавеющей стали (STD)	Резьба из полипропилена

Сварка
Для моделей Techno System 140 кВт Techno System 242 кВт Techno System 287 кВт	Для моделей Techno System 446 кВт Techno System 672 кВт Techno System 819 кВт

Фланец
Для моделей Techno System 140 кВт Techno System 242 кВт Techno System 287 кВт	Для моделей Techno System 446 кВт Techno System 672 кВт Techno System 819 кВт
	Расположение фланца

Указывайте необходимый тип прокладки при оформлении заказа:

С прокладкой из карбоновой стали
С прокладкой из нержавеющей стали
С прокладкой и резиновым покрытием
