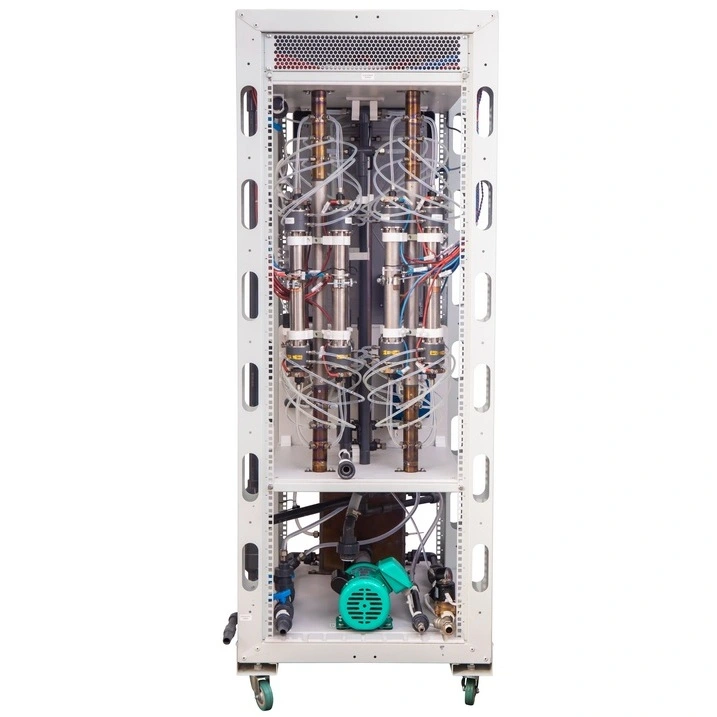

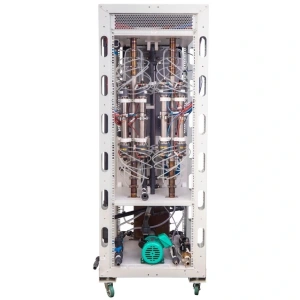

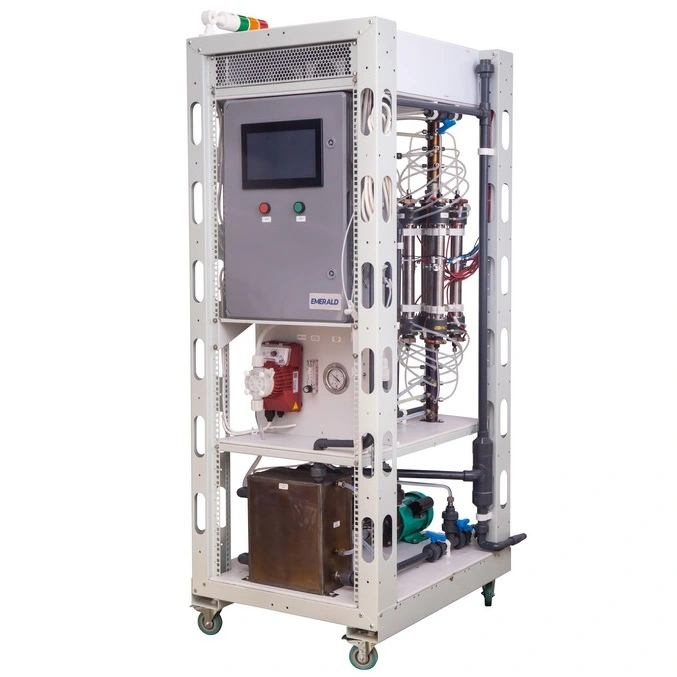

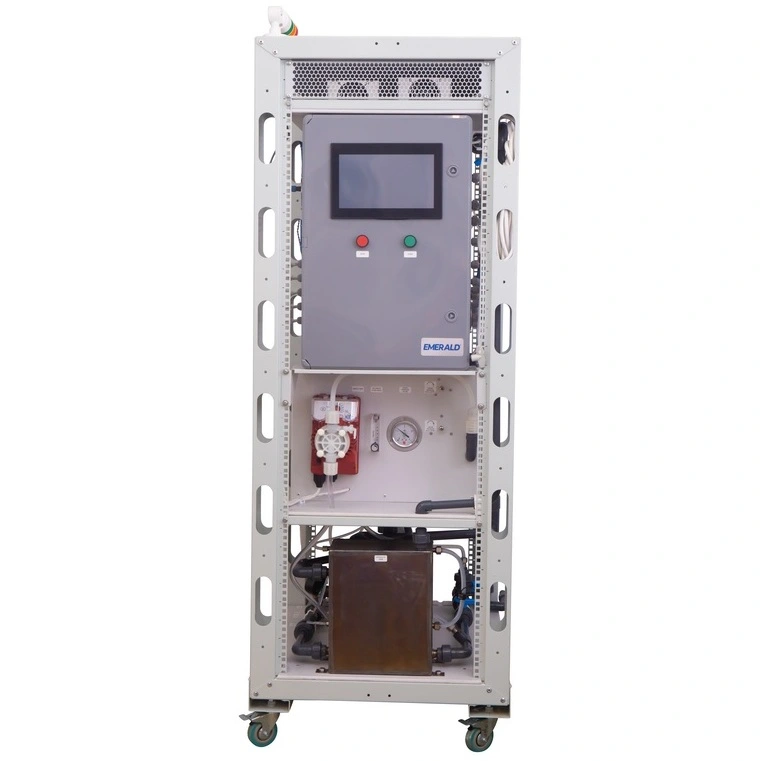

Диафрагменные электролизные установки Emerald Aquachlor
Установка Emerald Aquachlor на основе технологии электрохимической активации (ЭХА) синтезируют из воды и поваренной соли (NaCl) высокоэффективный и безопасный раствор оксидантов для обеззараживания воды в бассейнах.
Газообразные оксиданты, синтезируемые установками Aquachlor, за счет эффекта синергии обладают биоцидной активностью в 100 раз выше, чем гипохлорит натрия (NaOCl, покупной или синтезируемый на месте)
Преимущества
- Сокращение операционных расходов на химические реагенты и обеззараживание воды на 50-90%. Отказа от гипохлорита натрия и pH корректора. Окупаемость вложении в оборудование 2-3 года.
- Удаление легионеллы, слизи, водорослей и биопленок без образования побочных продуктов хлорирования, таких как хлорамины.
- Вода не имеет запаха хлора, не сушит кожу и не раздражает глаза. Отлично переносится детьми. Запах хлора в помещении бассейна отсутствует.
- Обеспечение прозрачности воды за счет эффекта коагуляции раствора каустической соды, который также вырабатывается в установках.
- Единственная в мире технология, способная удалять из воды бассейна все биологические сходы с тел купающихся (моча, пот, кровь, слюна и т.д.), включая эпителиальные клетки, за счет использования раствора каустической соды в качестве коагулянта.
- Электролизные системы Emerald Aquachlor позволяют отказаться не только от гипохлорита натрия, но и от корректоров рН, коагулянтов, флокулянтов и альгицида. Нет проблем с ростом цен и перебоями поставок гипохлорита натрия.
- Элементы бассейна, изготовленные из нержавеющей стали, не подвергаются коррозии, так как соль не добавляется в чашу бассейна, и сам раствор оксидантов не вызывает коррозию металла.
- Обеспечение стабильного уровня активного хлора. Снижение принятой дозы хлорирования. Нет потерь активного хлора как при хранении гипохлорита натрия.
- Простая интеграция в существующую систему водоподготовки без остановки работы бассейна.
- Автоматическая работа с любыми станциями дозирования хлора и pH корректора.
Сравнение способов дезинфекции
| способы дезинфекции | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Раствор оксидантов |
Газообразный хлор |
Гипохлорит натрия |
Гипохлорит кальция |
Ультрафиолет | Озон | Хлорамин | Диоксид хлора |
Перекись водорода |
|
| Операционные затраты (ОРЕХ) на обеззараживание воды по сравнению с раствором оксидантов |
+20% | +100% | +110% | +200% | +260% | +600% | +860% | +1300% | |
| Экологичность | + | ||||||||
| Эффективное удаление биопленок | + | ||||||||
| Безопасность | + | + | + | + | |||||
| Простота обслуживания | + | + | + | + | + | ||||
| Активный (остаточный) хлор | + | + | + | + | + | + | |||
| Снижение образования тригалометанов и галоуксусных кислот | + | + | + | + | + | ||||
| Снижение образования хлоратов, хлоритов | + | + | + | + | + | + | |||
| Снижение образования перхлоратов | + | + | + | + | + | + | + | ||
| Снижение образования броматов | + | + | + | + | + | + | + | + | |
| Устранение запахов и привкусов | + | + | + | + | |||||
| Быстрое окисление железа и марганца | + | + | + | ||||||

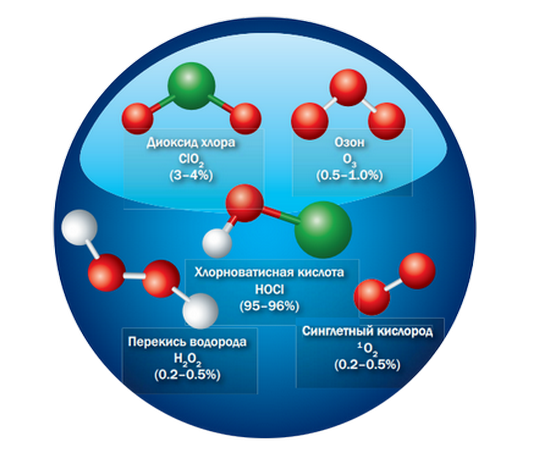

Состав раствора оксидантов
В состав раствора оксидантов входят:
- хлорноватистая кислота,
- диоксид хлора,
- озон,
- перекись водорода
- синглетный кислород.
Каждый компонент сертифицирован для обеззараживания питьевой воды.
Благодаря модульной конструкции производительность установок Aquaclor по раствору оксидантов может быть от 65 гр/ч (1,6 кг/сутки) до 1 000 кг/ч (24 000 кг/сутки) по активному хлору (АХ).
Установки AQUACHLOR также производят активированный раствор каустической соды (NaOH) пищевого качества, который является ценным сопутствующим продуктом и может применяться для pH+ корректировки, а также в качестве коагулянта и флокулянта.

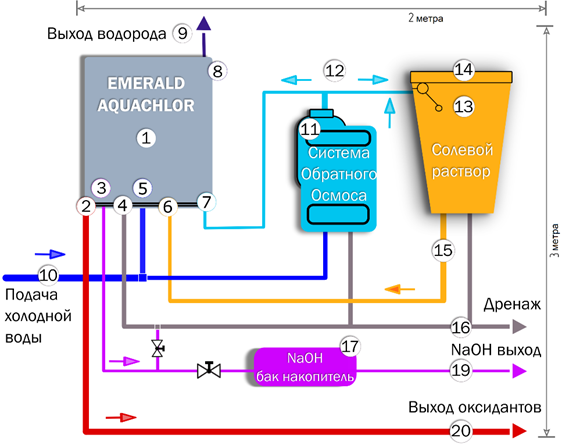

Схема подключения установки Emerald Aquachlor
Перечень основных элементов:
- Установка Emerald Aquachlor;
- Фитинг для выхода раствора оксидантов;
- Фитинг для выхода раствора каустической соды (NaOH);
- Фитинг для выхода дренажа;
- Фитинг для входа охлаждающей воды (холодная водопроводная вода или охлажденная вода);
- Фитинг для входа рабочего рассола (NaCl);
- Фитинг для входа умягченной воды;
- Фитинг для выхода водорода;
- Линия выхода водорода в атмосферу;
- Линия подачи воды охлаждения;
- Умягчитель водыобратный осмос;
- Линия подачи умягченной воды;
- Хлорид натрия (NaCl > 99. 5%);
- Загрузка NaCl в бак для растворения;
- Линия подачи рабочего рассола (насыщенный рассол NaCl >25%);
- Линия выхода дренажа;
- Бак для хранения раствора NaOH;
- Насос для раствора NaOH
- Линия выхода раствора NaOH;
- Линия выхода раствора оксидантов.

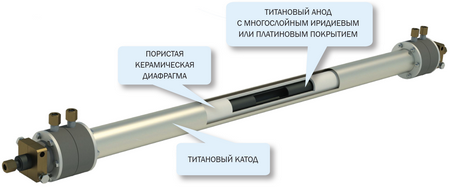

Преимущества модуля МВ-26
- 5-летняя гарантия.
- Керамическая диафрагма не требует регулярной замены.
- Срок службы анода превышает 50 000 часов непрерывной работы.
- Автоматическое охлаждение анода и катода.
- Автоматическая самоочистка диафрагмы.
- Изготовлено более 2,5 млн модулей MB.
Характеристики
| Характеристика | Aquachlor 25 |
Aquachlor 50 |
Aquachlor 65 |
Aquachlor 125 |
Aquachlor 250 |
Aquachlor 500 |
Aquachlor 750 |
Aquachlor 1000 |
Aquachlor 1500 |
Aquachlor 2000 |
Aquachlor 2500 |
Aquachlor 3000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный объем частного бассейна, м3 |
100 | 200 | 300 | 500 | 1000 | 2000 | 3000 | 4000 | 6000 | 8000 | 10100 | 12100 |
| Максимальный объем общественного бассейна, м3 |
50 | 100 | 150 | 250 | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5050 | 6050 |
| Концентрация раствора оксидантов по активному хлору |
1000-2000 мг/л (0,1 – 0,2%), HOCl | |||||||||||
| Максимальная производительность по оксидантам (активный хлор), г/ч |
25 | 50 | 65 | 125 | 250 | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 |
| Концентрация раствора каустической соды (щелочи) | 15 - 30%, NaOH | |||||||||||
| Производительность по щелочи (15% раствор NaOH), л/ч | 0,19 | 0,38 | 0,49 | 0,94 | 1,88 | 3,77 | 5,65 | 7,53 | 11,3 | 15,07 | 18,83 | 22,6 |
| Норма расхода электроэнергии | 3,85 кВт на кг активного хлора | |||||||||||
| Расход электроэнергии, кВт/ч | 0,12 | 0,23 | 0,3 | 0,5 | 1 | 2,1 | 3,1 | 4 | 6 | 7,9 | 10 | 12 |
| Норма расхода поваренной соли | 1,8 кг NaCl на кг активного хлора | |||||||||||
| Расход поваренной соли, кг/ч | 0,045 | 0,09 | 0,12 | 0,23 | 0,45 | 0,9 | 1,35 | 1,8 | 2,7 | 3,6 | 4,5 | 5,4 |
| Норма расхода умягченной воды | 16 литров на кг активного хлора | |||||||||||
| Расход умягченной воды, л/ч | 0,39 | 0,77 | 1 | 2 | 4 | 8 | 12 | 15 | 23 | 31 | 39 | 46 |
| Норма протока воды охлаждения** | 769 литров на кг активного хлора | |||||||||||
| Мин. скорость протока (± 15%), л/ч | 20 | 39 | 50 | 96 | 192 | 385 | 577 | 769 | 1154 | 1538 | 1923 | 2308 |
| Температура воды охлаждения | 7°C до 30°C | |||||||||||
| Давление воды, подаваемой в установку | 2,76 – 6,00 атм. / 40 - 87 psi | 3,45 – 6,00 атм. / 50 - 87 psi | ||||||||||
| Габариты, ШxВxГ, мм | 900х1000х250 | 600х1700х600 | 600х1800х800 | 600х2000х800 | 600х2000х1000 | 700х2000х1450 | ||||||
| Вес нетто, кг | 55 | 65 | 70 | 80 | 110 | 120 | 130 | 140 | 160 | 180 | 200 | 220 |
| Чистый объем, м3 | 0,225 | 0,225 | 0,61 | 0,61 | 0,86 | 0,86 | 0,96 | 0,96 | 1,2 | 1,2 | 2,03 | 2,03 |
| Температура окружающей среды | 15°C до 25°C | |||||||||||
| Влажность воздуха | 20% до 85% | |||||||||||
| Качество поваренной соли | Чистая сухая таблетированная или гранулированная поваренная соль, NaCl> 99,6% | |||||||||||
| Концентрация солевого раствора | Концентрация раствора поваренной соли> 26% (260 г/л) | |||||||||||
| *Данные в таблице рассчитаны из усредненных показателей и могут отличаться от фактических. | ||||||||||||
| ** Вода охлаждения не расходуется установками и не сливается в дренаж. Она используется только для охлаждения электрохимических модулей и разбавления оксидантов. | ||||||||||||
Комплект поставки
Встроенная система удаленного мониторинга и управления через сеть Интернет
| № | Оборудование | Кол-во |
|---|---|---|
| 1 |
Установка диафрагменного электролиза Emerald Aquachlor для синтеза раствора оксидантов. Каждая установка Emerald Aquachlor включает собранные и протестированные:
|
1 |
| 2 | Встроенная система удаленного мониторинга и управления через сеть Интернет | 1 |
| 3 | Бак для автоматического приготовления солевого раствора хлорида натрия (NaCl) | 1 |
| 4 | Система приготовления умягченной воды на основе обратного осмоса | 1 |
| 5 | Бак-накопитель для раствора каустической соды (NaOH) | 1 |
| 6 | Аварийный датчик для контроля избыточного хлор-газа (Cl2) в воздухе | 1 |
| 7 | Система для ввода оксидантов в линию циркуляции воды плавательного бассейна (обратный клапан FPM, шаровый кран FPM) | 1 |
| 8 | Комплект шлангов и фитингов для подключения установки | 1 |
