Насосы дозирующие Emec KMS

Основные функции

1. Дозирование: постоянный режим, ​режим деления, ​режим умножения, ​PPM (концентрация), ​пакет, ​вольт, ​mA, ​%, ​регулировка мг/л за ход
2. Компенсация импульсов. Пауза-работа. Дозирование для поддержания постоянного рабочего режима. Измеритель мгновенного расхода. Отображение входного сигнала. Меню статистики. Контроль уровня. Регулировка числа впрысков 0-100%. Регулировка объёма отдельного впрыска. Цифровой сигнал. Сигнал тока (0/4÷20 мА). Сигнал напряжения (0÷10 В ПСТ). Входной сигнал расходомера. Входной сигнал stand-by. Выходной аварийный сигнал. Автоконтроль за рабочим ходом.

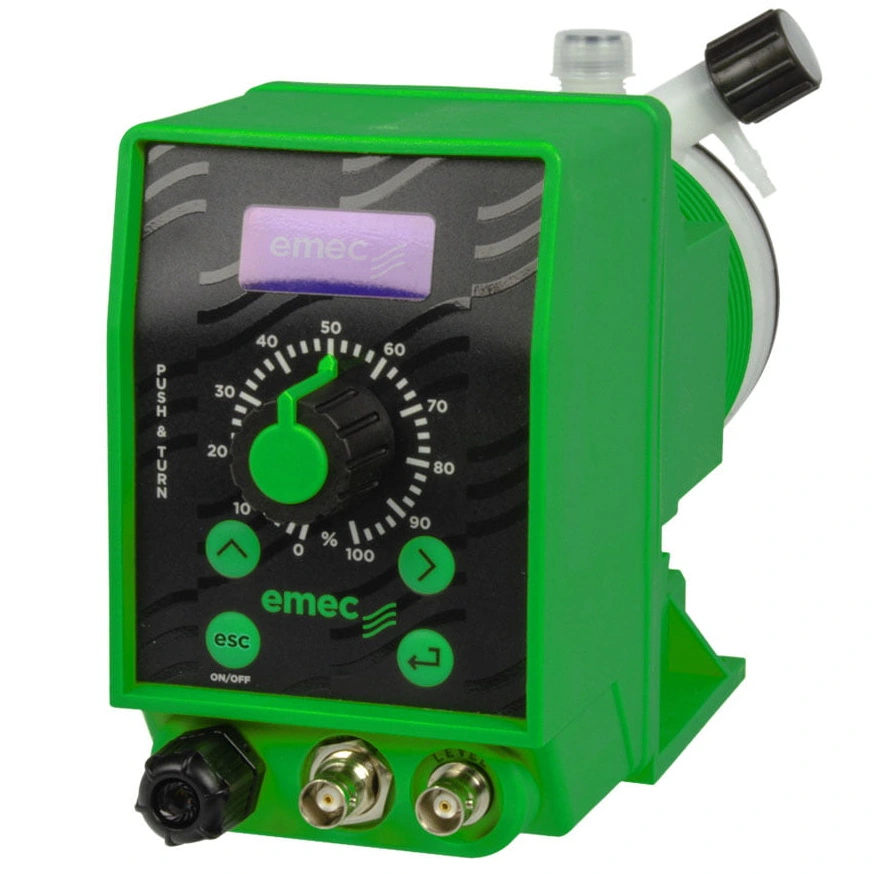

Устройство и принцип работы цифрового насоса-дозатора Emec KMS

Насос-дозатор Emec KMS MF с помощью микропроцессорного блока управления, ​встроенного в корпус боковой части насоса-дозатора, ​подаются электроимпульсы заставляющие мембрану дозирующей головки насоса перемещаться и выкачивать жидкий химический реагент через штангу, ​установленную в канистру с химическим реагентом. На блоке управления установлены регулятор частоты импульсов (0-100%) и регулятор объёма прокачки химии за один импульс.

На штанге забора химических реагентов установлен датчик уровня контролирующий наличие химического реагента в канистре. Насос Emec KMS MF дозированую часть химии подаёт в систему водопоготовки бассейна через армированный шланг с обратным клапаном блокирующим проникновение воды из системы водоподготовки в насос-дозатор Bayrol. Может выступать как элемент автоматических станций дозирования или как самостоятельное устройство, ​поключаемое параллельно питанию насоса фильтровальной установки или отдельному таймеру включения.

Технические характеристики

• Дозирование жидкости, ​расход: от 0,5 см3/ч до 18 л/ч, ​при давлении 18 бар
• Дозирование жидкости, ​куб.см на импульс: от 0,5 до -1,67
• Размер шланга вход/выход, ​мм: 6 x 8 /6 x 8
• Регулировка частоты хода: от 0% до 100%
• Регулировка длины хода: от 30% до 100%
• Делитель импульсов: 1-10, ​10-100, ​100-1000
• Множитель импульсов: 1-10
• Цифровое управление и индикация: есть
• Аналоговое управление: есть (0/4mA=0 имп.; 20mA=max имп.)
• Микропроцессорное управление: есть
• Постоянное или пропорциональная дозация: есть
• Ручная регулировка длины хода мембраны: есть
• Ручная дегазация головка насоса PVDF
• Материал гидравлических частей (дозирующая головка, ​дозирующий клапан, ​приемный клапан с фильтром, ​нагнетательный шланг) выполнены из PVDF пластика
• Материал корпуса насоса - РР пластик
• Температура рабочая окружающей среды: 10 ÷ 45°C (55 ÷ 113°F)
• Температура прокачиваемой жидкости: 0 ÷ 50°C (32 ÷ 122°F)
• Температура транспортировки и хранения: -10 ÷ 50°C (14 ДО 122°F)
• Установки класса: II
• Уровень загрязнения: 2
• Уровень акустического шума: 74 дБ(A)
• Степень защиты:IP65 (NEMA4X)
• Вес: 4,1 Кг

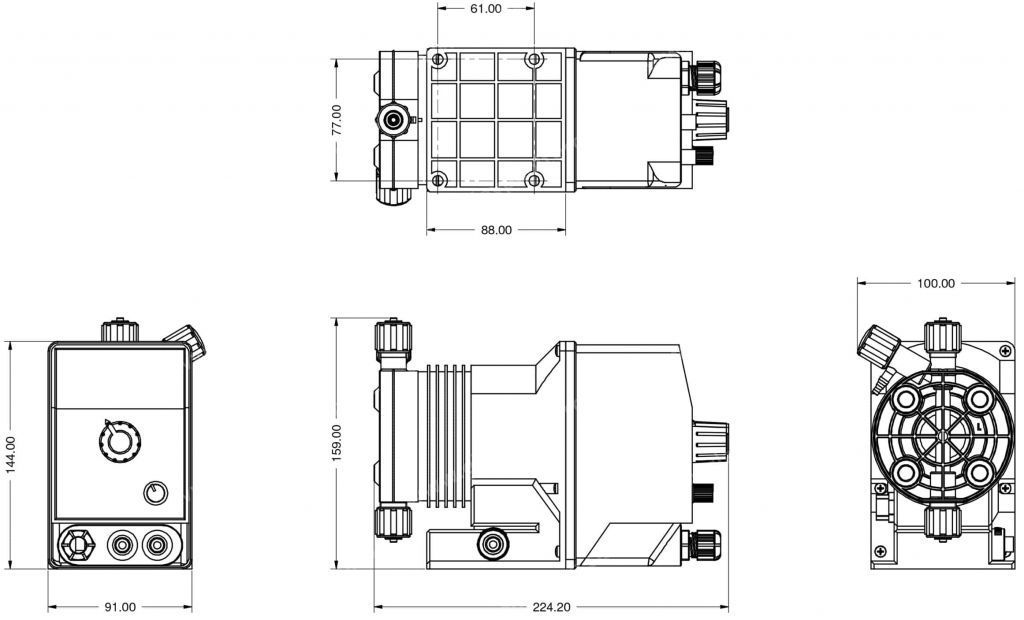

Габаритные размеры

Комплектация

• Всасывающий клапан (PVDF-поливинилиденфторид) : 1 шт
• Дозирующий клапан (PVDF-поливинилиденфторид) : 1 шт
• Датчик уровня с осевым донным фильтром (PVDF-поливинилиденфторид): 1 шт
• Плавкий предохранитель 5 X 20: 1 шт
• Нагнетательная трубка (PVDF) (матовый, ​твёрдый): 2 м
• Всасывающая трубка (мягкий, ​прозрачный PVC): 2 м
• Выпускная трубка (мягкий, ​прозрачный PVC): 2 м
• 2 м сигнальный кабеля "stand-by" (дежурного режима) и "allarme" (сигнализации) (мод. MF) 2,5 м кабеля питания
• Руководство пользования
• Дюбели ø6: 4 шт
• Шурупы-саморезы 4,5 x 40: 4 шт
