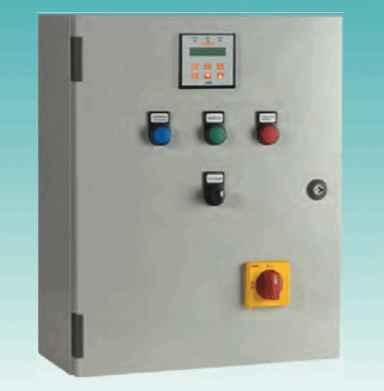

Шкафы управления Espa CSS1
Шкафы Espa СSS1 предназначены для управления 3-фазными насосами. Тип запуска — «плавный пуск». Шкафы позволяют обеспечить работу одного насоса в автоматическом режиме. Обширный перечень опций позволяет существенно расширить функциональные возможности шкафов.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 141517 | 5000005889 |  |
Шкаф управления Espa CSS1/5.5 5,5 кВт, 400 В | 189 838 % | |||
| 141518 | 5000005890 | |
Шкаф управления Espa CSS1/7.5 7,5 кВт, 400 В | 206 643 % | |||
| 141519 | 5000005891 | |
Шкаф управления Espa CSS1/11 11 кВт, 400 В | 212 497 % | |||
| 141520 | 5000005892 | |
Шкаф управления Espa CSS1/18.5 18,5 кВт, 400 В | 335 659 % | |||
| 141521 | 5000005893 | |
Шкаф управления Espa CSS1/22 22 кВт, 400 В | 491 807 % | |||
Преимущества и особенности
- широкий диапазон и универсальность электрических характеристик шкафов управления серий CSS1 позволяют применять их во всех сферах эксплуатации электронасов;
- запуск насоса возможен в ручном либо в автоматическом режиме;
- для управления работой насосов в автоматическом режиме предусмотрена возможность подключения внешних сигнальных устройств (поплавковых выключателей либо реле давления). При отсутствии подключенных сигнальных устройств CSS1 обеспечивают функцию защиты электродвигателей насосов;
- главным выключателем, размещенным на лицевой панели, осуществляется подача электропитания в шкаф управления либо его обесточивание;
- дополнительные выходы позволяют выводить индикацию об ошибке на аварийную сигнализацию (световую или звуковую);
- функционал шкафов управления может быть существенно расширен в соответствии с требованиями пользователя при дозаказе опций из предлагаемого обширного перечня.
Звуковая сигнализация не входит в комплект поставки.
Модельный ряд
| Артикул | Модельный ряд | Модели |
|---|---|---|
| 5000005888 | CSS1 | CSS1/2.2 |
| 5000005889 | CSS1/5.5 | |
| 5000005890 | CSS1/7.5 | |
| 5000005891 | CSS1/11 | |
| 5000005892 | CSS1/18.5 | |
| 5000005893 | CSS1/22 |
Технические характеристики
| Характеристики | CSS1 | CSSP1 |
|---|---|---|
| Мощность управляемых насосов Р2, кВт | 2,2–22 | 30 |
| Максимальный рабочий ток, А | 6–45 | 68 |
| Напряжение, В | 3~ 400 | |
| Электрические характеристики | ||
| Степень защиты | IP55 | IP54 |
| Частота тока, Гц | 50/60 | |
| Световая индикация | есть | |
| Эксплуатационные ограничения | ||
| Температура окружающей среды, °C | -5 ... +40 | |
| Допустимая влажность при температуре 40 °C, % | 50 | |
Электрические характеристики
| Модель | Мощность управляемых насосов Р2, кВт | Напряжение питания, В | Сила тока, А | |
|---|---|---|---|---|
| CSS1 | CSS1/2.2 | 2,2 | 400 | 6 |
| CSS1/5.5 | 5,5 | 12 | ||
| CSS1/7.5 | 7,5 | 18 | ||
| CSS1/11 | 11 | 25 | ||
| CSS1/18.5 | 18,5 | 38 | ||
| CSS1/22 | 22 | 45 |
Конструктивное исполнение
Шкафы управления CSS1 представляют собой электронные и электромеханические компоненты управления насосами, компоненты защиты, скомплексированные и компактно размещенные в пылевлагозащищенном корпусе, светодиодной индикацией и общим (главным) выключателем.
Материалы изготовления
| Конструктивный элемент (деталь) | Материал |
|---|---|
| Корпус | Сталь (окрашенная) |

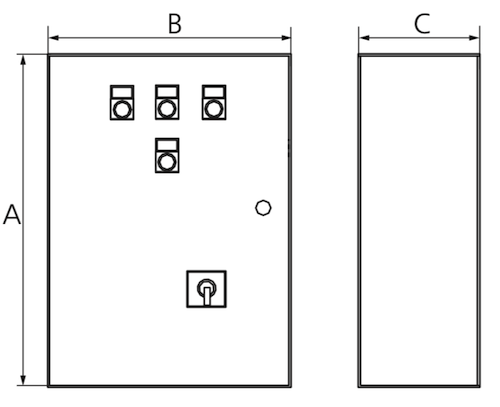

Габаритные размеры
.png)
| Модель | A | B | C | Вес, кг |
|---|---|---|---|---|
| CSS1/2.2 | 500 | 400 | 230 | 14 |
| CSS1/5.5 | 16 | |||
| CSS1/7.5 | 18 | |||
| CSS1/11 | 22 | |||
| CSS1/18.5 | 27 | |||
| CSS1/22 | 30 |
Опции
| Опция | Расшифровка |
|---|---|
| RL-C | Реле для подключения электродов уровня |
| K3SL | Комплект из 3 электродов |
| AA-C | Акустическая сигнализация (сирена) мощностью 90 дБ, вход для датчика уровня или реле давления |
| LL-C | Световая сигнализация с входом для датчика уровня или реле давления |
| DBT-C | Акустическая сигнализация с аккумулятором |
| VOLT-C | Аналоговый вольтметр |
| COM-V-C | Вольтметр 3-фазный |
| AMP-25-C | Амперметр, 25 А |
| AMP-100-C | Амперметр, 100 А |
| AMP-500-C | Амперметр, 500 А |
| COM-A-C | Переключатель амперметра с 3 А.Т. |
| 2GMA-C | Комплект из 2 поплавков для запуска/останова |
| CSF 380-C | Реле контроля последовательности и пропадания фаз |
| CMMT-C | Реле контроля напряжения в питающей сети |
| PSS-C | Проводная кнопка старт/стоп |
| CEV24-C | Реле активирования внешних устройств по сигналу от датчика уровня или реле давления, 24 В |
| FE-C | Аварийная кнопка |
| CON-O-C | Счетчик моточасов |
| DT-C | 24-часовой таймер |
| WT-C | Недельный таймер |
| TMF-C | Многофункциональный таймер |
| DMR/SS | Выносной дисплей управления запуском (плавный пуск) |
| TPL-C | Таймер старт/стоп |
