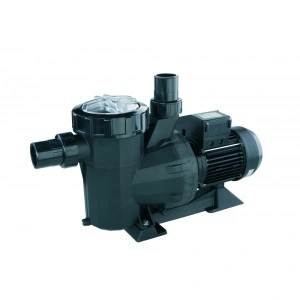

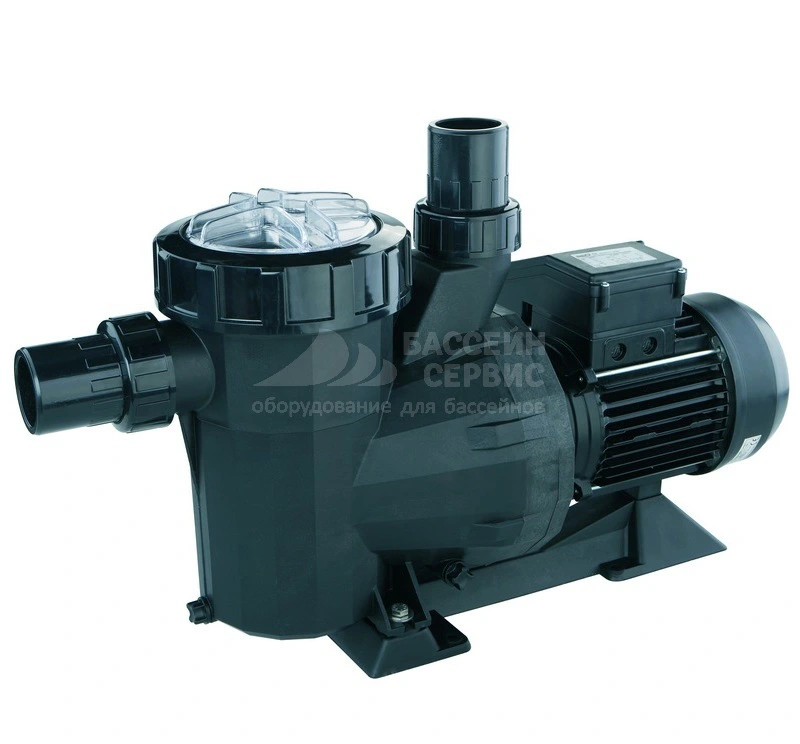

Насосы Astralpool Victoria Plus

AstralPool Victoria Plus представляет собой надежный насос с прочным корпусом и легкооткрываемой крышкой-гайкой нового поколения. Отличается бесшумностью благодаря резиновым опорам. Корзинка сетчатого фильтра большой ёмкости.

  • Конструкция — моноблок со встроенным предварительным фильтром (волосоловкой) объёмом 4 литра
  • Материал корпуса — полипропилен
  • Могут быть установлены на 2 метра выше уровня воды
  • Защита двигателя IP55
КодАртикулФотоИнфоСклад  Цена, ₽  Купить
104960 38769 Насос Astral Victoria Plus 10000 л/ч, 0,37 кВт (1/2 л.с.) 230 В II60 659
%
– +
104961 38770 Насос самовсасывающий AstralPool Victoria Plus с префильтром, 10 м3/ч, 8 м вод. ст., 0,43 кВт, 400 В, 50 Гц, пластик60 659
%
– +
104966 38775 Насос самовсасывающий AstralPool Victoria Plus с префильтром, 21,5 м3/ч, 10 м вод. ст., 1,1 кВт, 230 В, 50 Гц, пластик85 500
%
– +
104968 38777 Насос самовсасывающий AstralPool Victoria Plus с префильтром, 26 м3/ч, 10 м вод. ст., 1,5 кВт, 230 В, 50 Гц, пластик87 349
%
– +
104970 38779 Насос самовсасывающий AstralPool Victoria Plus с префильтром, 34 м3/ч, 10 м вод. ст., 2,2 кВт, 230 В, 50 Гц, пластик93 472
%
– +
139410 38772 Насос AstralPool Victoria Plus 11, подключение 50 мм, производительность 11 м3/ч, 380 В, 0,82 кВт63 576
– +
139411 38771 Насос AstralPool Victoria Plus 14, 220 В63 508
%
– +
139412 38773 Насос AstralPool Victoria Plus 16, подключение 50 мм, производительность 16 м3/ч, 220 В, 1,12 кВт66 617
– +
139413 38774 Насос AstralPool Victoria Plus 16, подключение 50 мм, производительность 16 м3/ч, 380 В, 1,02 кВт66 617
– +
139414 38776 Насос AstralPool Victoria Plus 21, подключение 63 мм, производительность 22 м3/ч, 380 В, 1,4 кВт85 292
– +
139415 38778 Насос AstralPool Victoria Plus 26, подключение 63 мм, производительность 26 м3/ч, 380 В, 1,91 кВт87 138
– +
139416 38780 Насос AstralPool Victoria Plus 34, подключение 75 мм, производительность 34 м3/ч, 380 В, 2,4 кВт93 245
– +

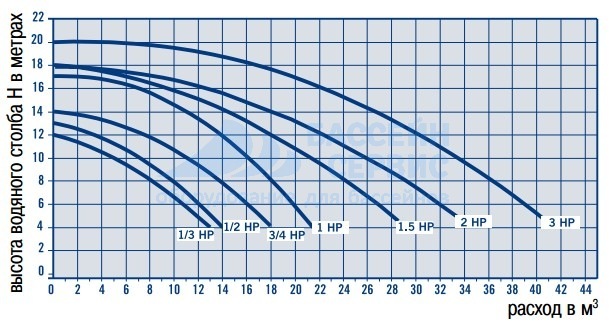

Напорные характеристики

Габаритные размеры

Модель HP H max A, ​мм B, ​мм C, ​мм E, ​мм F, ​мм G, ​мм H, ​мм I, ​мм D, ​мм
41224 1/3 II 12,5 562 335 323 281 243 365 210 144,5 50
38769 1/2 II 13 562 335 323 281 243 365 210 144,5 50
38770 1/2 III 13 562 335 323 281 243 365 210 144,5 50
38771 3/4 II 14 562 335 323 281 243 365 210 144,5 50
38772 3/4 III 14 562 335 323 281 243 365 210 144,5 50
38773 1 II 17 562 335 323 281 243 365 210 144,5 50
38774 1 III 17 562 335 323 281 243 365 210 144,5 50
38775 1,5 II 18 592 366 323 281 243 365 210 144,5 63
38776 1,5 III 18 592 366 323 281 243 365 210 144,5 63
38777 2 II 18 592 366 323 281 243 365 210 144,5 63
38778 2 III 18 592 366 323 281 243 365 210 144,5 63
38779 3 II 20 674 414 323 281 243 365 210 144,5 75
38780 3 III 20 592 366 323 281 243 365 210 144,5 75

Деталировка насосов

Поз. Наименование 38769 38770 38771 38772 38773 38774
1 Ключ крышки для пластиковых насосов 4404130103
2 Прижимная гайка префильтра для насоса 4404130101
3 Крышка префильтра прозрачная с резинкой для насоса 4405010702
4 Уплотнительное кольцо d=151,7 x 6,99 мм 4405010178
5 Корзина префильтра 4405010105
7 Прокладка плоская 72 х 55 х 2,5 мм 4405010179
8 Фитинг соединительный 4405010106
9 Корпус насоса 4405010109
10 Сливная пробка 4405010110
11 Крепления к основанию насоса 4405010206
12 Основание насоса 4405010207
13 Уплотнительное кольцо диффузора d=56,7 х 3,5 мм 4405010161
14 Диффузор 4405010115 4405010116
15 Винт импеллера левый M8 4405010134
16 Крыльчатка насоса 4405010591 / 4405010667 4405010592 / 4405010668 4405010593 / 4405010669 4405010594 / 4405010670 4405010595 / 4405010671 4405010596 / 4405010672
17 Шайба дефлектора 4405010162
18 Прокладка фланца электродвигателя 4405010160
19 Сальник 4405010118
20 Корпус торцевого уплотнения 4405010132
21 Винты фланца 4405010133
22 Фланец электродвигателя 4405010130
23 Шайба дефлектора C.71 4405010163
24 Пыльник вала ротора 4405010158
25 Передняя крышка электродвигателя 4405010137 4405010138
26 Подшипники электродвигателя 4405010135
27 Конденсатор 12 мКф 4405010149 - - - - -
Конденсатор 14 мКф - - 4405020121 - - -
Конденсатор 16 мКф - - - - 4405020122
28 Клеммная коробка (C.63-71) 4405010154 4405010156 4405010154 4405010156 4405010154 4405010156
30 Шпильки электродвигателя (С.63) 4405010143 4405010144
31 Задняя крышка электродвигателя 4405010140 4405010141
32 Вентилятор охлаждения с защитной крышкой 4405010146 4405010147
33 Комплект уплотнительных колец 4405010103
34 Электродвигатель 20597R0475 20598R0475 20599R0475 20600R0475 20601R0475 20602R0475



Поз. Наименование 38775 38776 38777 38778 38779 38780
1 Ключ крышки для пластиковых насосов 4404130103
2 Прижимная гайка префильтра для насоса 4404130101
3 Крышка префильтра прозрачная с резинкой для насоса 4405010702
4 Уплотнительное кольцо d=151,7 x 6,99 мм 4405010178
5 Корзина префильтра 4405010105
6 Фитинг соединительный - 4405010717
7 Прокладка плоская 72 х 55 х 2,5 мм 4405010179
8 Фитинг соединительный 4405010107
9 Корпус насоса 4405010109
10 Сливная пробка 4405010110
11 Крепления к основанию насоса 4405010113 4405010180 4405010113
12 Основание насоса 4405010114
13 Уплотнительное кольцо диффузора d=56,7 х 3,5 мм 4405010161
14 Диффузор 4405010116 4405010117
15 Винт импеллера левый M8 4405010134
16 Крыльчатка 4405010597 / 4405010673 4405010598 / 4405010674 4405010599 / 4405010675 4405010600 / 4405010676 4405010601 / 4405010677

4405010602 / 4405010678
17 Шайба дефлектора 4405010162 -
18 Прокладка фланца электродвигателя 4405010160
19 Сальник 4405010118
20 Фланец 4405010132
21 Винты фланца 4405010133
22 Фланец электродвигателя 4405010131
23 Шайба дефлектора C.80 4405010164
24 Прокладка фланца 4405010159 4405010176 4405010159
25 Передняя крышка электродвигателя 4405010139 4405010167 4405010139
26 Подшипники электродвигателя 4405010136 4405010171 4405010136
27 Конденсатор 18 мКф 4405010150 - - - - -
Конденсатор 32 мКф - - 4405010174 - - -
Конденсатор 40 мКф 4405010175 - - - 4405010175 -
28 Клеммная коробка (C.80-90) 4405010155 4405010157 4405010155 4405010157 4405010155 4405010157
29 Тепловая защита - 4405012221 - 4405012053 -
30 Шпильки электродвигателя  4405010145 4405010169 4405010145
31 Задняя крышка электродвигателя 4405010140 4405010142 4405010168 4405010142
32 Вентилятор охлаждения с защитной крышкой 4405010148 4405010170 4405010148
33 Комплект уплотнительных колец 4405010104
34 Электродвигатель 20603R0575 20604R0575 20605R0475 20606R0475 22341R0475 20607R0475
