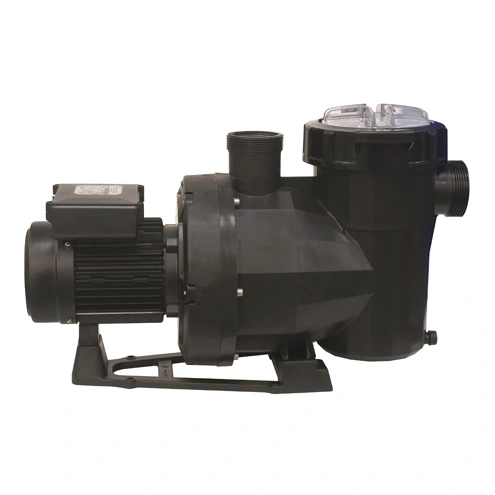

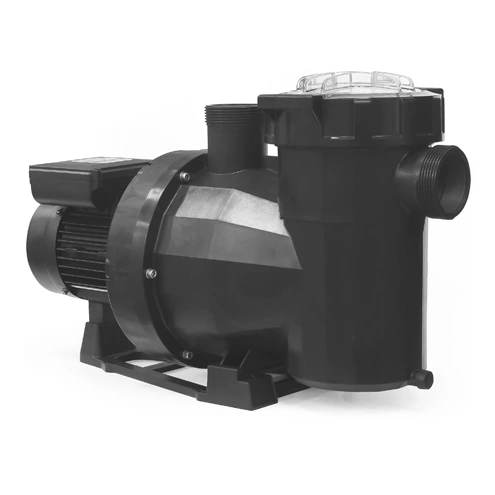

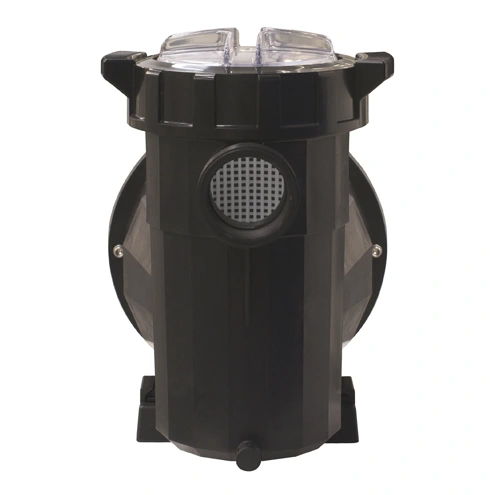

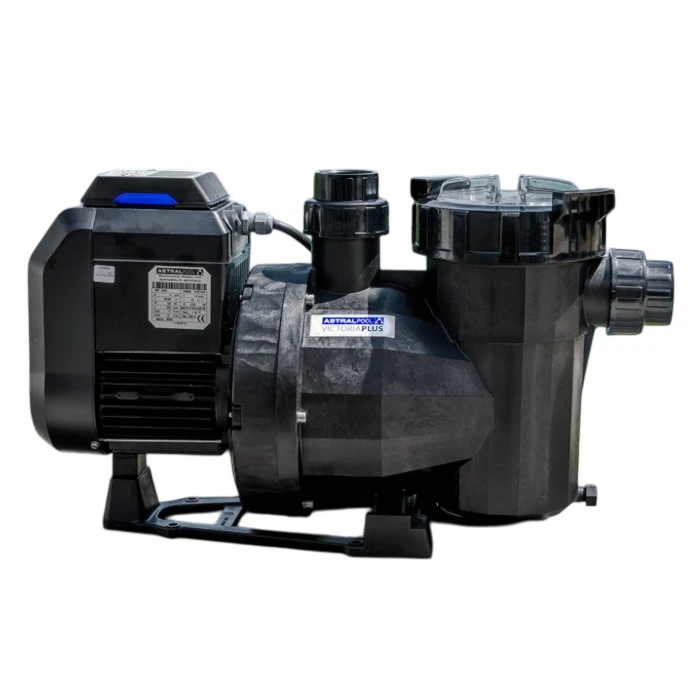

Насосы самовсасывающие AstralPool Victoria Plus Silent с префильтром

Самовсасывающий насос AstralPool Victoria Plus Silent с однофазным и трёхфазным двигателями от 1/2 до 3 л.с. На корпусе насоса установлен префильтр для предотвращения попадания инородных тел в него. Двигатели имеют степень защиты IP55, ​выдерживают высокие температуры и высокий уровень влажности.

КодАртикулФотоИнфоСклад  Цена, ₽  Купить
137985 65558 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 10 м3/ч, 8 м вод. ст., 1/2 л/с, 230/400 В, 50 Гц, пластик80 878
%
– +
137986 65561 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 11 м3/ч, 10 м вод. ст., 3/4 л/с, 230/400 В, 50 Гц, пластик85 693
%
– +
137987 65557 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 10 м3/ч, 8 м вод. ст., 1/2 л/с, 230 В, 50 Гц, пластик78 953
%
– +
137988 65560 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 11 м3/ч, 10 м вод. ст., 3/4 л/с, 230 В, 50 Гц, пластик83 767
%
– +
137989 65563 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 16 м3/ч, 10 м вод. ст., 1 л/с, 230/400 В, 50 Гц, пластик88 581
%
– +
137990 65562 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 16 м3/ч, 10 м вод. ст., 1 л/с, 230 В, 50 Гц, пластик86 656
%
– +
137992 65566 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 26 м3/ч, 10 м вод. ст., 2 л/с, 230 В, 50 Гц, пластик102 061
%
– +
137994 65564 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 21,5 м3/ч, 10 м вод. ст., 1,5 л/с, 230 В, 50 Гц, пластик94 358
%
– +
137995 65569 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 34 м3/ч, 10 м вод. ст., 3 л/с, 230 В, 50 Гц, пластик113 615
%
– +
149873 65565 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 21,5 м3/ч, 10 м вод. ст., 1,5 л/с, 230/400 В, 50 Гц, пластик97 897
%
– +
149874 65567 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 26 м3/ч, 10 м вод. ст., 2 л/с, 230/400 В, 50 Гц, пластик103 797
%
– +
149875 65570 Насос самовсасывающий AstralPool Victoria Plus Silent с префильтром, 34 м3/ч, 10 м вод. ст., 3 л/с, 230/400 В, 50 Гц, пластик116 215
– +

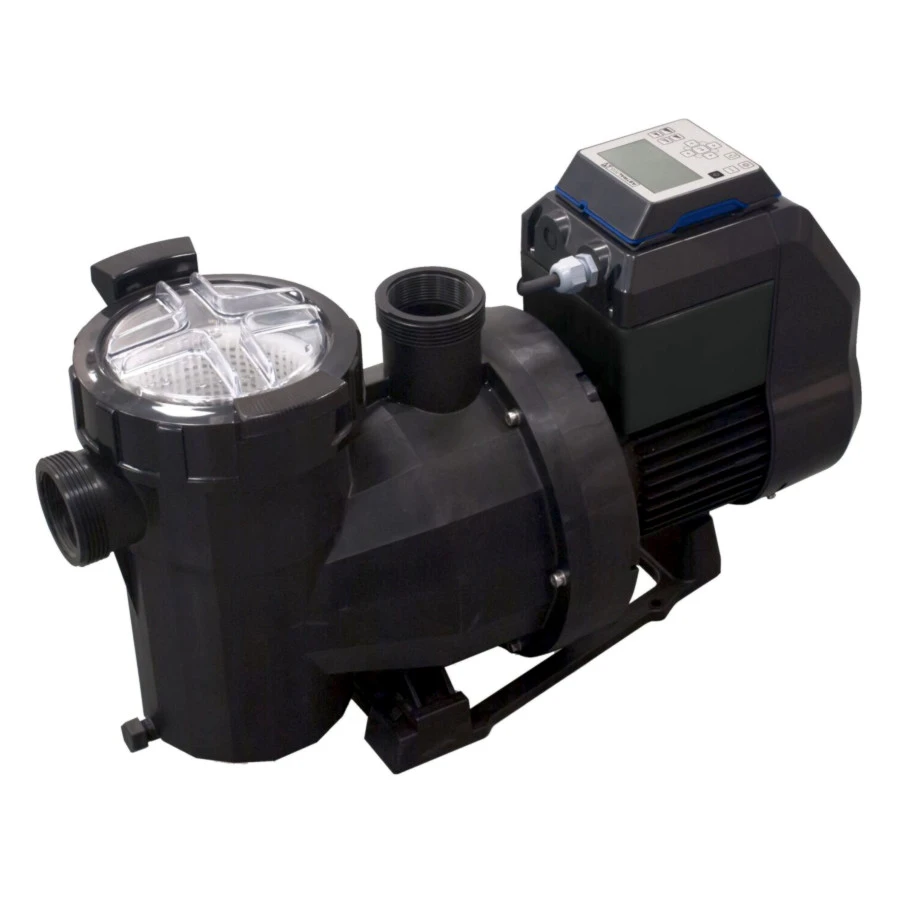

185021 67547 Насос самовсасывающий AstralPool Victoria Plus Silent VS с префильтром, 16.7 м3/ч, 10 м вод. ст., 1 л/с, 230 В, 50 Гц, пластик185 352
– +

Основные характеристики Victoria Plus Silent:

  • низкий уровень шума: между 61 дБА-70 дБА;
  • проста в использовании: крышка префильтра с 2 рычагами (без гаечного ключа);
  • совместимость: легко заменяет насос Victoria Plus с аналогичными параметрами;
  • увеличенный передний подшипник для улучшения осевого усилия.

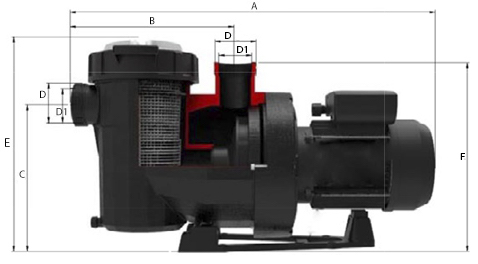

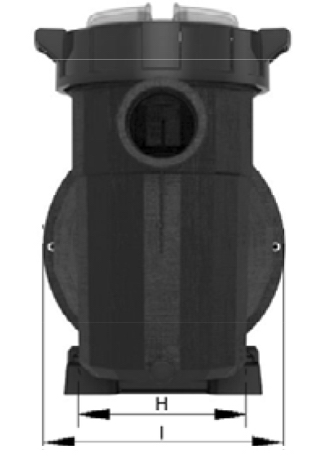

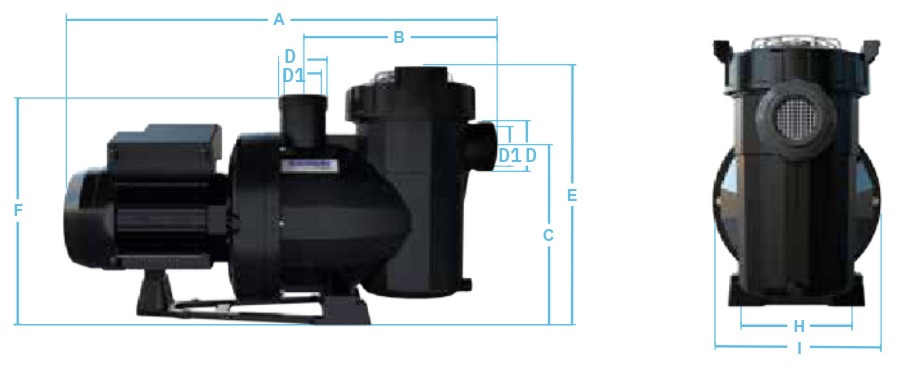

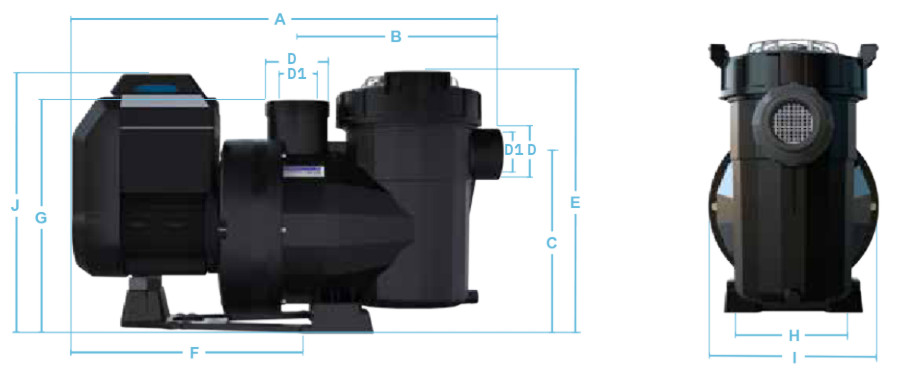

Габаритные размеры

Артикул Нмах, ​м A, ​мм B, ​мм C, ​мм De, ​мм Di, ​мм E, ​мм F, ​мм G, ​мм H, ​мм I, ​мм
65557 13 581 281 246 ACME D.75 2" 359 322 321 164 254
65558 13 581 281 246 ACME D.75 2" 359 322 321 164 254
65560 14 581 281 246 ACME D.75 2" 359 322 321 164 254
65561 14 581 281 246 ACME D.75 2" 359 322 321 164 254
65562 17 581 281 246 ACME D.75 2" 359 322 321 164 254
65563 17 581 281 246 ACME D.75 2" 359 322 321 164 254
65564 18 615 281 246 ACME D.75 2" 359 356 321 164 254
65565 18 615 281 246 ACME D.75 2" 359 356 321 164 254
65566 18 615 281 246 ACME D.75 2" 359 356 321 164 254
65567 18 615 281 246 ACME D.75 2" 359 356 321 164 254
65569 22,5 464 281 246 ACME D.75 2" 359 387 321 164 254
65570 22,5 615 281 246 ACME D.75 2" 359 356 321 164 254

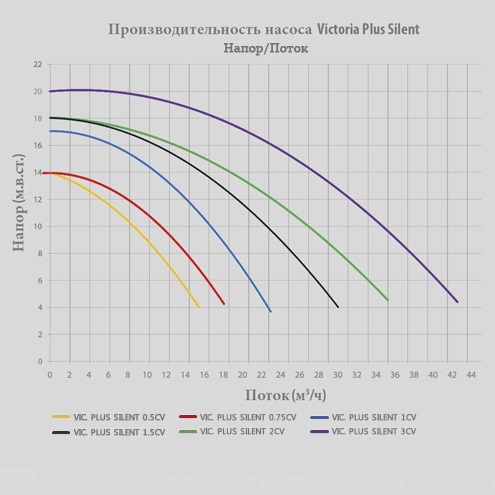

Напорные характеристики

Технические характеристики

Модель 65557 65558 65560 65561 65562 65563 65564 65565 65566 65567 65569 65570
Производительность, ​м3/час 10 10 11 11 16 16 21,5 21,5 26 26 34 34
Потребляемая мощность, ​кВт 0,43 0,43 0,61 0,6 0,78 0,76 1,1 1,1 1,5 1,46 2,2 2,2
Мощность насоса, ​л.с. 1/2 1/2 3/4 3/4 1 1 1,5 1,5 2 2 3 3
Напряжение, ​В 230 230|400 230 230|400 230 230|400 230 230|400 230 230|400 230 230|400
Напор, ​м 10
Тип подключения Входное и выходное подключение - внутренняя резьба 2"ВР"
Класс защиты IP55
Класс изоляции F
Объём префильтра, ​л 4,7

Деталировка насосов

Поз. Наименование 65557 65558 65560 65561 65562 65563
1 Прижимная гайка префильтра 4405010585
2 Крышка префильтра прозрачная с резинкой 4405010702
3 Уплотнительное кольцо d=151,7 x 6,99 мм 4405010178
4 Корзина префильтра 4405010105
5 Прокладка плоская 72 х 55 х 2,5 мм 4405010179
6 Фитинг соединительный 4405010106
8 Корпус насоса 4405010586
9 Сливная пробка 4405010587
10 Основание насоса 4405010588
11 Крепления к основанию насоса 4405010112
12 Винты для крепления корпуса насоса 4405010590
13 Уплотнительное кольцо диффузора d=56,7 х 3,5 мм 4405010161
14 Диффузор 4405010115 4405010116
15 Винт импеллера левый M8 - 4405010134 - 4405010134 - 4405010134
16 Крыльчатка насоса 4405010591 / 4405010667 4405010592 / 4405010668 4405010593 / 4405010669 4405010594 / 4405010670 4405010595 / 4405010671 4405010596 / 4405010672
17 Сальник 4405010118
18 Уплотнительное кольцо корпуса 4405010487
19 Фланец 4405010603
20 Передний фланец электродвигателя 4405010604
21 Подшипники электродвигателя 4405010609
22 Крышка электродвигателя C.71 4405010612
23 Шпильки электродвигателя 4405010144
24 Вентилятор охлаждения с защитной крышкой 4405010635
25 Конденсатор 12 мКф 4405010149 - - - - -
Конденсатор 14 мКф - - 4405020121 - - -
Конденсатор 16 мКф - - - - 4405020122
26 Клеммная коробка (C.63-71) 4405010154 4405010156 4405010154 4405010156 4405010154 4405010156
Клеммная коробка (C.71) 4405012047 4405012050 4405012047 4405012050 4405012047 4405012050
27 Комплект уплотнительных колец 4405010860
28 Электродвигатель 65557R0475 65558R0475 65560R0475 65561R0475 65562R0475 65563R0475



Поз. Наименование 65564 65565 65566 65567 65569 65570
1 Прижимная гайка префильтра 4405010585
2 Крышка префильтра прозрачная с резинкой 4405010702
3 Уплотнительное кольцо d=151,7 x 6,99 мм 4405010178
4 Корзина префильтра 4405010105
5 Прокладка плоская 72 х 55 х 2,5 мм 4405010179
6 Фитинг соединительный 4405010106 4405010107
7 Фитинг соединительный - 4405010717
8 Корпус насоса 4405010586
9 Сливная пробка 4405010587
10 Основание насоса 4405010492 4405010589 4405010492
11 Крепления к основанию насоса 4405010113 4405010180 4405010113
12 Винты для крепления корпуса насоса 4405010590
13 Уплотнительное кольцо диффузора d=56,7 х 3,5 мм 4405010161
14 Диффузор 4405010116 4405010117
15 Винт импеллера левый M8 - 4405010134 - 4405010134 - 4405010134
16 Крыльчатка насоса 4405010597 / 4405010667 4405010598 / 4405010674 4405010599 / 4405010675 4405010600 / 4405010676 4405010601 / 4405010677 4405010602 / 4405010678
17 Сальник 4405010118
18 Уплотнительное кольцо корпуса 4405010487
19 Фланец 4405010603
20 Передний фланец электродвигателя 4405010607 4405010608 4405010607
21 Подшипники электродвигателя 4405010610 4405012039 4405010610
22 Крышка электродвигателя 4405010614 4405010615 4405010614
23 Шпильки электродвигателя 4405010145 4405010169 4405010145
24 Вентилятор охлаждения с защитной крышкой 4405010636 4405010637 4405010636
25 Конденсатор 18 мКф 4405010150 - - - - -
Конденсатор 32 мКф - - 4405010174 - - -
Конденсатор 40 мКф - - - - 4405010175 -
26 Клеммная коробка (C.80) 4405010154 4405010151 4405012048 4405010151 4405012048 4405010151
27 Комплект уплотнительных колец 4405010860
28 Электродвигатель 65564R0475 65565R0475 65566R0475 65567R0475 65569R0475 65570R0475

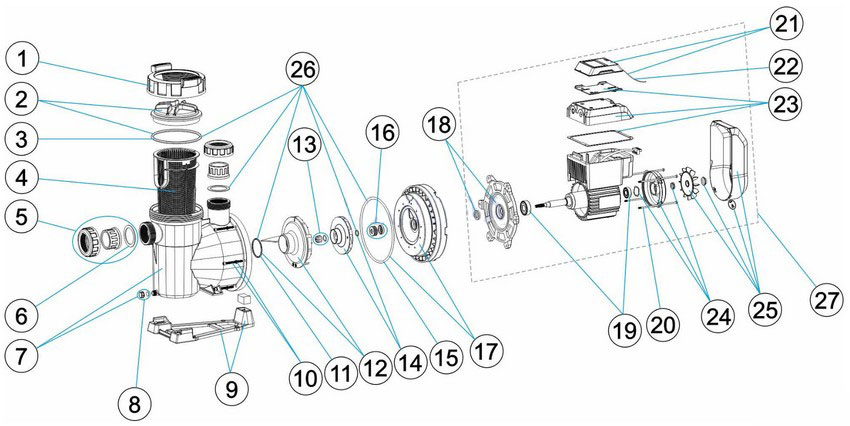

Деталировка насоса 67547

Поз. Наименование 67547
1 Прижимная гайка префильтра 4405010585
2 Крышка префильтра прозрачная с резинкой 4405010702
3 Уплотнительное кольцо d=151,7 x 6,99 мм 4405010178
4 Корзина префильтра 4405010105
5 Фитинг соединительный 4405010106
6 Прокладка плоская 72 х 55 х 2,5 мм 4405010179
7 Корпус насоса 4405010586
8 Сливная пробка 4405010587
9 Основание насоса 4405010588
10 Винты для крепления корпуса насоса 4405010590
11 Уплотнительное кольцо диффузора d=56,7 х 3,5 мм 4405010161
12 Диффузор 4405010116
13 Винт импеллера левый M8 4405010134
14 Крыльчатка насоса 4405010596
15 Уплотнительное кольцо корпуса 4405010487
16 Сальник 4405010118
17 Фланец 4405010603
18 Передний фланец электродвигателя 4405010604
19 Подшипники электродвигателя 4405010609
20 Шпильки электродвигателя 4405010144
21 Контроллер светодиодного дисплея 4405010828
22 Кабель управления 4405010829
23 Распределительная коробка 4405010830
24 Крышка электродвигателя C.71 4405010612
25 Крышка вентилятора в сборе 4405010831
27 Комплект уплотнительных колец 4405010860
28 Электродвигатель 67547R4000
