Теплообменники Elecro G2
Теплообменник титановый Elecro G2 используется для нагрева воды в стационарных домашних и коммерческих бассейнах путём подключения его к контуру отопления. Идеально подходит для использования с коллекторами солнечными, жидкотопливными или газовыми котлами, тепловыми насосами, и другими различными источниками тепла.
В разборном жестком корпусе с теплоизоляцией находится оболочка из нержавеющей кислотостойкой стали AISI-316, внутри оболочки - титановые трубки (7 мм) с большой площадью теплоотдачи, картридж из трубок стянут боковыми крышками с длинными болтами.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 118836 | G2-HE-30T |  |
Теплообменник трубчатый Elecro G2 HE 30T (Titan + AISI-316L), 30 кВт | 52 144 % | |||
| 118837 | G2-HE-49T | |
Теплообменник трубчатый Elecro G2 HE 49T (Titan + AISI-316L), 49 кВт | 64 236 % | |||
| 118838 | G2-HE-85T |  |
Теплообменник трубчатый Elecro G2 HE 85T (Titan + AISI-316L), 85 кВт | 81 333 % | |||
| 118839 | G2-HE-122T | |
Теплообменник трубчатый Elecro G2 HE 122T (Titan + AISI-316L), 122 кВт | 110 712 % | |||
Особенности
- Большая площадь теплопередающей поверхности
- Максимальный КПД
- Возможность настенной установки
- Маленькая камера теплообмена вторичного контура
Технические характеристики
| Модель | HE-30T | HE-49T | HE-85T | HE-122T |
|---|---|---|---|---|
| Номинальная мощность, кВт | 30 | 49 | 85 | 122 |
| Подсоединение | под вклейку 50 мм | |||
| Подсоединение (резьба) | 1 1/2" | |||
| Температура воды бассейна, °C | +2...+45 | |||
| Максимальная температура теплоносителя, °C | 95 | |||
| Рабочее давление, бар | 4 | |||
| Содержание хлора (не более), мг/л | 3 | |||
| Содержание хлоридов (не более), мг/л | 330 | |||
| Щелочность воды, мг/л | 60-120 | |||
| Кальциевая жесткость воды (ppm), мг/л | 200-30000 | |||
| Значение рН воды | 6,8-8,0 | |||

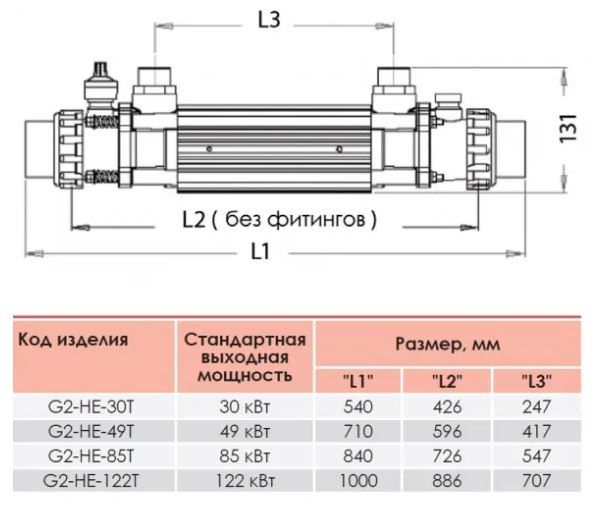

Габаритные размеры
.jpg)
Зависимость фактической тепловой мощности от разности температур и подведенных потоков
| Номинальная мощность |
Поток в бойлере, м3/ч |
Потеря давления в бойлере, бар | Поток в бассейне, м3/ч |
Потеря давления в бассейне, бар | ΔT 15ºC (кВт) | ΔT 20ºC (кВт) | ΔT 30ºC (кВт) | ΔT 40ºC (кВт) | ΔT 50ºC (кВт) | ΔT 60ºC (кВт) | ΔT 70ºC (кВт) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30-kW | 1.1 | 6.1 | 10 | 5.0 | 9 | 11 | 16 | 20 | 26 | 30 | 33 |
| 30-kW | 1.3 | 6.8 | 10 | 5.0 | 10 | 13 | 18 | 23 | 31 | 34 | 39 |
| 30-kW | 1.3 | 6.8 | 14 | 7.0 | 11 | 15 | 20 | 26 | 34 | 41 | 46 |
| 49-kW | 1.6 | 7.7 | 16 | 9.2 | 13 | 18 | 25 | 34 | 41 | 50 | 56 |
| 49-kW | 1.8 | 8.3 | 16 | 9.2 | 14 | 20 | 28 | 38 | 45 | 55 | 62 |
| 49-kW | 2.2 | 9.6 | 17 | 9.8 | 16 | 22 | 33 | 44 | 52 | 64 | 73 |
| 85-kW | 2.4 | 11.3 | 17 | 10.6 | 22 | 28 | 40 | 53 | 64 | 75 | 81 |
| 85-kW | 2.7 | 12.9 | 17 | 10.6 | 26 | 32 | 46 | 60 | 73 | 82 | 89 |
| 85-kW | 3.2 | 14.7 | 17 | 10.6 | 28 | 34 | 49 | 64 | 77 | 90 | 102 |
| 122-kW | 3.8 | 18.3 | 19 | 12.6 | 33 | 43 | 68 | 75 | 93 | 108 | 120 |
| 122-kW | 4.2 | 20.0 | 19 | 12.6 | 36 | 48 | 70 | 89 | 108 | 126 | 143 |
| 122-kW | 4.6 | 21.1 | 19 | 12.6 | 38 | 52 | 73 | 95 | 116 | 137 | 156 |

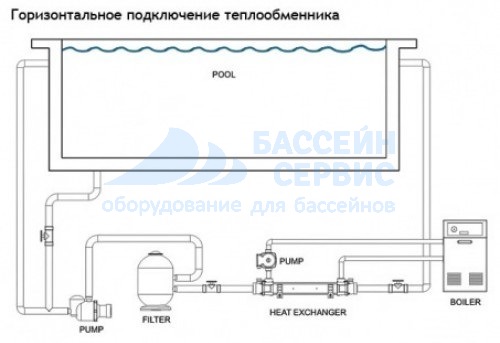

Схема монтажа
Комплектация
- 2 x 1” латунные соединения на первичный контур, папа/мама
- 1 x 1” обратный клапан
- Титановый термопакет для термостата
Теплообменник выполняет свои функции, с начало не разобрались почему плохо греет. Оказывается мощность нагрева зависит от температуры теплоносителя. Как сказали монтажники, заявленная мощность получается при разности температур контуров 60 градусов
Понравилось качество сборки. На вид не Китай. Посмотрим сколько послужит)
Теплообменник пробивает прокладку на горячей воде
Очень качественная вещь. Эффективность хорошая, подсоленую воду держит
Все четко, все характеристики совпадают с заявленными и к качеству претензий нет. Греет хорошо
