Горизонтальные теплообменники Pahlen Hi-Flow
Теплообменник Pahlen Hi-Flow предназначен для нагрева воды бассейна и устанавливается в систему водоподготовки бассейна. Он представляет собой цилиндрический сварной кожух, в котором установлен «змеевик» (труба, согнутая в спираль).
Теплообменник подойдёт для любого вида установки: котлы, тепловые насосы, солнечные панели и другие источники тепла.
- Оборудован спиралью для нагрева воды, что даёт возможность установки в системах с высоким давлением
- Точно приваренные патрубки для качественного монтажа и длительной работы
- Кронштейны выполнены из нержавеющей стали, обеспечивая более простую и удобную установку
- Имеется полая ячейка, что упрощает установку внешнего датчика температуры
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 140562 | ph-11391 |  |
Теплообменник Pahlen горизонтальный 13 кВт HI-Flo (11391) | 29 022 % | |||
| 101615 | ph-11392 | |
Теплообменник Pahlen горизонтальный 28 кВт HI-Flo (11392) | 36 231 % | |||
| 158885 | ph-11393 | |
Теплообменник горизонтальный 40 кВт HI-Flo (11393) | 38 187 % | |||
| 139579 | ph-11394 | |
Теплообменник горизонтальный 75 кВт HI-Flo (11394) | 55 654 % | |||
| 101649 | ph-11332 |  |
Теплообменник из титана горизонтальный Pahlen HI-Flo (Nic-Tech) Titanium 28 кВт (11332) | 98 871 % | |||
| 101646 | ph-11333 | |
Теплообменник из титана горизонтальный Pahlen HI-Flo (Nic-Tech) Titanium 40 кВт (11333) | 105 462 % | |||
| 101650 | ph-11334 | |
Теплообменник из титана горизонтальный Pahlen HI-Flo (Nic-Tech) Titanium 75 кВт (11334) | 138 408 % | |||
Принцип работы
Теплообменник устанавливается в систему водоподготовки бассейна сразу за песочным фильтром. Он представляет собой цилиндрический сварной кожух, в котором в котором установлен змеевик. Вода из бассейна при помощи насоса фильтра подается внутрь кожуха теплообменника. В змеевик при помощи циркуляционного насоса подается теплоноситель. Для того, чтобы движение теплоносителя осуществлялось в одну сторону на ветке возврата теплоносителя устанавливается обратный клапан. Соприкасаясь со змеевиком, вода бассейна нагревается. Когда температура воды превышает значение, установленное на термостате, срабатывает электромагнитный клапан и работа циркуляционного насоса блокируется.
Технические характеристики
| Наименование параметра | Значение параметра | ||||||
|---|---|---|---|---|---|---|---|
| Модель | ph-11332 | ph-11333 | ph-1134 | ph-11391 | ph-11392 | ph-11393 | ph-11394 |
| Температура воды, ºС | +2...+30 | +2...+30 | +2...+30 | +2...+30 | +2...+30 | +2...+30 | +2...+30 |
| Температура теплоносителя, ºС | +60...+90 | +60...+90 | +60...+90 | +60...+90 | +60...+90 | +60...+90 | +60...+90 |
| Номинальная мощность, кВт | 28 | 40 | 75 | 13 | 28 | 40 | 75 |
| Площадь поверхности теплообмена, м2 | 0,13 | 0,16 | 0,29 | 0,05 | 0,13 | 0,16 | 0,29 |
| Номинальный расход в первичном контуре теплообменника, м3/ч | 1,2 | 2,4 | 2,7 | 1,5 | 1,5 | 3,6 | 1,5 |
| Гидравлическое сопротивление (1 контур), м | 1 | 2,3 | 5,2 | 0,9 | 1,7 | 1,3 | 2,6 |
| Максимальное давление в первичном контуре теплообменника, бар | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Номинальный расход во вторичном контуре теплообменника, м3/ч | 18 | 21 | 21 | 12 | 18 | 18 | 12 |
| Гидравлическое сопротивление (2 контур), м | 1,1 | 1,7 | 1,7 | 0,6 | 1,6 | 0,6 | 1,1 |
| Максимальное давление во вторичном контуре теплообменника, бар | 5 | 5 | 5 | 8 | 8 | 8 | 8 |
Параметры воды
| Наименование параметра | Ед.изм. | Значение параметра | |||
|---|---|---|---|---|---|
| Содержание в воде хлора не более | мг/л | 3 | |||
| Содержание в воде хлоридов не более | мг/л | 150 | |||
| Значение рН воды | 7,2-7,6 | ||||
| Щелочность воды | мг/л | 60-120 | |||
| Кальциевая жесткость воды | мг/л | 200-1000 | |||
*Максимальная температура воды 130ºС.

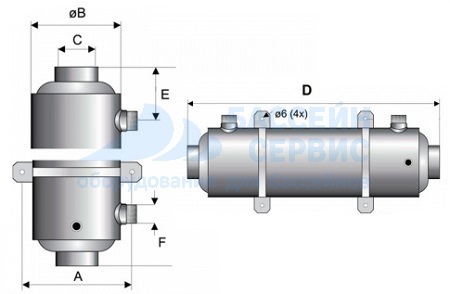

Габаритные размеры
Теплообменник из стали марки AISI 316:
- Содержание хлоридов в воде до 250 мг/л (не для солёной воды)
- Максимальное давление: первичный контур - 60 бар, вторичный контур - 10 бар
| Модель | Размеры | |||||
|---|---|---|---|---|---|---|
| A, мм | B, мм | C, дюйм | D, мм | E, мм | F, дюйм | |
| 11391 / HF 13 | 139 | 129 | 1 1/2" | 235 | 72 | 3/4" |
| 11392 / HF 28 | 139 | 129 | 1 1/2" | 407 | 75 | 3/4" |
| 11393 / HF 40 | 139 | 129 | 1 1/2" | 455 | 85 | 1" |
| 11394 / HF 75 | 139 | 129 | 2" | 702 | 85 | 1" |
Теплообменник из титана:
- Содержание хлоридов в воде свыше 300 мг/л (для солёной воды)
- Максимальное давление: первичный контур - 30 бар, вторичный контур - 5 бар
| Модель | Размеры | |||||
|---|---|---|---|---|---|---|
| A, мм | B, мм | C дюйм | D, мм | E, мм | F, дюйм | |
| 11332 / Т 28 | 139 | 113 | 1 1/2" | 470 | 95 | 1" |
| 11333 / Т 40 | 139 | 127 | 1 1/2" | 510 | 108 | 1" |
| 11334 / Т 75 | 139 | 127 | 1 1/2" | 754 | 108 | 1" |
Комплектация
- Теплообменник
- Хомут крепления теплообменника (2 шт.)
- Кронштейн крепления теплообменника (2 шт.)
Упаковка
| Габариты | Единицы измерения | Значение |
|---|---|---|
| Длина | мм | 280 |
| Ширина | мм | 280 |
| Высота | мм | 280 |
*Теплообменник поставляется в специальной картонной коробке.
- Руководство по эксплуатации теплообменника Pahlen HF13
- Руководство по эксплуатации теплообменника Pahlen HF28
- Руководство по эксплуатации теплообменника Pahlen HF40
- Руководство по эксплуатации теплообменника Pahlen HF75
- Установка теплообменников Hi-Flow Titan 11332, 11333, 11334
- Установка теплообменников Hi-Flow 11391, 11392, 11393, 11394
