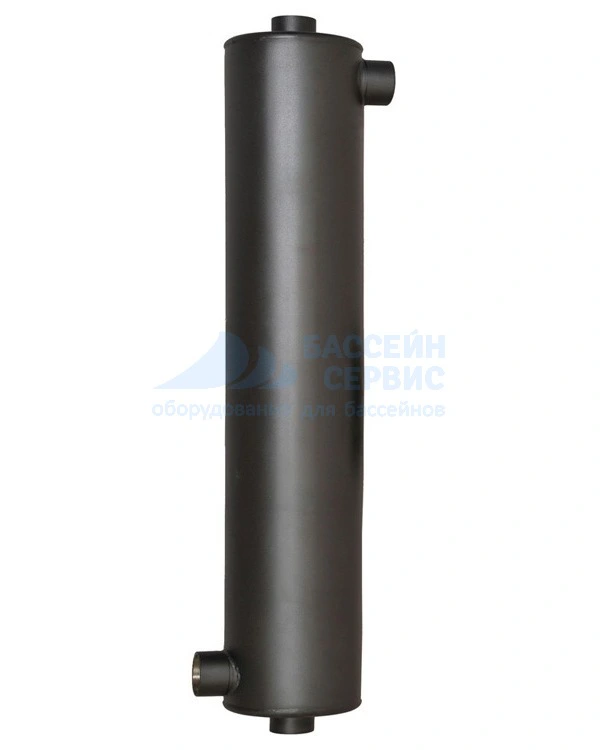

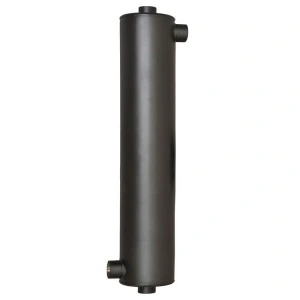

Вертикальные теплообменники Xenozone
Теплообменник Xenozone вертикальный предназначен для нагрева воды и поддержания заданной температуры в частных и общественных бассейнах, гидромассажных ваннах и искусственных водоёмах. Теплоносителем является горячая вода из котла.
Первичный контур теплообменника выполнен в виде трубок. Изделие изготовлено из стали 12Х18Н10Т стойкой к воздействию агрессивных сред и соответствует ТУ 3113-002-78053291-2006, что обеспечивает долговечность и высокое качество.
| Код | Артикул | Фото | Инфо | Склад | Цена, ₽ | Купить | |
|---|---|---|---|---|---|---|---|
| 116181 | ТО-40-10 |  |
Теплообменник Xenozone 40 кВт (вертикальный) /ТО.40.10/ | 33 369 % | |||
| 114687 | ТО-60-10 | |
Теплообменник Xenozone 60 кВт (вертикальный) | 43 708 | |||
| 116184 | ТО-75-20 | |
Теплообменник Xenozone 75 кВт (вертикальный) /ТО.75.20/ | 49 263 % | |||
| 114689 | ТО-12-2 | |
Теплообменник Xenozone 120 кВт (вертикальный) | 77 846 | |||
Особенности
| Характеристика | Значение |
| Номинальное давление | 1,0 МПа |
| Давление гидроиспытаний | 4,0 МПа |
| Максимальное рабочее давление, бар | 10 |
| Максимальная температура теплоносителя | 130°С |
| Содержание хлоридов в воде, г/л | 0,2 |
| Материал | Нержавеющая сталь (марка 12Х18Н10Т) |
| Средний срок службы | не менее 10 лет |
Технические характеристики
| Модель | Мощность | Первичный контур | Вторичный контур | Объём бассейна в помещении, м3 | Объём уличного бассейна, м3 | ||||
| кВт | л/ мин | Гидравлическое сопротивление Н, м | ∆Т теплоносителя, вход/выход, ⁰С | л/ мин | Гидравлическое сопротивление Н, м | ∆Т нагреваемой жидкости, вход/выход, ⁰С | |||
| ТО.40.10 | 40 | 30 | 0,05 | 18 | 200 | 0,8 | 3 | 53 | 40 |
| ТО.60.10 | 60 | 40 | 0,2 | 21 | 300 | 1,4 | 3 | 80 | 60 |
| ТО.75.20 | 75 | 40 | 0,4 | 29 | 350 | 1,8 | 3 | 100 | 75 |
| ТО.12.20 | 120 | 50 | 0,7 | 38 | 360 | 2,4 | 4,5 | 160 | 120 |
*Мощность и ∆Т указаны при разнице температур в контурах 60⁰С.

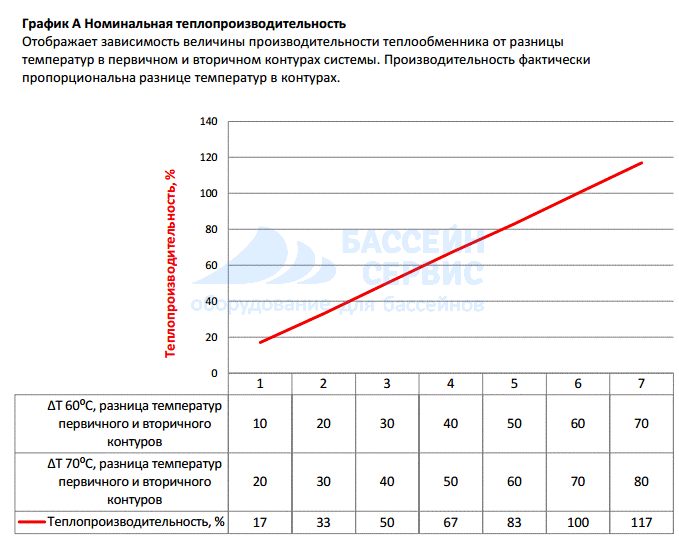

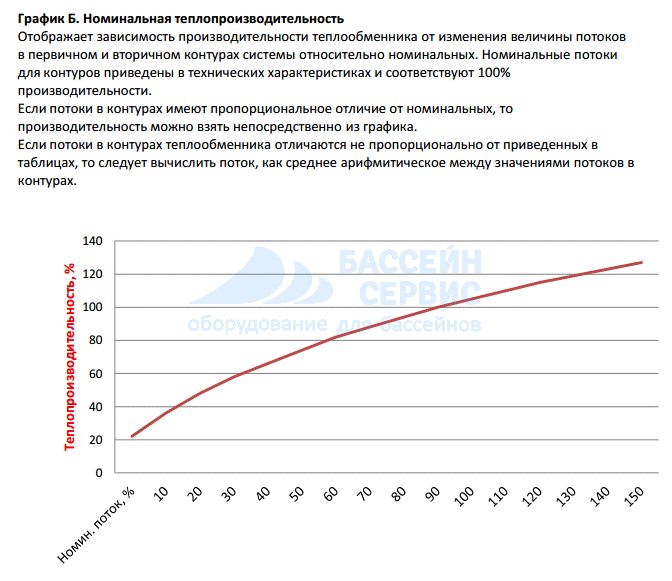

Графики производительности
.gif)

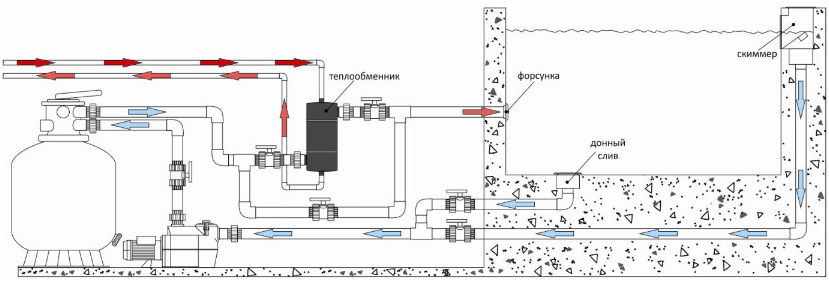

Схема монтажа
При монтаже теплообменника должна быть предусмотрена «водная петля» не менее 50 см и должно быть обеспечено заземление.
Теплообменник должен быть установлен ПОСЛЕ фильтрационного и насосного оборудования и ДО систем дозирования химреагентов и установок очистки воды с использованием озона.

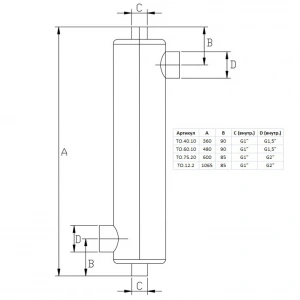

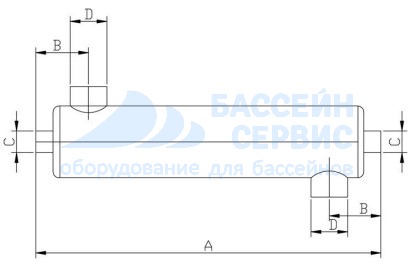

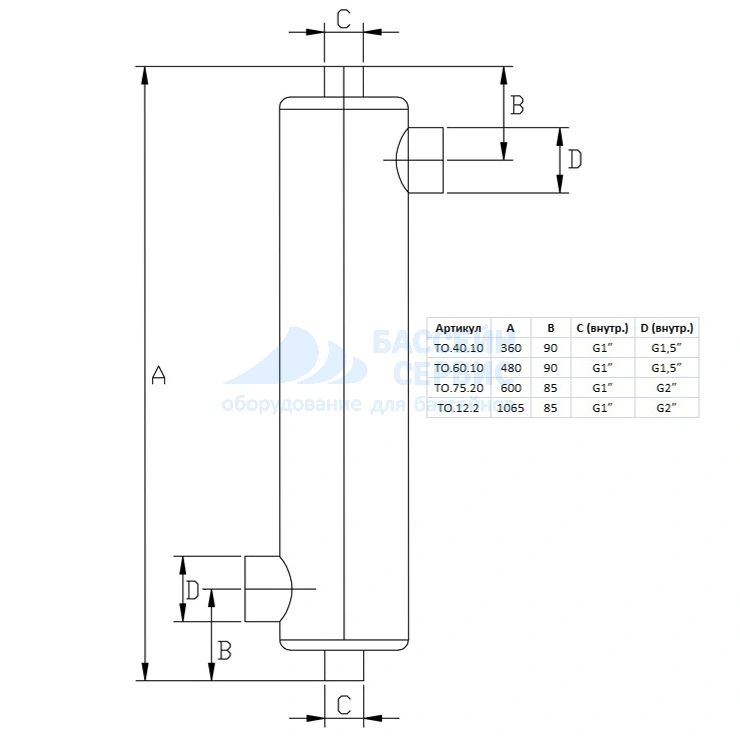

Габаритные размеры
| Модель | A, мм | B, мм | C (внутр.) | D (наружн.) |
|---|---|---|---|---|
| ТО.40.10 | 360 | 92 | G1" | G1,5" |
| ТО.60.10 | 480 | 92 | G1" | G1,5" |
| ТО.75.20 | 600 | 85 | G1" | G2" |
| ТО.12.20 | 1065 | 85 | G1" | G2" |
