Блоки комплексного управления систем бассейна OSF Pool Control
Микропроцессорные блоки автоматики OSF Pool Control предназначены для программного управления насосом фильтровальной установки, а также синхронизации режимов работы фильтра с системой нагрева, автоматикой переливной ёмкости и дозирующей системой.
Технические характеристики
| Наименование | Модель | Макс. нагрузка, кВт | Размеры, мм | ||
|---|---|---|---|---|---|
| Насос | Нагрев | Доп. выход | |||
| Pool-Control 230-ES | 300.278.2110 | 1,0 | 0,4 | 0,4 | 220х220х100 |
| Pool-Control 230-smart | 310.000.1230 | 1,0 | 0,4 | - | 220х285х80 |
| Pool-Control 400-ES | 300.270.0105 | 3,0 | 0,4 | 0,4 | 220х220х100 |
| Pool-Control 400-smart | 310.000.1400 | 3,0 | 0,4 | 0,4 | 220х285х80 |
| Pool-Control 30 | 310.008.2530 | 1,1 | 0,4 | 0,4 | 220х220х100 |
| Pool-Control 250 | 310.008.2440 | 8,0 | 2,0 | 8,0 | 220х220х100 |
| Pool-Control 300 | 310.000.0540 | 1,0 | 0,4 | 0,4 | 220х220х100 |
Функции блоков управления
| Модель | Pool- Control 230 ES |
Pool- Control 400 ES |
Pool- Control 30 |
Pool- Control 250 |
Pool- Control 300 |
Pool- Control 230-smart |
Pool- Control 400-smart |
|---|---|---|---|---|---|---|---|
| Тип таймера | аналог | аналог | цифр | цифр | цифр | цифр | цифр |
| Управление дозирующей системой | • | • | • | • | • | • | • |
| Бесступенчатая электронная защита насоса по току 8 А с индикатором сбоя и разблокировкой | • | • | • | ||||
| Вход теплового реле мотора | • | • | • | • | |||
| Вход теплового реле нагревателя | • | • | • | ||||
| Защита от холостого хода * | • | • | • | • | • | • | • |
| Защита от замерзания воды | • | • | • | ||||
| Интеграция с системой солнечного нагрева | • | • | • | ||||
| Интеграция с блоком управления обратной промывкой Eurotronic 10 | • | • | • | • | • | • | • |
| Интеграция с блоком управления переливной ёмкостью NR-12-TRS-2 | • | • | • | • | • | • | • |
| Интеграция с вентилями Besgo | • | • | • | ||||
| Разъем сервис-терминала | • | • | • | • | |||
| Подключение двух насосов | • |
Защита от холостого хода возможна при подключении блока автодолива NR-12-TRS-2 (не входит в комплект поставки)

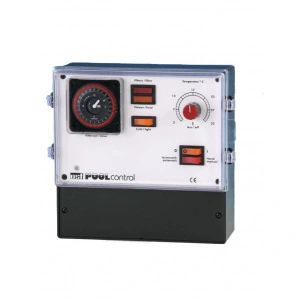

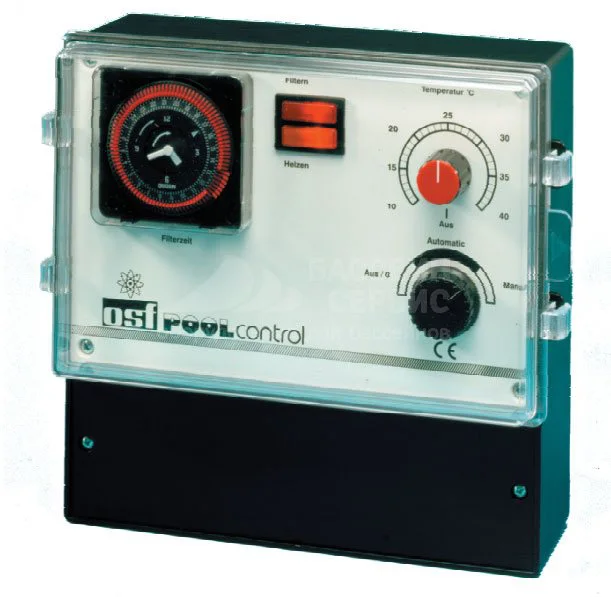

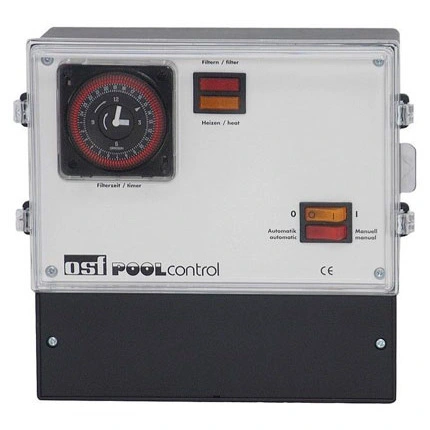

Блок управления OSF Pool-Control 230
- Блок управления фильтрацией
- Ручное управление фильтрацией
- Контрольные индикаторы работы фильтра и нагрева воды
- данная модель не имеет функции контроля за температурой воды

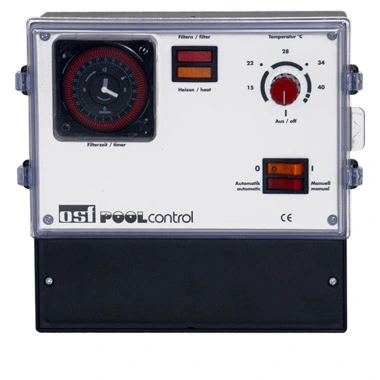

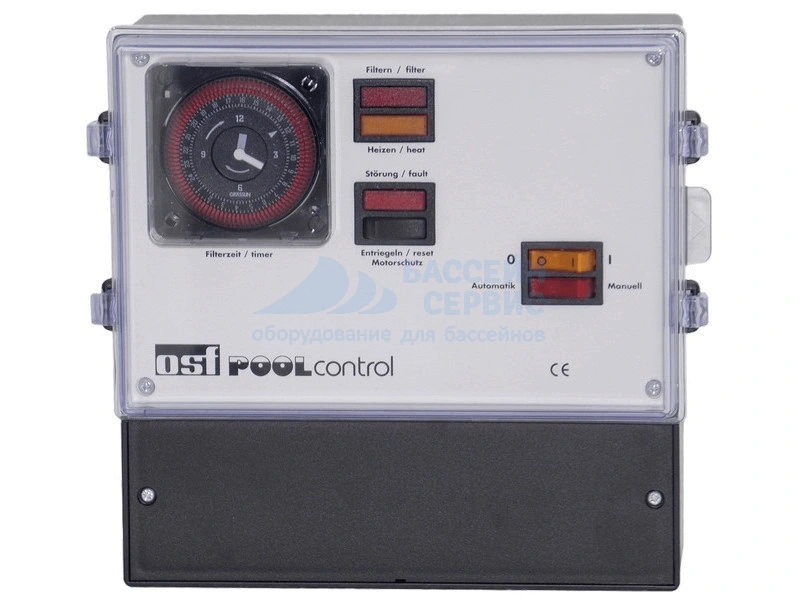

Блок управления OSF Pool-Control 230-ES
- Блок управления фильтрацией и нагревом
- Ручное управление нагревом и фильтрацией
- Контакты для подключения защиты мотора насоса
- Контрольные индикаторы работы фильтра и нагрева воды.
- Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте

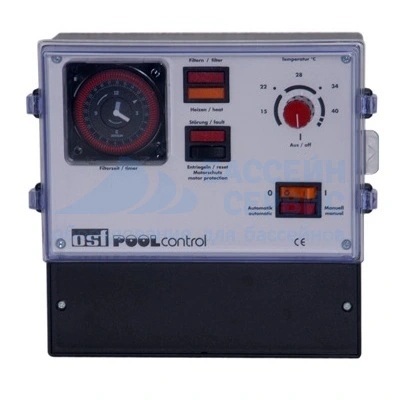

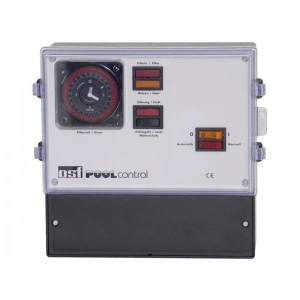

Блок управления OSF Pool-Control 400-ES
- Блок управления фильтрацией и нагревом
- Ручное управление нагревом и фильтрацией
- Возможно использовать 220 Вольт при однофазном насосе
- Контрольные индикаторы работы фильтра и нагрева воды.
- Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте
- Контакты для подключения тепловой защиты мотора насоса и нагревателя

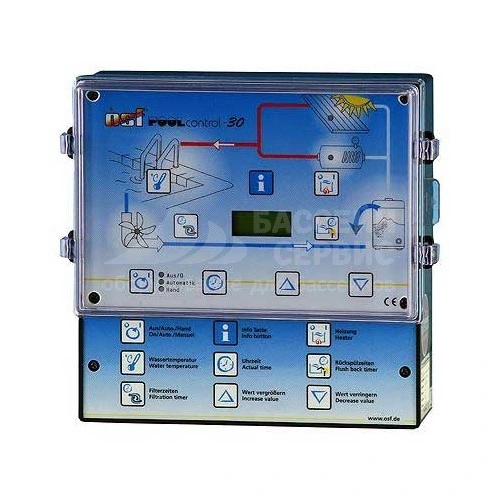

Блок управления OSF Pool-Control 30
- Блок управления фильтрацией, обратной промывкой и нагревом
- Наглядная схема управления бассейном и ЖК дисплей на лицевой панели
- Панель с плёночными кнопками
- Электронный регулятор температуры
- Информационная кнопка «info»
- Дисплей с подсветкой
- Датчик температуры Ø 10 мм с кабелем длиной 1,5 м в комплекте
- управление 2-мя гидроклапанами (максимум 4 А) или вентилями Besgo,
- Дополнительные контакты для нагревателя (максимум 4 А)

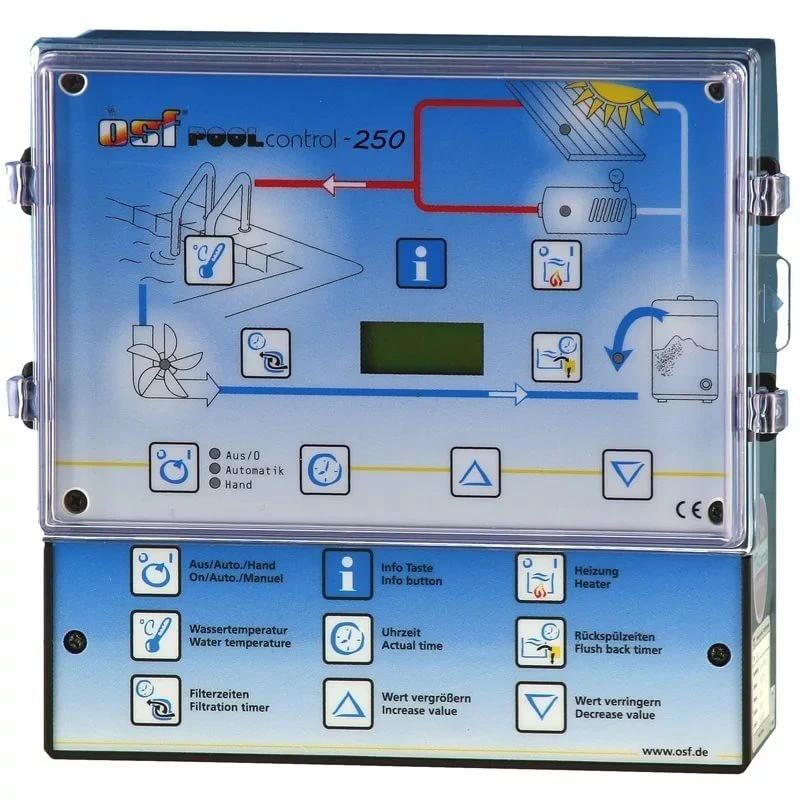

Блок управления OSF Pool-Control 250
- Блок управления фильтрацией, обратной промывкой и нагревом
- Наглядная схема управления бассейном и ЖК дисплей на лицевой панели
- Панель с плёночными кнопками
- Электронный регулятор температуры
- Информационная кнопка «info»
- Дисплей с подсветкой
- Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте
- Управление 2-мя гидроклапанами (максимум 2 А) или вентилями Besgo
- Дополнительные контакты для нагревателя (максимум 8 А)
Блок управления OSF Pool-Control 300
- Блок управления фильтрацией и нагревом для управления 2 насосами
- Наглядная схема управления бассейном и ЖК дисплей на лицевой панели
- Панель с плёночными кнопками
- Электронный регулятор температуры
- Информационная кнопка «info»
- Дисплей с подсветкой
- Датчик температуры Ø 10 мм с кабелем длиной 1,5 м в комплекте
- Дополнительные контакты для нагревателя (максимум 4 А)

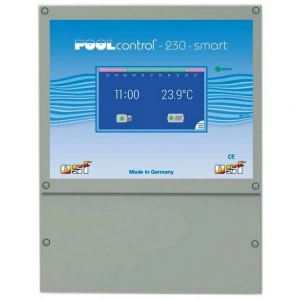

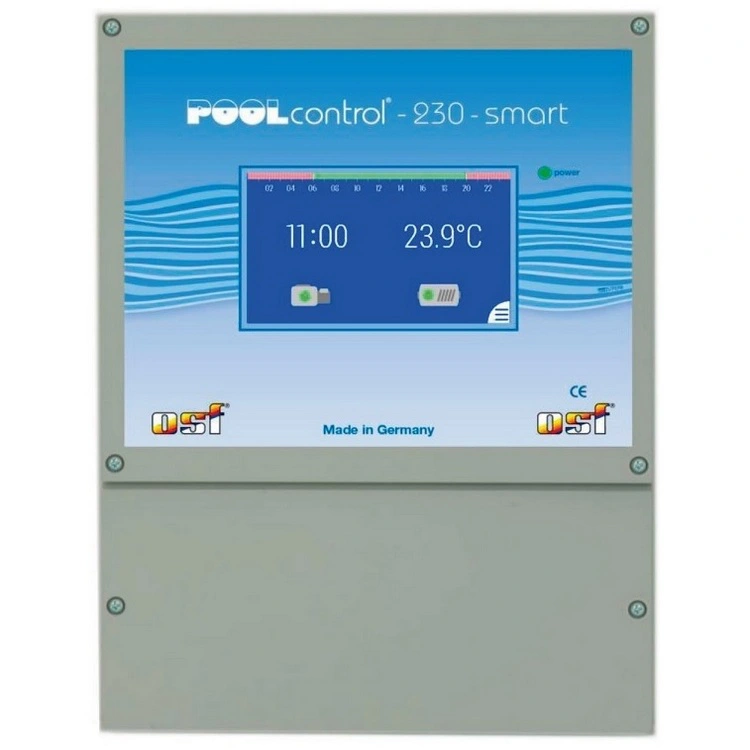

Блок управления OSF Pool-Control 230-smart
- Блок управления фильтрацией и нагревом
- Управление нагревом и фильтрацией на сенсорном экране
- Контакты для подключения защиты мотора насоса
- Сенсорная панель для управления и индикации
- Доступ к интернет
- Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте

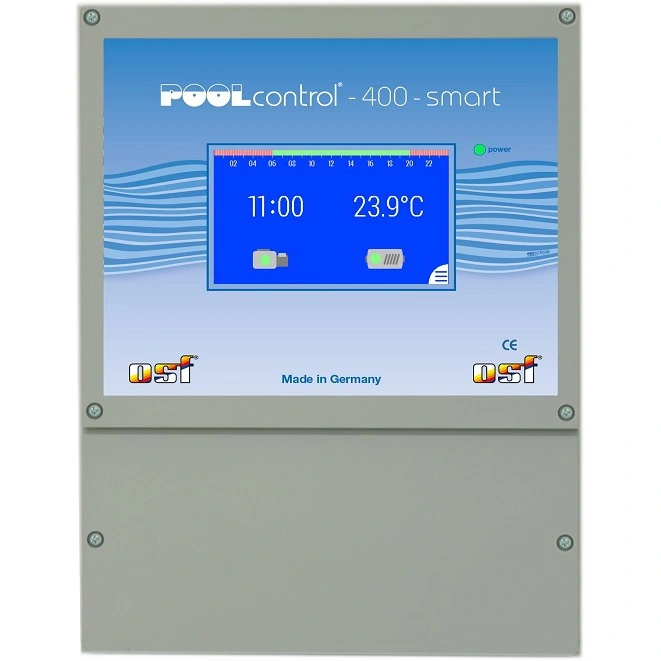

Блок управления OSF Pool-Control 400-smart
- Блок управления фильтрацией и нагревом
- Управление нагревом и фильтрацией на сенсорном экране
- Возможно использовать 220 Вольт при однофазном насосе
- Сенсорная панель для управления и индикации
- Датчик температуры Ø 10 мм с кабелем 1,5 м в комплекте
- Контакты для подключения тепловой защиты мотора насоса и нагревателя

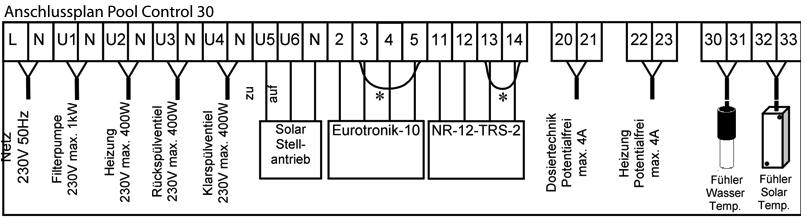

Схема подключений PC-30

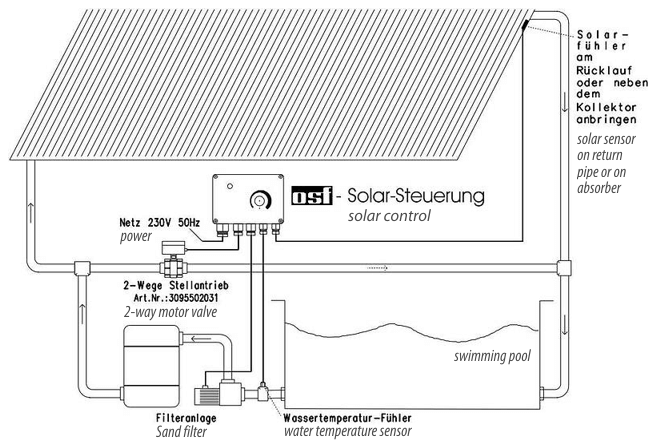

Пример подключения солнечного коллектора
.png)
