Электронагреватели в пластиковом корпусе Pahlen Aqua Compact
Электронагреватель мощностью от 3 до 18 кВт выполнен из армированного полипропилена. Есть варианты комплектации с тэном как из сплава Incoloy 825, так и из титана, который позволяет устанавливать электронагреватель в бассейны с солёной водой.
ТЭНы для этих нагревателей (из сплава Incoloy) можно посмотреть здесь.
Электронагреватели пластиковые с ТЭНом из титана:
- Содержание хлорида в воде свыше 300 мг/л.
- Для использования в бассейнах с солёной водой или электролизёром.
Электронагреватели пластиковые с ТЭНом из сплава Incoloy 825:
- Допустимое содержание хлорида в воде до 250 мг/л.
- Не для использования в бассейнах с солёной водой.
Технические характеристики
| Модель | 141600 | 141601 | 141602 | 141603 | 141604 | 141605 |
|---|---|---|---|---|---|---|
| Минимальный поток, м3/ч | 5,4 | |||||
| Максимальное давление, бар | 2 | |||||
| Максимальная температура воды, ºС | 45 | |||||
| Термостат, ºС | 0 – 45 | |||||
| Защита от перегрева, ºС | 60 | |||||
| Потребляемая мощность, кВт | 3 | 6 | 9 | 12 | 15 | 18 |
| Частота, Гц | 50 | |||||
| Масса, кг | 1,7 | 1,7 | 2,3 | 2,3 | 2,3 | 2,3 |
| Класс защиты | IP45 | |||||
| Сопротивление ТЭНа, Ом | 52,9 | 26,5 | 17,6 | 13,2 | 10,6 | 8,8 |
| Подсоединение, мм | 50 | |||||
Параметры воды
| Содержание в воде хлора (не более), мг/л | 3 |
|---|---|
| Содержание в воде хлоридов (не более), мг/л | 150 |
| Значение рН воды | 7,2-7,6 |
| Щёлочность воды, мг/л | 60-120 |
| Кальциевая жёсткость воды, мг/л | 200-1000 |
| Содержание в воде брома (не более), мг/л | 13 |
| Содержание в воде “активного” кислорода, мг/л | 125 |
Схема монтажа

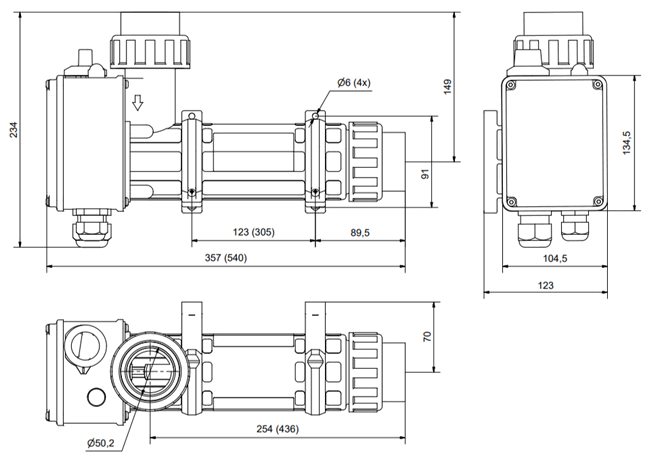

Габаритные размеры
Деталировка
.jpg)
| Позиция | Наименование | Мощность нагревателя | |||||
|---|---|---|---|---|---|---|---|
| 3 кВт | 6 кВт | 9 кВт | 12 кВт | 15 кВт | 18 кВт | ||
| 1 | Корпус электронагревателя (пластик), 1 шт. |
PH-141600/ PH-141600T |
PH-141601/ PH-141601T |
PH-141602/ PH-141602T |
PH-141603/ PH-141603T |
PH-141604/ PH-141604T |
PH-141605/ PH-141605T |
| 2 + 3 + 4 | Установочный комплект ТЭНа (прокладка-кольцо, 1 шт + ТЭН из сплава "Incoloy" / Титановый ТЭН, 1 шт. + винты крепления, 4 шт.), 1 шт | 632120 / 632130 | 632121 / 632131 | 632122/ 632132 | 632123/ 632133 | 632124/ 632134 | 632125/ 632135 |
| 5 + 6 + 7 + 28 | Комплект датчика потока (прокладка-кольцо + датчик потока + винты крепления + реле электронагревателя), 1 шт. | 12864/632000 | |||||
| 8 | Коробка распаячная, 1 шт. | 147010 | |||||
| 9 | Винты крепления распаячной коробки, 4 шт. | ||||||
| 10 | Датчик регулировки температуры 0-45°C, 1 шт. | 12843/632002 | |||||
| 12 | Шайба указатель нулевого положения датчика регулировки температуры, 1 шт. | 14564200 | |||||
| 13 | Винты крепления датчика регулировки температуры, 2 шт. | 19922110 | |||||
| 14 | Пыльник ручки градуируемой, 1 шт. | 14562200 | |||||
| 15 | Ручка градуируемая датчика регулировки температуры, 1 шт. | 19991000 | |||||
| 16 | Модуль защиты (датчик перегрева) от перегрева выше 60°C, 1 шт. | 12844/632001 | |||||
| 17 + 18 | Гайка крепления, 1 шт + колпачок защитный датчика перегрева, 1 шт. | ||||||
| 19 + 20 + 21 | Прокладка, 1 шт + крышка коробки распаячной, 1 шт. + винты, 4 шт. | ||||||
| 22 + 23 | Муфта 30 мм, 1 шт + гайка крепления муфты уплотнения кабеля коробки распаячной, 1 шт | ||||||
| 24 + 25 + 26 | Комплект переходных муфт с уплотнительными кольцами Ø50, 2 шт. | 632136 | |||||
| 27 + 21 | Комплект кронштейнов (высокий 27.1/низкий 27.2), 2 шт. | 632119/632129 | |||||
| 28 | Реле электронагревателя | ||||||
| 31 + 32 | Муфта 22 мм, 1 шт + гайка крепления муфты уплотнения кабеля коробки распаячной, 1 шт. | ||||||
Упаковка
| Длина, мм | Ширина, мм | Высота, мм |
|---|---|---|
| 560 | 190 | 120 |
- Инструкция по монтажу электронагревателя Pahlen в пластиковом корпусе
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141600 01)
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141601 01)
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141602 01)
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141603 01)
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141604 01)
- Руководство по эксплуатации электронагревателя в пластиковом корпусе Pahlen (141605 01)
- Инструкция по монтажу электронагревателя из пластика/титана Pahlen 141600T - 141605T
- Инструкция по монтажу электронагревателя из пластика/титана Pahlen 141600T(-02) - 141605T(-02)
- Инструкция по монтажу платикового электронагревателя Pahlen 141600(-02) - 141605(-02)
