Установка ОДВ для УФ обеззараживания воды и водоподготовки бассейна

УФ-установки ОДВ предназначены для обеззараживания бактерицидным УФ облучением питьевой, ​технологической, ​морской воды, ​воды бассейнов.

  • Мгновенное обеззараживание воды для хозяйственно-бытовых и питьевых нужд
  • Неизменность химического состава воды при обеззараживании
  • Вкус, ​цвет, ​запах воды не меняются, ​оставаясь природными
  • Высокая эффективность борьбы с вирусами
  • Простота оборудования и обслуживания
  • Малые эксплуатационные затраты



КодАртикулФотоИнфоСклад  Цена, ₽  Купить
106684 ОДВ-5-0,2 УФ установка ОДВ-5-0.2 мощностью 10 Вт, 0,2 м3/час9 300
– +
106685 ОДВ-5-0,5 УФ установка ОДВ-5-0.5 мощностью 15 Вт, 0,5 м3/час10 800
– +
106686 ОДВ-5-1 УФ установка ОДВ-5-1 мощностью 30 Вт, 1 м3/час23 400
– +
106687 ОДВ-5-1,5 УФ установка ОДВ-5-1.5 мощностью 37 Вт, 1,5 м3/час26 200
– +
106688 ОДВ-5-2 УФ установка ОДВ-5-2 мощностью 40 Вт, 2 м3/час29 300
– +
106689 ОДВ-5-3 УФ установка ОДВ-5-3 мощностью 60 Вт, 3 м3/час35 700
– +
106690 ОДВ-5-4 УФ установка ОДВ-5-4 мощностью 70 Вт, 4 м3/час49 500
– +
106691 ОДВ-5 УФ установка ОДВ-5 мощностью 80 Вт, 5 м3/час61 700
– +
106692 ОДВ-7 УФ установка ОДВ-7 мощностью 90 Вт, 7 м3/час79 900
– +
189582 ОДВ-7-УЗ УФ установка ОДВ-7-УЗ с ультразвуком, 90 Вт, 7 м3/ч385 000
– +
106693 ОДВ-10 УФ установка ОДВ-10 мощностью 200 Вт, 10 м3/час с УФ датчиком124 600
– +
180877 ОДВ-10-УЗ УФ установка ультразвуковая ОДВ-10-УЗ, 10 м3/час415 000
– +
106694 ОДВ-15 УФ установка ОДВ-15 мощностью 240 Вт, 15 м3/час с УФ датчиком159 900
– +
189583 ОДВ-15-УЗ УФ установка ОДВ-15-УЗ с ультразвуком, 240 Вт, 15 м3/ч, с УФ датчиком415 000
– +
106695 ОДВ-20 УФ установка ОДВ-20 мощностью 340 Вт, 20 м3/час с УФ датчиком184 400
– +
189584 ОДВ-20-УЗ УФ установка ОДВ-20-УЗ с ультразвуком, 340 Вт, 20 м3/ч, с УФ датчиком598 300
– +
106696 ОДВ-30 УФ установка ОДВ-30 мощностью 480 Вт, 30 м3/час с УФ датчиком и блоком промывки239 800
– +
182688 ОДВ-30Х УФ установка ОДВ-30 мощностью 480 Вт, 30 м3/час с УФ датчиком без блока промывки214 800
– +
189585 ОДВ-30-УЗ УФ установка ОДВ-30-УЗ с ультразвуком, 480 Вт, 30 м3/ч, с УФ датчиком и блоком промывки699 500
– +
106697 ОДВ-40 УФ установка ОДВ-40 мощностью 560 Вт, 40 м3/час с УФ датчиком и блоком промывки249 500
– +
189586 ОДВ-40-УЗ УФ установка ОДВ-40-УЗ с ультразвуком, 560 Вт, 40 м3/ч, с УФ датчиком и блоком промывки795 850
– +
106698 ОДВ-50 УФ установка ОДВ-50 мощностью 620 Вт, 50 м3/час с УФ датчиком и блоком промывки288 800
– +
189587 ОДВ-50-УЗ УФ установка ОДВ-50-УЗ с ультразвуком, 620 Вт, 50 м3/ч, с УФ датчиком и блоком промывки876 800
– +
106699 ОДВ-70 УФ установка ОДВ-70 мощностью 870 Вт, 70 м3/час с УФ датчиком и блоком промывки392 500
– +
189588 ОДВ-70-УЗ УФ установка ОДВ-70-УЗ с ультразвуком, 870 Вт, 70 м3/ч, с УФ датчиком и блоком промывки985 200
– +
106700 ОДВ-100 УФ установка ОДВ-100 мощностью 1.2 кВт, 100 м3/час с УФ датчиком и блоком промывки499 800
– +
189589 ОДВ-100-УЗ УФ установка ОДВ-100-УЗ с ультразвуком, 1,2 кВт, 100 м3/ч, с УФ датчиком и блоком промывки1 250 600
– +
106701 ОДВ-130 УФ установка ОДВ-130 мощностью 1.55 кВт, 130 м3/час с УФ датчиком и блоком промывки555 200
– +
106702 ОДВ-150 УФ установка ОДВ-150 мощностью 1.85 кВт, 150 м3/час с УФ датчиком и блоком промывки699 600
– +
171575 ОДВ-200А УФ установка ОДВ-200А, 2,2 кВт, 200 м3/час, УФ датчик, блоком промывки768 000
– +
177265 ОДВ-500А УФ установка ОДВ-500А, 7,6 кВт, 280 м3/час, УФ датчик, блоком промывки1 628 900
– +

Принцип работы

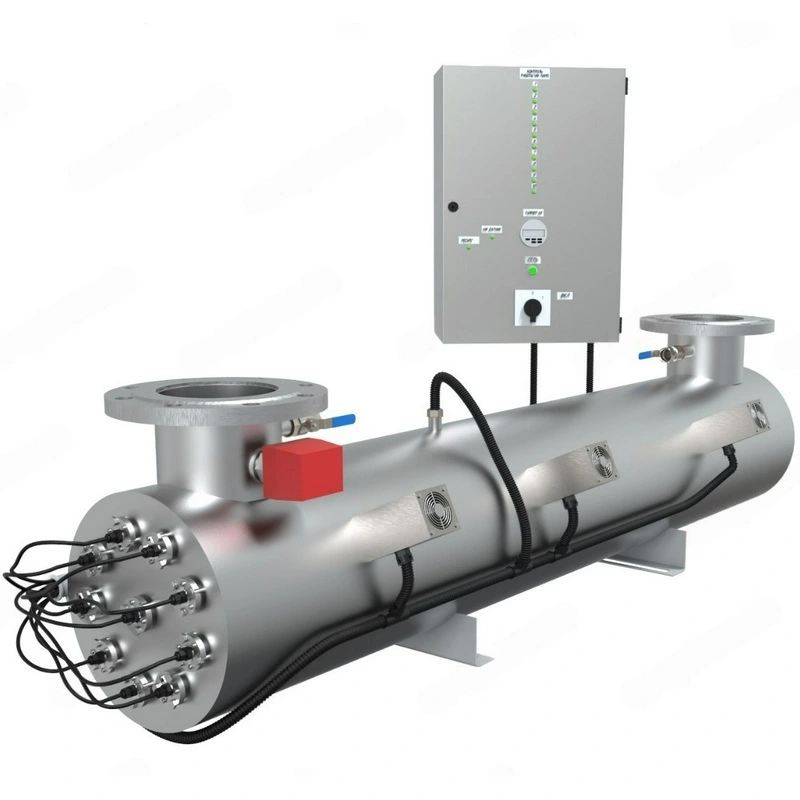

Обеззараживающий эффект установки ОДВ обеспечивается бактерицидным действием УФ облучения. Вода проходит через цилиндрический металлический корпус (блок обеззараживания), ​в котором герметично установлены кварцевые кожухи. УФ лампы помещены внутрь кварцевых кожухов, ​пропускающих УФ излучение. Рабочее положение установки – вертикальное или горизонтальное. Вода обеззараживается, ​проходя внутри установки вдоль кварцевых кожухов с работающими УФ лампами. Установка не изменяет химический состав воды.

Технические характеристики

Ультрафиолетовое оборудование 2, ​4 и 6 серии оснащено амальгамными УФ лампами, ​низкого давления, ​мощностью от 320 до 750 Вт. Срок службы амальгамных УФ ламп 12000 часов. Благодаря высокой мощности и интенсивности амальгамные УФ лампы сокращают количество используемых в установке ламп до 4 раз.

Наименование
оборудования		 Производительность, ​м3/час Потребляемая
мощность,
Вт		 Рекомендуемый
объём
бассейна, ​м3		 Ду патрубка, ​мм Масса, ​кг Габаритные
размеры, ​м		 УФ датчик Блок промывки
Питьевая вода
СанПиН
2.1.4.1074-01		 Вода из
подземного
источника		 Вода, ​прошедшая
мембранную
очистку
Серия 1 - Стандартная
ОДВ-5-0.2 0.2 0.24 0.3 10   1/2" 1 0,05х0,1х0,2 - -
ОДВ-5-0.5 0.5 0.6 0.8 15   3/4" 4 0,06х0,1х0,35 - -
ОДВ-5-1 1 1.2 1.4 30   3/4" 5 0,06х0,1х0,45 - -
ОДВ-5-1.5 1.5 1.8 2 37   3/4" 6 0,06х0,1х0,5 - -
ОДВ-5-2 2 2.2 2.7 40 10 3/4" 8 0,1х0,12х0,55 - -
ОДВ-5-3 3 3.5 4 60 15 1" 10 0,1х0,12х0,95 - -
ОДВ-5-4 4 4.7 5.5 70 20 1" 12 0,1х0,12х0,1 - -
ОДВ-5 5 6 7 80 25 2" 15 0,1х0,2х1,1 - -
ОДВ-7 7 8 9 90 35 2" 18 0,1х0,2х1,3 - -
ОДВ-10 10 12 14 200 50 2" 25 0,2х0,3х1,1 + -
ОДВ-15 15 17 20 240 75 2" 32 0,2х0,3х1,4 + -
ОДВ-20 20 23 28 340 100 2" 41 0,2х0,3х1,4 + -
ОДВ-30 30 35 45 480 150 100 45 0,25х0,46х1,4 + +
ОДВ-40 40 46 60 560 200 100 56 0,25х0,46х1,4 + +
ОДВ-50 50 60 75 620 250 100 73 0,25х0,46х1,4 + +
ОДВ-70 70 85 105 870 350 100 124 0,3х0,5х1,4 + +
ОДВ-100 100 120 138 1200 500 150 146 0,3х0,5х1,4 + +
ОДВ-130 130 145 185 1550 650 150 158 0,4х0,56х1,4 + +
ОДВ-150 150 190 250 1850 750 150 165 0,4х0,56х1,4 + +
Серия 2 – Амальгамная
ОДВ-200А 200 235 - 2500 1000 150 100 0,4х0,56х1,7 + +
ОДВ-250А 250 300 - 3000   150 110 0,4х0,6х1,9
ОДВ-300А 300 350 - 3700   150 120 0,4х0,6х1,9 + +
ОДВ-400А 400 470 - 5000   300 140 0,4х0,6х1,95 + +
ОДВ-500А 500 590 - 7600   200 180 0,5х0,65х1,95 + +
ОДВ-600А 600 - - 8900   200 200 0,5х0,65х1,95 + +
ОДВ-700А 700 825 - 10000   300 240 0,5х0,65х2 + +
ОДВ-1000А 1000 1170 - 13000   400 350 0,55х1х2 + +
ОДВ-1200А 1200 1400 - 15500   400 400 0,6х1,1х2,1 + +
ОДВ-1300А 1300 - - 16800   400 420 0,7х1,1х2,1 + +
ОДВ-1500А 1500 1800 - 19500   500 470 0,7х1,2х2,2 + +
ОДВ-2000А 2000 2350 - 25000   600 590 0,7х1,3х2,2 + +

УФ+ультразвук

Тип установок Производительность м3/час
Питьевая вода, ​вода бассейнов
СанПин 2.1.4.1074-01
25мДж/см²		 Мощность, ​Вт Ду УФ датчик Блок промывки
ОДВ-7-УЗ 7 90 2" о о
ОДВ-10-УЗ 10 200 2" + о
ОДВ-15-УЗ 15 240 2" + о
ОДВ-20-УЗ 20 340 2" + о
ОДВ-30-УЗ 30 480 100 + +
ОДВ-40-УЗ 40 560 100 + +
ОДВ-50-УЗ 50 620 100 + +
ОДВ-70-УЗ 70 870 100 + +
ОДВ-100-УЗ 100 1200 150 + +

УФ оборудование типа ОДВ-УЗ с ультразвуковой системой сочетает в себе два вида обработки воды УФ + УЛЬТРАЗВУК (ультрафиолетовое излучение и ультразвуковую кавитацию). Синергетический эффект УФ обеззараживания + УЗ системы очистки обеспечивают автономность и высокую эффективность обеззараживания питьевой и сточных вод. Постоянное воздействие ультразвука обеспечивает прозрачность кварцевых чехлов на уровне до 95%.

Применение данной системы актуально при обеззараживания ливневой и сточной воды сокращая затраты на обслуживание и очистку УФ оборудования и многократно повышая микробиологическую безопасность сточных вод, ​сбрасываемых в водные объекты, ​при этом исключает какое-либо негативное влияние на экологию водоемов.

Современные УЗ системы – это новый подход к созданию УФ оборудования с автоматической очисткой при помощи ультразвуковых колебаний высокой интенсивности. Научные специалисты нашего предприятия ведут постоянные исследования УЗ систем кавитации и внедрение в новые модели УФ оборудования обеззараживания питьевой и сточных вод. Это позволяет быстро внедрять новейшие разработки в серийное оборудование.

Стандартное расположение УФ установок вертикальное. По согласованию с заказчиком возможно изготовление УФ установок в системах водоподготовки и очистки воды в горизонтальном расположении.
ИнструкцииОтзывы
    Виталий, 17.08.2021

     Вот такой негативный опыт: купили установку по обеззараживанию воды ОДВ 70 и столкнулись с некрасивой позицией производителя - сначала техническая поддержка вводит в заблуждение, что к установке подходят только уф лампы их производства. Потом врет, что счетчик ресурса сбрасывается только после установки оригинальных ламп, купленных у него. Естественно, гораздо дороже, чем лампы сторонних производителей. И то и другое - не правда. Прислать инструкцию по обнулению счетчика ресурса отказались, но, спасибо людям, в сети есть видео. Производителю должно быть стыдно за такие методы ведения бизнеса.
